一,結構特征、安裝與布線
外形尺寸及結構與J-SAM-GST9123A型消火栓按鈕相同,安裝方法也相同,J-SAM-GST9124消火栓按鈕對外接線端子示意圖如圖2-18。

J-SAM-GST9124A型消火栓按鈕接線端子圖

J-SAM-GST9124A型消火栓按鈕接線端子圖2
其中:
Z1、Z2:接控制器信號總線,無極性
V+、G: 24VDC電源輸入端,有極性;24VDC由泵控制箱提供時不用
COM:DC24V啟泵信號輸出端
I:無源常開觸點回答信號輸入端
COM、NO: 輸出常開觸點信號,額定容量24VDC/100mA
Z1、Z2:接控制器二總線,無極性
D1、D2:接直流24V,無極性
O、G:有源DC24V/100mA輸出
I、G:無源回答輸入
布線要求:信號線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm2;其它采用BV線或RVS線,截面積≥1.0mm2電源線D1、D2采用阻燃BV線,截面積≥1.5mm2。
二,應用方法

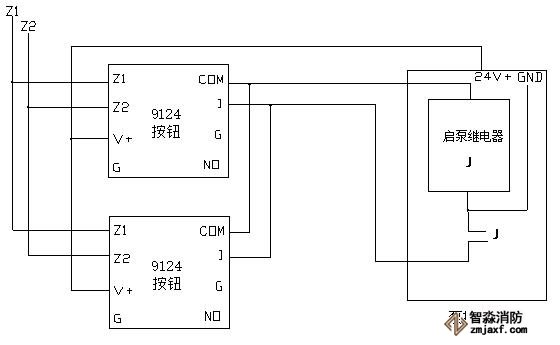

J-SAM-GST9124A消火栓按鈕可以采用總線制方式啟動消防泵(參照第二章1.5節J-SAM-GST9123消火栓按鈕),也可以采用多線制方式直接啟動消防泵,啟泵電源由泵控制箱提供并僅將24V正極線接到按鈕的V+端。此時如果按下按鈕則COM端子輸出DC24V電壓信號,同時總線上報按鈕動作;泵控制箱上的無源動作觸點信號通過I端返饋致按鈕,可以點亮按鈕上的綠色回答指示燈。
應用示意圖如圖2-19。

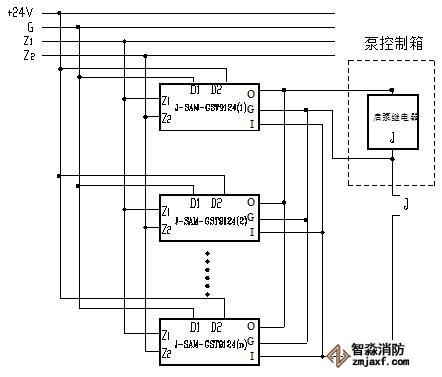

J-SAM-GST9124A型消火栓按鈕應用示意圖

圖2-19
J-SAM-GST9124A型消火栓按鈕應用示意圖2
這種方式中,消火栓按鈕按下,O、G端輸出DC24V電源,可直接控制消防泵的啟動,泵運行后,泵控制箱上的無源動作觸點信號通過I、G端返回按鈕,可以點亮按鈕上的綠色回答指示燈。

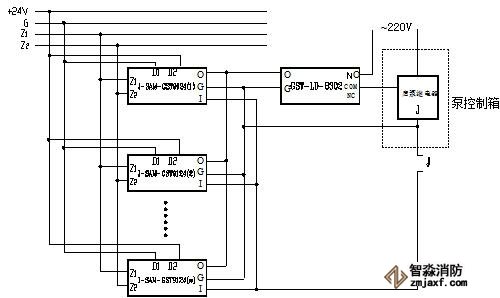

當設備啟動電流大于100mA時,應通過GST-LD-8302切換模塊進行轉換,通過GST-LD-8302轉換直接啟泵方式應用示意圖如圖2-20所示:

J-SAM-GST9124型消火栓按鈕應用示意圖3
