海灣點型可燃氣體探測器GST-BT(Y,R)001/2M安裝接線圖
海灣點型可燃氣體探測器GST-BT(Y,R)001M安裝接線圖結構特征、安裝與布線
GST-BT(R)001M點型可燃氣體探測器由兩部分構成:探測器及底座,示意圖如圖1- 20所示。

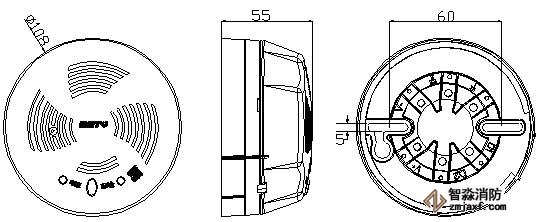

外形尺寸圖

安裝與接線:

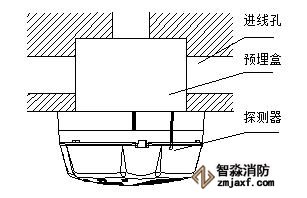

首先將探測器底座固定在86H50預埋盒上,然后根據接線端子說明,將引線固定到底座上,再將探測器安裝到底座上,其安裝示意圖如圖1- 21所示。
安裝圖

其對外接線端子示意圖如圖1- 22:
接線端子圖

其中:
D1、D2:接電源總線,無極性
Z1、Z2:接信號總線,無極性
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖
布線要求:信號線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線;電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
海灣點型可燃氣體探測器GST-BT(Y,R)0012M結構特征、安裝與布線

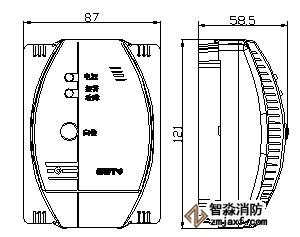

由兩部分構成:探測器及底座,其結構特征如圖1- 23所示:

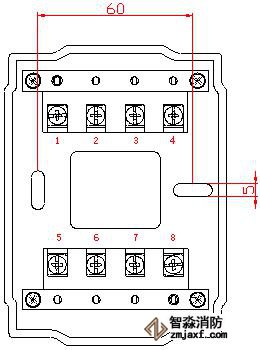

海灣GST-BT(Y,R)002M點型可燃氣體探測器底座結構特征圖

安裝方法:
首先將探測器底座固定在86H50預埋盒上(注意底座的安裝方向:應將底座上的箭頭向上安裝),然后根據接線端子說明,將引線固定到底座上,再將探測器安裝到底座上,其安裝示意圖如圖1- 24所示。
海灣GST-BT(Y,R)002M點型可燃氣體探測器安裝示意圖

其對外接線端子示意圖如圖1- 25:
海灣GST-BT(Y,R)002M點型可燃氣體探測器接線端子圖

其中:
D1、D2:接電源總線,無極性
Z1、Z2:接信號總線,無極性
K1、K2:無源常開觸點,在報警時觸點閉合
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖
布線要求:信號線Z1、Z2,K1、K2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線;電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.qzswhl.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.qzswhl.com/;海灣服務熱線:18910580194
