海灣智能電源箱GST-DY-200H特點

GST-DY-200H 智能電源箱是一種 DC24V 大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源，同時內置 DC24V/10Ah 密封鉛酸電池作為備用電源。該電源箱具有以下特點：

☆ 主、備電源無縫切換；

☆ 精確的充放電管理；

☆ 主電長期過流保護，自恢復；

☆ 備電過放保護后零泄漏電流；

☆ 備電短路保護、反接保護；

☆ 輸出短路保護；

☆ 清晰的工狀態指示和輸出電壓、電流指示；

☆ 完善的故障告警功能，具有主電故障、備電故障和輸出故障聲光指示。

海灣智能電源箱GST-DY-200H主要技術指標

（1）額定輸出容量：DC24V/6A

（2）使用環境：

溫度： 0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：主電為 AC220V +10% -15% ，內裝 DC24V 10Ah 密封鉛酸電池作備電

（4）外形尺寸：

318mm×117mm×400mm

4.3 結構特征、安裝與布線

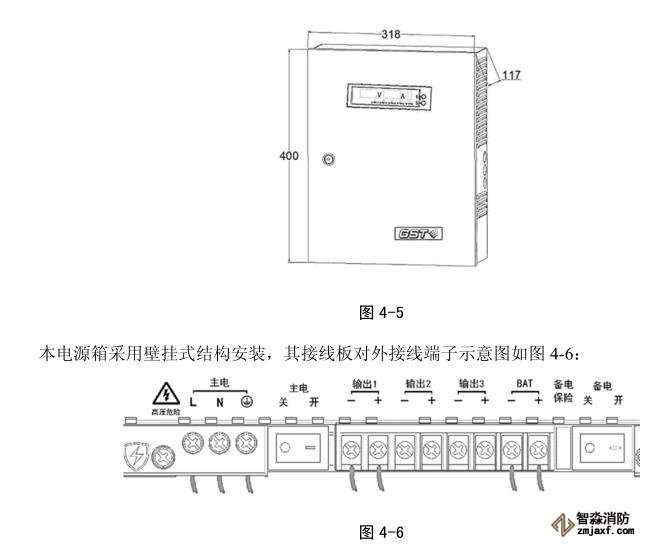

GST-DY-200H 智能電源箱外形示意圖如圖 4-5：

本電源箱采用壁掛式結構安裝，其接線板對外接線端子示意圖如圖 4-6：

其中：

L、N、：交流 220V 電源端子( 為機殼保護地線端子)

輸出 1、輸出 2、輸出 3：DC24V 輸出端子，電源內部并聯。

布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2

（堅井內干線）或截面積≥2.5mm2

（平面支線）；其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
