【圖解】煙感探測器設置識圖及工程定位

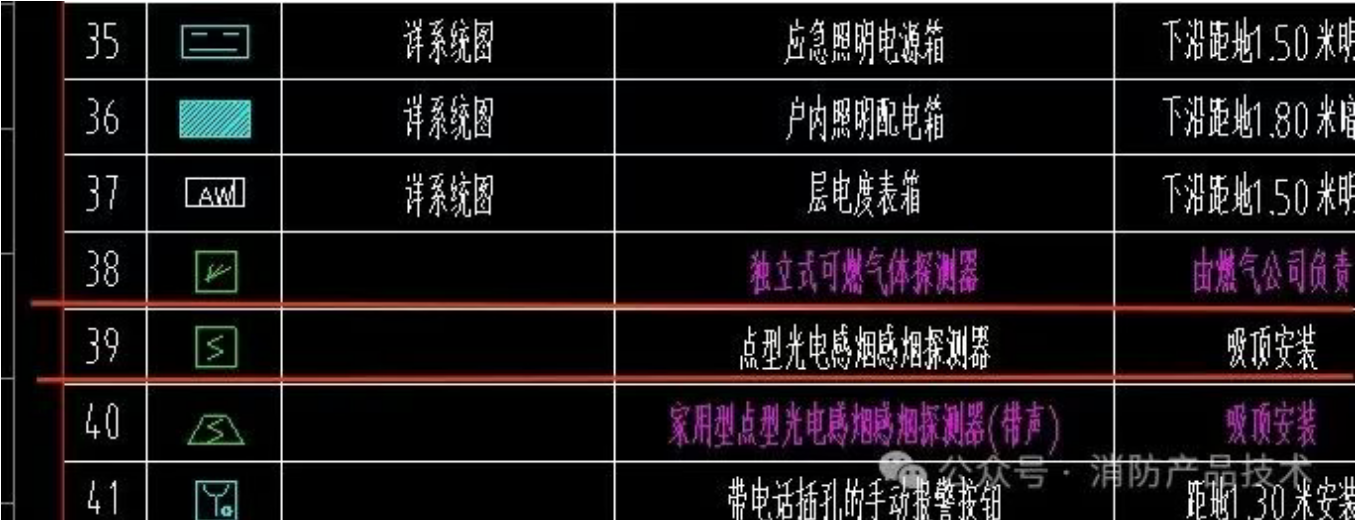

一、看圖例

任何一份圖紙都要先認真看圖例，不同的設計可能圖例就不一樣，消防電氣圖也是如此。在消防電氣圖圖例中，包含很多符號標識，只有先掌握這些基本知識，才能快速看明白消防電氣圖。(如下圖紅色框框里)，說明中注明煙感探測器吸頂安裝。

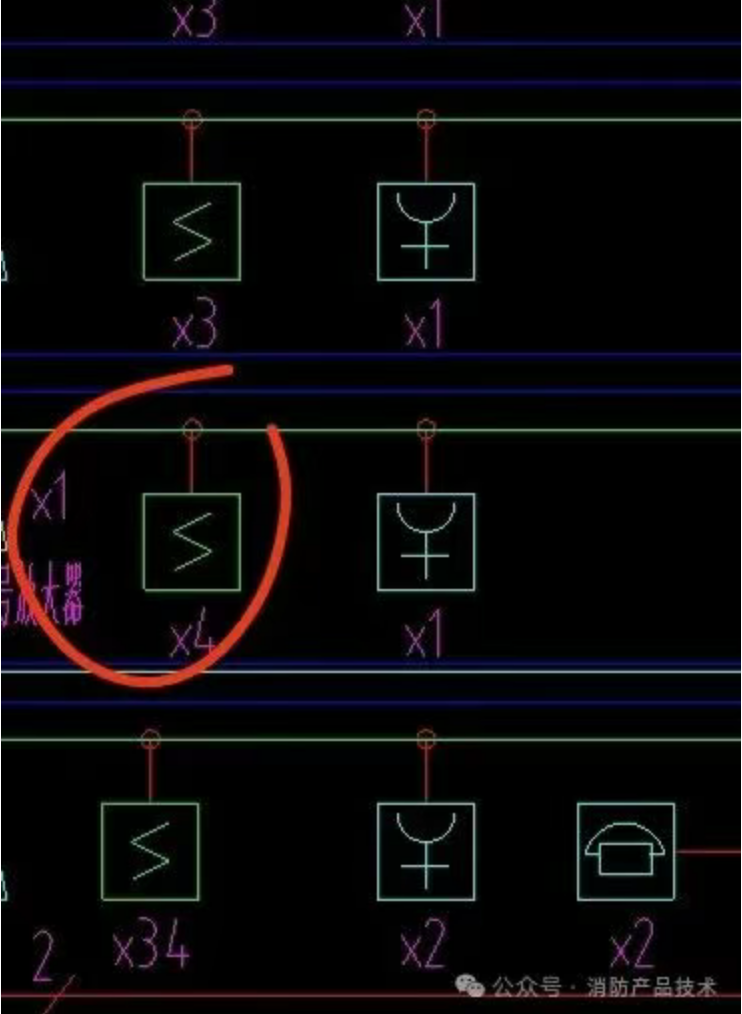

二、看系統圖:

下圖中煙感探測器下面x4，是表明同等類型的煙感探測器在該區域內的總數量。

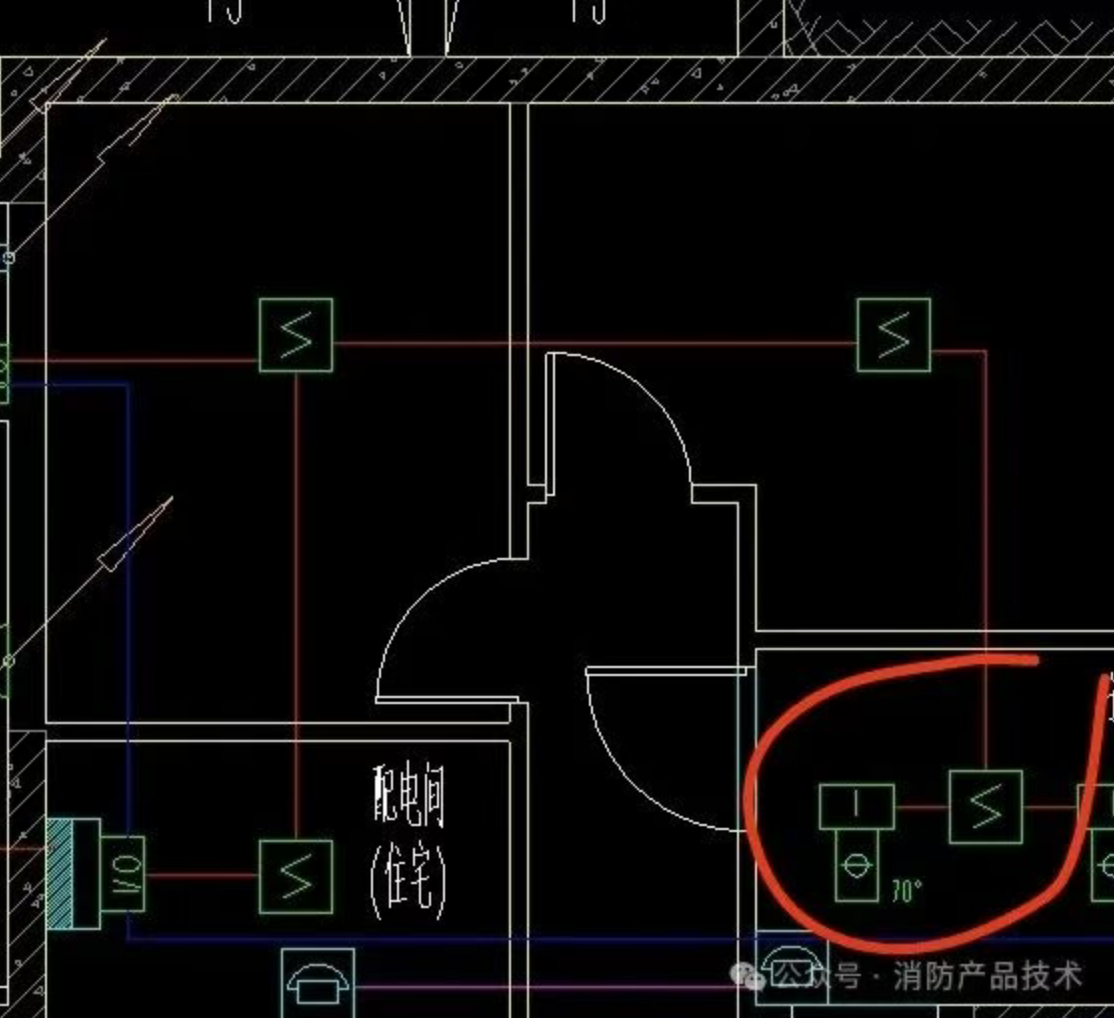

三、看平面圖:

在算量時只看系統圖中煙感探測器下面的統計數字，有時由于各種原因平面圖中統計的數量與系統圖的數量有可能有出入，拉清單報價要養成平面圖統計與系統圖對照的好習慣。

四、看規范:

《火災自動報警系統設計規范》

6.2 火災探測器的設置

6.2.2探測區域的每個房間應至少設置一只火災探測器。

6.2.3 在有梁的頂棚設置點型感煙火災探測器、感溫火災探測器時，應符合下列規定:

1、當梁突出頂棚的高度小于200mm 時，可不計梁對探測器保護面積的影響。

2、當梁突出頂棚的高度為200mm~600mm 時，應按本規范附錄F 、附錄 G確定梁對探測器保護面積的影響和一只探測器能夠保護的梁間區域的數量。

3、當梁突出頂棚的高度超過 600mm 時，被梁隔斷的每個梁間區域應至少設置一只探測器。

4、當被梁隔斷的區域面積超過一只探測器的保護面積時，被隔斷的區域應按本規范第 6.2.2 條第4款規定計算探測器的設置數量。

5、當梁間凈距小于 1m 時，可不計梁對探測器保護面積的影響。

6.2.4 在寬度小于 3m 的內走道頂棚上設置點型探測器時，宜居中布置。感溫火災探測器的安裝間距不應超過 10m; 感煙火災探測器的安裝間距不應超過15m; 探測器至端墻的距離，不應大于探測器安裝間距的1/2。

6.2.5 點型探測器至墻壁、梁邊的水平距離，不應小于0.5m

6.2.6 點型探測器周圍 0.5m內，不應有遮擋物。

6.2.7 房間被書架、設備或隔斷等分隔，其頂部至頂棚或梁的距離小于房間凈高的 5% 時，每個被隔開的部分應至少安裝一只點型探測器。

6.2.8 點型探測器至空調送風口邊的水平距離不應小于1. 5m ,并宜接近回風口安裝。探測器至多孔送風頂棚孔口的水平距離不應小于0.5m.

從規范來看煙感探測器的定位要參照多專業規化，讓墻壁、讓風、讓遮擋物等。還有一些規范中沒說明的要讓，比如:當煙感定位與照明燈具沖突時探測器要讓，不然如果燈具尺寸半徑1米，探測器裝完被擋在燈具里了，再如有時走廊有水管，探測器在管道上方，管道做完保溫探測器就給包進保溫里了。如上面平面圖中煙感在風管、風機上方了等等。

在探測器安裝定位時權重是最低的。
