關于可開啟外窗面積和可開啟外窗有效面積的理解

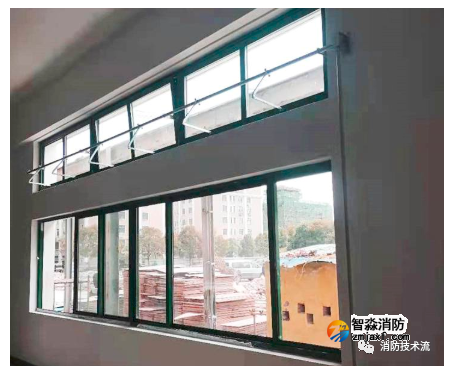

在消防設施檢測驗收過程中，對于采用自然排煙窗的可開啟外窗的面積計算，存在爭議，一般認為是需要考慮可開啟外窗的開啟角度、開啟方式等因素，其實不然！我們嘗試從規范條文的文字去理解其含義。

下面先看一波《建筑防煙排煙系統技術標準》GB51251-2017和《消防設施通用規范》GB55036-2022關于設置可開啟外窗作為防煙或排煙設施的規定：

3.1.3 2）設有兩個及以上不同朝向的可開啟外窗，且獨立前室兩個外窗面積分別不小于2.0㎡，合用前室兩個外窗面積分別不小于3.0㎡。

3.1.6 封閉樓梯間應采用自然通風系統，不能滿足自然通風條件的封閉樓梯間，應設置機械加壓送風系統。當?shù)叵?、半地下建筑（室）的封閉樓梯間不與地上樓梯間共用且地下僅為一層時，可不設置機械加壓送風系統，但首層應設置有效面積不小于1.2㎡的可開啟外窗或直通室外的疏散門。

3.2.1 采用自然通風方式的封閉樓梯間、防煙樓梯間，應在最高部位設置面積不小于1.0㎡的可開啟外窗或開口；當建筑高度大于10m時，尚應在樓梯間的外墻上每5層內設置總面積不小于2.0㎡的可開啟外窗或開口，且布置間隔不大于3層。
3.2.2 前室采用自然通風方式時，獨立前室、消防電梯前室可開啟外窗或開口的面積不應小于2.0㎡，共用前室、合用前室不應小于3.0㎡。
3.2.3 采用自然通風方式的避難層（間）應設有不同朝向的可開啟外窗，其有效面積不應小于該避難層（間）地面面積的2%，且每個朝向的面積不應小于2.0㎡。

3.3.12 設置機械加壓送風系統的避難層（間），尚應在外墻設置可開啟外窗，其有效面積不應小于該避難層（間）地面面積的1%。有效面積的計算應符合本標準第4.3.5條的規定。

4.6.3 除中庭外下列場所一個防煙分區的排煙量計算應符合下列規定：
1 建筑空間凈高小于或等于6m的場所，其排煙量應按不小于60m3/（h·㎡）計算，且取值不小于15000m3 /h，或設置有效面積不小于該房間建筑面積2%的自然排煙窗（口）。
2 公共建筑、工業建筑中空間凈高大于6m的場所，其每個防煙分區排煙量應根據場所內的熱釋放速率以及本標準第4.6.6條~第4.6.13條的規定計算確定，且不應小于表4.6.3中的數值，或設置自然排煙窗（口），其所需有效排煙面積應根據表4.6.3及自然排煙窗（口）處風速計算。

注：4 當公共建筑房間內與走道或回廊均需設置排煙時，其走道或回廊的機械排煙量可按60m3/（h·㎡）計算且不小于13000m3/h，或設置有效面積不小于走道、回廊建筑面積2%的自然排煙窗（口）

4.6.5 中庭排煙量的設計計算應符合下列規定：
1 中庭周圍場所設有排煙系統時，中庭采用機械排煙系統的，中庭排煙量應按周圍場所防煙分區中最大排煙量的2倍數值計算，且不應小于107000m3/h；中庭采用自然排煙系統時，應按上述排煙量和自然排煙窗（口）的風速不大于0.5m/s計算有效開窗面積。
2 當中庭周圍場所不需設置排煙系統，僅在回廊設置排煙系統時，回廊的排煙量不應小于本標準第4.6.3條第3款的規定，中庭的排煙量不應小于40000m3/h；中庭采用自然排煙系統時，應按上述排煙量和自然排煙窗（口）的風速不大于0.4m/s計算有效開窗面積。

《消防設施通用規范》GB55036-2022

11.2.3 采用自然通風方式防煙的防煙樓梯間前室、消防電梯前室應具有面積大于或等于2.0㎡的可開啟外窗或開口，共用前室和合用前室應具有面積大于或等于3.0㎡的可開啟外窗或開口。
11.2.4 采用自然通風方式防煙的避難層中的避難區，應具有不同朝向的可開啟外窗或開口，其可開啟有效面積應大于或等于避難區地面面積的2％，且每個朝向的面積均應大于或等于2.0㎡。避難間應至少有一側外墻具有可開啟外窗，其可開啟有效面積應大于或等于該避難間地面面積的2％，并應大于或等于2.0㎡。

《建筑防煙排煙系統技術標準》GB51251-2017 4.3.5 自然排煙窗（口）開啟的有效面積尚應符合下列規定：
1 當采用開窗角大于70°的懸窗時，其面積應按窗的面積計算；當開窗角小于或等于70°時，其面積應按窗最大開啟時的水平投影面積計算。
2 當采用開窗角大于70°的平開窗時，其面積應按窗的面積計算；當開窗角小于或等于70°時，其面積應按窗最大開啟時的豎向投影面積計算。
3 當采用推拉窗時，其面積應按開啟的最大窗口面積計算。
4 當采用百葉窗時，其面積應按窗的有效開口面積計算。
5 當平推窗設置在頂部時，其面積可按窗的1/2周長與平推距離乘積計算，且不應大于窗面積。
6 當平推窗設置在外墻時，其面積可按窗的1/4周長與平推距離乘積計算，且不應大于窗面積。

結論

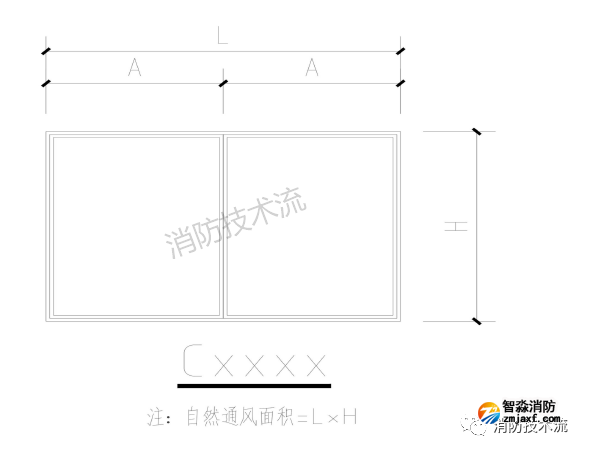

可以看出，規范對于自然排煙窗有些是可開啟的有效面積，有些則不是，因此得出，規范上僅說明可開啟外窗的面積并非指可開啟部分的有效面積，無論是檢測、驗收，若規范明確是可開啟的有效面積外窗，則需要按防排煙標準第4.3.5條的規定進行計算校核，若規范未明確是有效面積，則無需考慮開啟角度等因素，而是直接按建筑門窗詳圖的可開啟外窗整個窗扇的尺寸計算可窗口面積。
