自動噴淋系統管道支（吊）架安裝技術要求

文章來源：www.qzswhl.com作者：海灣消防公司人氣：1618日期：2021-05-11 09:02:14

自動噴淋系統管道支（吊）架安裝技術要求

《自動噴水滅火系統施工及驗收規范》

GB 50261-2017節選

5.1.15管道支架、吊架、防晃支架的安裝應符合下列要求：

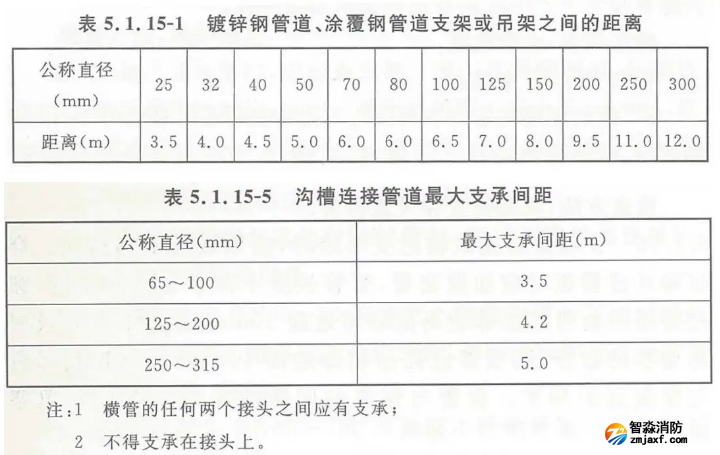

　　1.管道應固定牢固；管道支架或吊架之間的距離不應大于表5.1.15-1~表5.1.15-5的規定。

自動噴淋系統管道支（吊）架安裝技術要求

　　2.管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等，應符合設計要求和國家現行有關標準的規定。

　　3.管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

　　4.配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

　　5.當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。

　　6.豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m~1.8m。

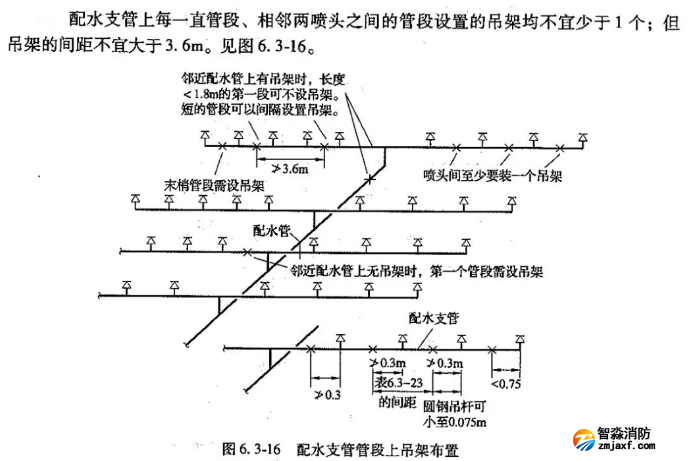

配水支管管段上吊架布置

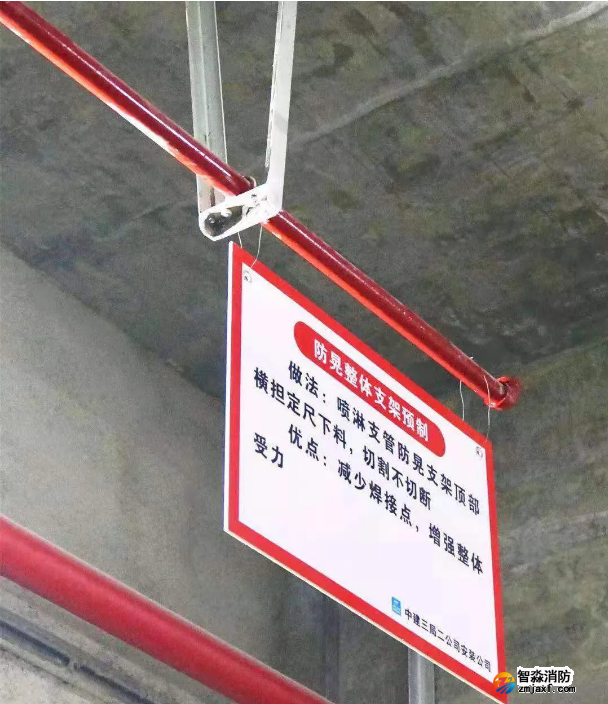

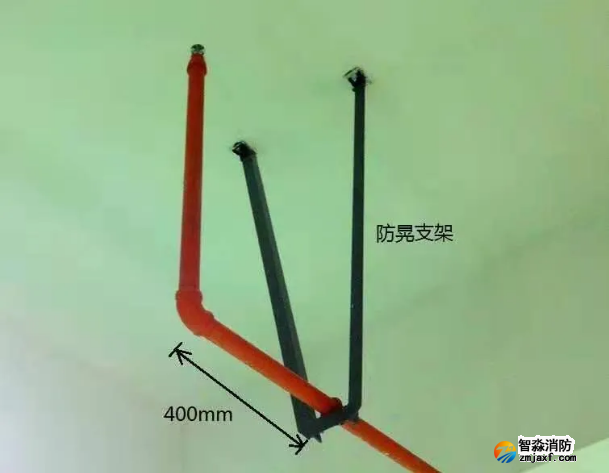

噴淋支管末端管段防晃支架做法樣例
