海灣JB-QG-GST5000型火災報警控制器布線接線圖

文章來源：www.qzswhl.com作者：海灣消防公司人氣：1884日期：2020-08-15 03:49:37

一，技術特性：

（1）使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（2）電源：

主電:為交流220V+10%-15%

控制器備電：DC24V 24Ah 密封鉛電池

聯動備電：DC24V 38Ah 密封鉛電池

（3）功耗≤150W

（4）柜式控制器外形尺寸：

550mm×460mm×1715mm

二、結構特征、安裝與布線：

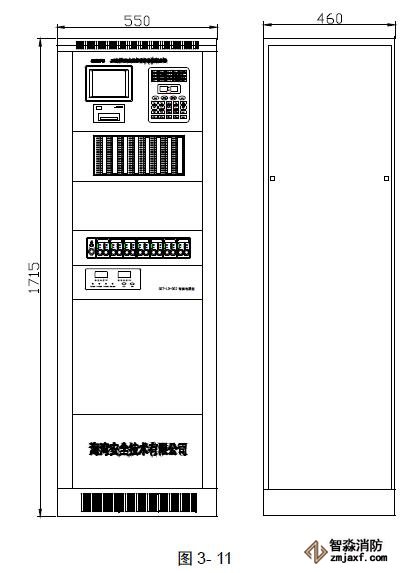

JB-QG-GST5000 控制器的外形尺寸示意圖如圖3- 11：

JB-QB-GSTN1500火災報警控制器(壁掛式)外形尺寸圖

標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02 智能電源盤各一塊。若系統中需增加手動控制盤、直接控制盤及電源盤，需另外購置。

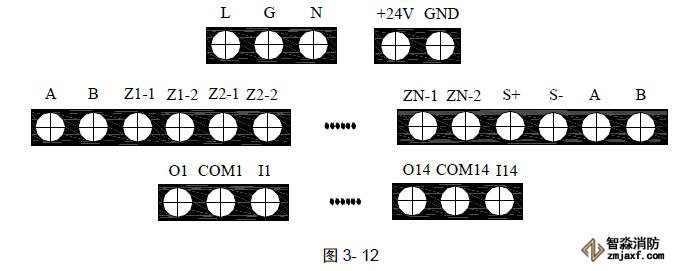

控制器外接線端子示意圖如圖3-12：

JB-QB-GSTN1500火災報警控制器(壁掛式)接線端子圖

其中：

L、G、N：交流220V 接線端子及機柜保護接地線端子；

+24V、GND：DC24V、6A 供電電源輸出端子；

A、B：連接火災顯示盤的通訊總線端子；

ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；

S+、S-：火災報警輸出端子（報警時可配置成24V 電源輸出或無源觸點輸出）；

A、B：連接其它各類控制器的通訊總線端子；

O、COM：組成直接控制輸出端，O 為輸出端正極，COM 為輸出端負極，啟動后O 與COM 之間輸出DC24V；為實現檢線功能，O 與COM 之間接ZD-01 終端器；

I、COM：組成反饋輸入端，接無源觸點；為實現檢線功能，I 與COM 之間接4.7kΩ終端電阻。

三，布線要求：

DC24V、6A 供電電源線在豎井內采用阻燃BV 線，截面積≥4.0mm2，在平面采用阻燃BV 線，截面積≥2.5mm2，其余線路要求與JB-QB-GST500 型控制器的要求相同。
