40L柜式七氟丙烷滅火裝置
文章來源:www.qzswhl.com作者:海灣消防公司人氣:2117日期:2019-05-04 05:18:10
一、柜式七氟丙烷滅火裝置概述
隨著鹵代烷滅火系統的逐步淘汰,各種潔凈氣體滅火劑相繼出現。經驗證明,最理想的鹵代烷滅火系統的替代物之一是七氟丙烷(HFC-227ea)滅火系統。七氟丙烷系統具備鹵代烷滅火系統的滅火性能和特點,而且在安全性方面還優于鹵代烷系統。
七氟丙烷不危害人類生存環境;滅火技術成熟;滅火后不留殘漬;合成物在大氣中存留壽命短;滅火劑不導電;具有良好的儲存性和穩定性。
1.2適用范圍
1.2.1七氟丙烷滅火系統可撲救下列火災:
1)電氣火災;
2)固體表面火災;
3)液體火災;
4)滅火前能切斷氣源的氣體火災。
1.2.2七氟丙烷滅火系統不能用在撲救以下物質火災:
1)硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災;
2)鉀、鎂、鈉、鈦、鎬、鈾等活潑金屬火災;
3)氫化鉀、氫化鈉等金屬氫化物火災;
4)過氧化氫、聯胺等自行分解的化學物質火災。
1.3滅火劑及貯存
1)七氟丙烷滅火劑在標準狀態下是一種無色、無味、不導電的氣體,其密度約是空氣的6倍,在一定壓力下呈液態,釋放后不含有粒子或油狀殘余物,不會污染環境和被保護物。
2)七氟丙烷滅火劑常溫下以液態儲存于鋼瓶中,當有火災危險時,僅靠其自身的壓力(飽和蒸汽壓)無法快速地將滅火劑輸送到防護區,需對滅火劑儲存容器增壓至4.2MPa(20℃)。
1.4主要技術參數
1)工作壓力:4.2MPa(20℃);
2)瓶組容積:70L、90L、120L、150L、180L;
3)最大充裝量:≤950kg/m³(二級增壓焊接結構儲存容器);
4)啟動方式:自動啟動、手動啟動、機械應急啟動;
5)驅動氣體瓶組充裝壓力:6.0MPa(20℃);
6)儲存環境溫度:0℃~50℃;
7)增壓氣體:氮氣(N2)。
1.5滅火機理
二、七氟丙烷滅火機理包括以下4方面
1)化學抑制:七氟丙烷滅火劑能夠惰化火焰中的活性自由基,阻斷燃燒時的鏈?zhǔn)椒磻?yīng);
2)冷卻:七氟丙烷滅火劑在噴出噴嘴時,液體滅火劑迅速轉變成氣態需要吸收大量熱量,降低了保護區內火焰周圍的溫度;
3)窒息:保護區內滅火劑的噴放降低了氧氣的濃度,降低的燃燒的速度。
1.GQQ40/2.5JD柜式七氟丙烷自動滅火裝置(單瓶組)概述
GQQ40/2.5JD柜式七氟丙烷自動滅火裝置(單瓶組)是一種預制的、以全淹沒方式滅火的設備,它是由柜體、滅火劑儲瓶、容器閥、電磁驅動器、信號反饋裝置、噴嘴等部件組成,并與氣體滅火控制器、火災探測器、緊急啟停按鈕、聲光報警器、放氣指示燈等報警裝置組成為具有探測、報警、實施滅火功能為一體的氣體自動滅火系統。
2、GQQ40/2.5JD柜式七氟丙烷自動滅火裝置技術參數
| 型號 | GQQ40/2.5JD |
| 滅火形式 | 全淹沒 |
| 滅火劑儲瓶容積 | 40L |
| 滅火劑儲存容器充裝壓力(20℃) | 2.5MPa |
| 最大工作壓力(50℃) | 4.2MPa |
| 啟動延遲設定 | 0~30s |
| 系統工作電壓/電流 | DC24V/1.5A |
| 工作環境溫度 | -10℃~50℃ |
| 系統啟動方式 | 自動、電氣手動 |
| 滅火噴放時間 | ≤10s |
3、GQQ40/2.5JD柜式七氟丙烷自動滅火裝置(單瓶組)適用范圍
GQQ40/2.5JD柜式七氟丙烷自動滅火裝置可撲滅A、B、C類火災及電氣火災,能安全有效地使用在有人常駐的場所(在滅火劑噴放前人員需撤離防護區);
GQQ40/2.5JD適用于電氣火災如:計算機房、通訊機房、測試中心、變配電室、精密儀器室、理化實驗室等;
GQQ40/2.5JD適用于液體火災或可熔固體火災如:發電機、變壓器、浸漬油槽、液壓油庫、加油站、潤滑油庫及其他可燃流體與貯罐等;
GQQ40/2.5JD適用于固體火災如:圖書館、檔案室、資料庫、軟件庫、博物館、金庫、煙草庫房、重要醫療器械室、化學易燃品庫房及生產作業火災危險場地等。

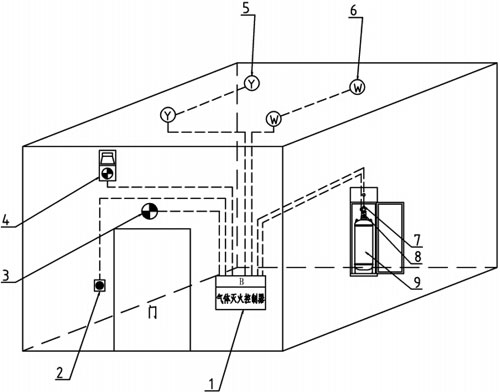

4、GQQ40/2.5JD柜式七氟丙烷自動滅火裝置系統構成圖

GQQ40/2.5JD柜式七氟丙烷自動滅火裝置系統構成圖
1、氣體滅火控制器
2、緊急啟停按鈕
3、放氣指示燈
4、聲光報警器
5、感煙探測器
6、感溫探測器
7、電磁驅動器
8、信號反饋裝置
9、滅火劑儲瓶
