JTW-ZCD-G3N溫感
文章來源:www.qzswhl.com作者:海灣消防公司人氣:1764日期:2019-05-04 05:13:41




一、海灣JTW-ZCD-G3N溫感概述:
JTW-ZCD-G3N點型感溫火災探測器(以下簡稱探測器)為無極性二總線制,可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶A/D轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠,特別適用于發生火災時有劇烈溫升的場所,與感煙探測器配合使用更能可靠探測火災,減少損失。

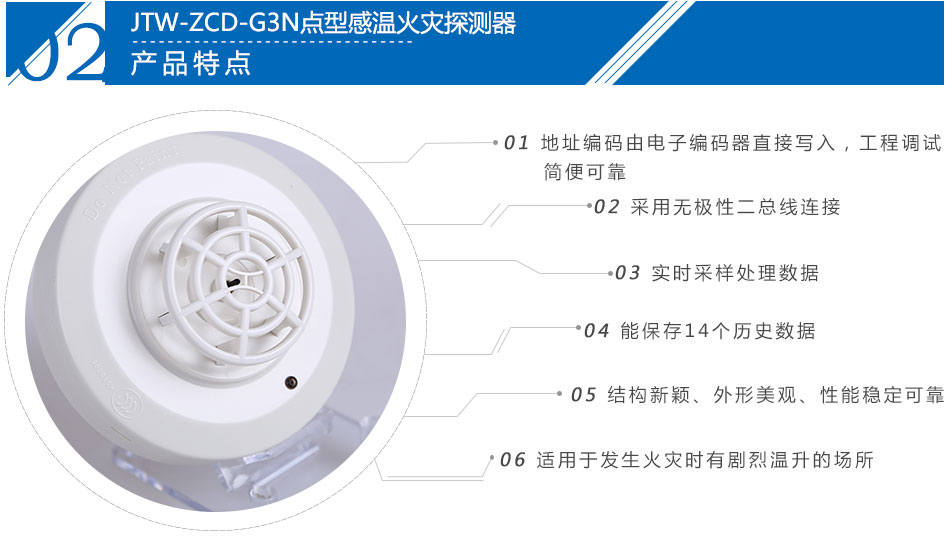

二、海灣JTW-ZCD-G3N溫感特點:
1.JTW-ZCD-G3N點型感溫火災探測器與控制器采用無極性二總線連接;
2.地址編碼由電子編碼器直接寫入,工程調試簡便可靠;
3.單片機實時采樣處理數據、并能保存14個歷史數據,曲線顯示跟蹤現場情況。

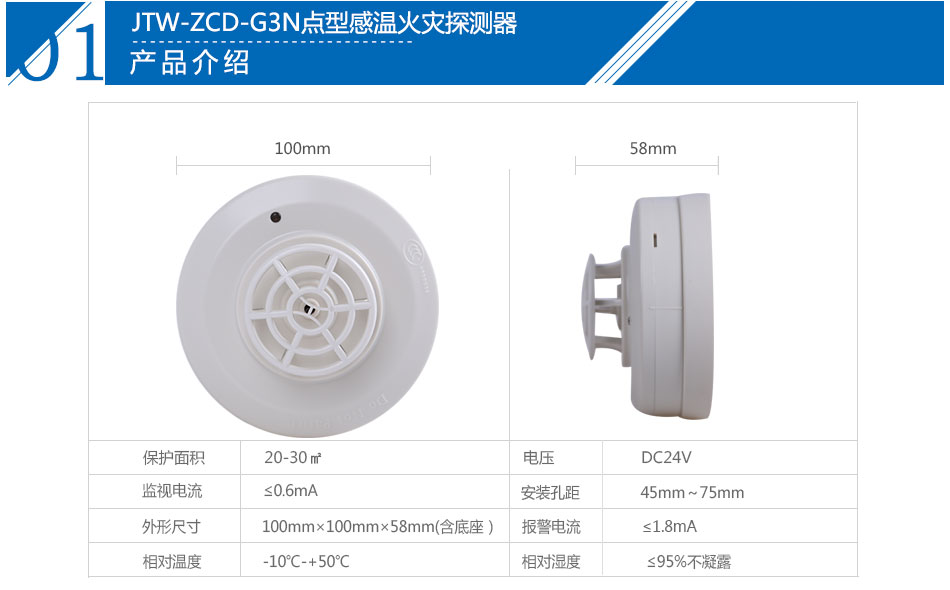

三、海灣JTW-ZCD-G3N溫感技術特性:
1.探測器類別:A1R
2.工作電壓:總線24V,允許范圍:16V~28V
3.工作電流:監視電流≤0.6mA 報警電流≤1.8mA
4.報警確認燈:紅色(巡檢時閃爍,報警時常亮)
5.編碼方式:十進制電子編碼,編碼范圍在1~242之間
6.探測角度≤45°
7.保護面積:當空間高度小于8m時,一個探測器的保護面積,對一般保護現場而言為20m2~30m2。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
8.使用環境:溫 度:-10℃~+50℃ 相對濕度≤95%,不凝露
9.外形尺寸:直徑100mm 高:58mm(帶底座)
10.外殼防護等級:IP33
11.殼體材料和顏色:ABS,象牙白
12.重量:約115g
13.安裝孔距:45mm~75mm
14.執行標準:GB 4716-2005
四、JTW-ZCD-G3N點型感溫火災探測器結構特征與工作原理

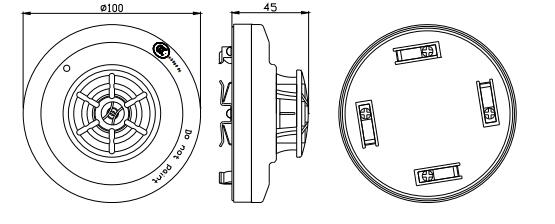

1.探測器外形示意圖如圖1所示。
1.探測器外形示意圖如圖1所示。
2.工作原理
JTW-ZCD-G3N點型感溫火災探測器采用熱敏電阻作為傳感器,傳感器輸出信號經過電壓變換后輸入到單片機,單片機利用智能算法進行信號處理。當單片機檢測到火警信號后,向控制器發出火災報警信息,并通過控制器點亮火警指示燈。

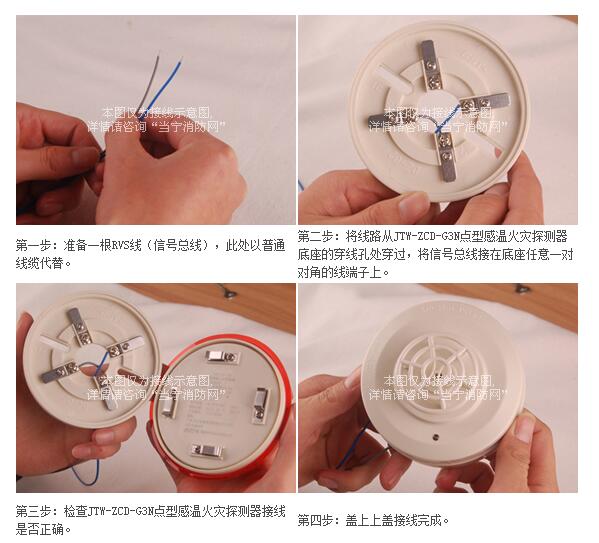

五、JTW-ZCD-G3N點型感溫火災探測器現場接線摸擬圖:
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第一步:準備一根RVS線(信號總線),此處以普通線纜代替。
第二步:將線路從JTW-ZCD-G3N點型感溫火災探測器底座的穿線孔處穿過,將信號總線接在底座任意一對對角的線端子上。
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第三步:檢查JTW-ZCD-G3N點型感溫火災探測器接線是否正確。
第四步:蓋上上蓋接線完成。

海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.qzswhl.com/;海灣服務熱線:18910580194
