GST-LD-8317型氣體噴灑指示燈
文章來源:www.qzswhl.com作者:海灣消防公司人氣:1587日期:2019-05-03 13:38:54

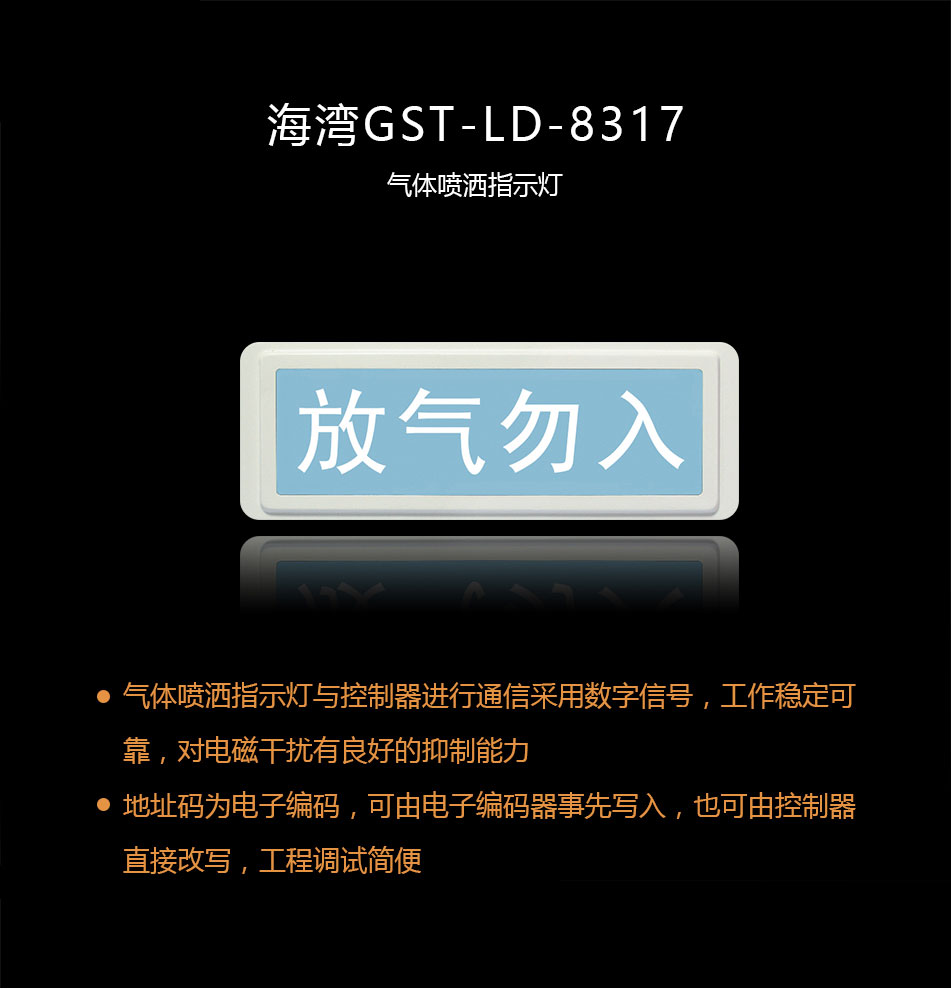

一、海灣GST-LD-8317氣體噴灑指示燈概述:
GST-LD-8317氣體噴灑指示燈是氣體滅火系統的配套產品,通常安裝在被保護場所的入口處。當氣體噴灑后,氣體滅火控制器(以下簡稱控制器)將啟動氣體噴灑指示燈發出燈光指示,提醒人員注意并采取相應的措施。本噴灑燈為編碼型,可與公司氣體滅火系統控制器配套使用。
氣體噴灑指示燈與控制器進行通信采用數字信號,工作穩定可靠,對電磁干擾有良好的抑制能力;地址碼為電子編碼,可由電子編碼器事先寫入,也可由控制器直接改寫,工程調試簡便。

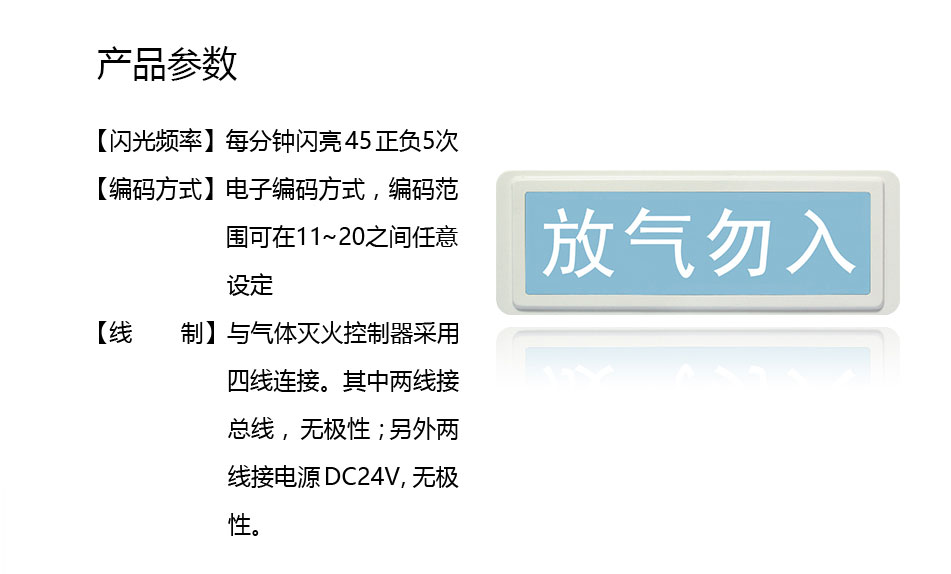

二、海灣GST-LD-8317氣體噴灑指示燈技術指標:
部分可參考商品屬性
閃光頻率:每分鐘閃亮45正負5次
編碼方式:電子編碼方式,編碼范圍可在11~20之間任意設定
線制:與氣體滅火控制器采用四線連接。其中兩線接總線,無極性;另外兩線接電源DC24V,無極性。
三、海灣GST-LD-8317氣體噴灑指示燈布線要求:
信號總線Z1、Z2采用阻燃RVS雙絞線,截面積大于等于1.0平方;電源線D1、D2采用阻燃BV線,截面積大于等于1.5平方。
四、海灣GST-LD-8317氣體噴灑指示燈結構特征、安裝與布線GST-LD-8317噴灑燈外形示意圖如圖所示

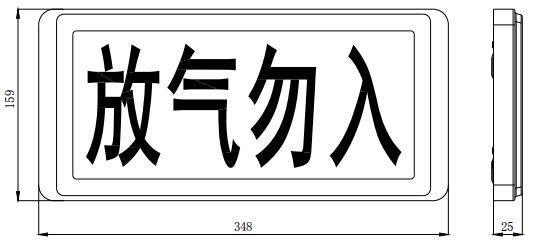

噴灑燈外形示意圖如圖5-14所示。

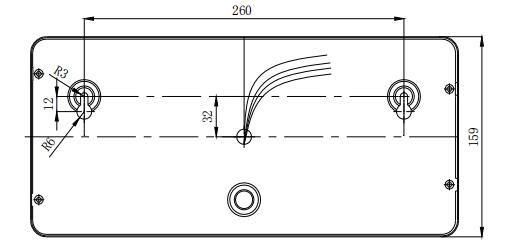

噴灑燈安裝方式采用壁掛方式。先安裝兩只M6×60膨脹螺栓,安裝孔距為260mm(見圖5-15),再將噴灑燈接好線,調節好膨脹螺栓的高度,將噴灑燈緊掛在墻上。也可將外殼上蓋打開,把膨脹螺栓的螺母擰緊。

噴灑燈端子示意圖如圖5-16所示。

D1、D2:接DC24V,無極性。
Z1、Z2:接控制器兩總線,無極性
布線要求:信號總線Z1、Z2采用阻燃RVS雙絞線,截面積≥1。0mm2;電源線D1、D2采用阻燃BV線,截面積≥1。5mm2。
五、海灣GST-LD-8317氣體噴灑指示燈應用方法

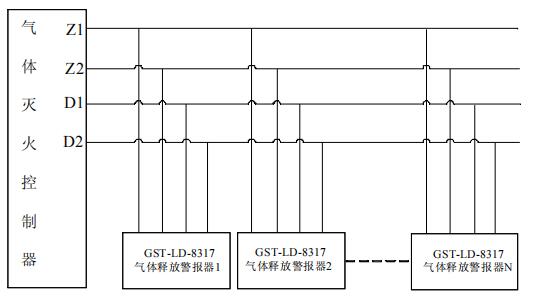

噴灑燈與氣體滅火控制器的總線和電源DC24V相連,實現噴灑噴灑功能。具體連接方法如圖5-17所示。

以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.qzswhl.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.qzswhl.com/;海灣服務熱線:18910580194
