海灣GST-LD-8300輸入模塊(船用)

文章來源：www.qzswhl.com作者：海灣消防公司人氣：1526日期：2024-08-09 09:46:13

GST-LD-8300(船用)輸入模塊情景展示 GST-LD-8300(船用)輸入模塊參數 GST-LD-8300(船用)輸入模塊特點 GST-LD-8300(船用)輸入模塊接線圖 GST-LD-8300(船用)輸入模塊實拍圖

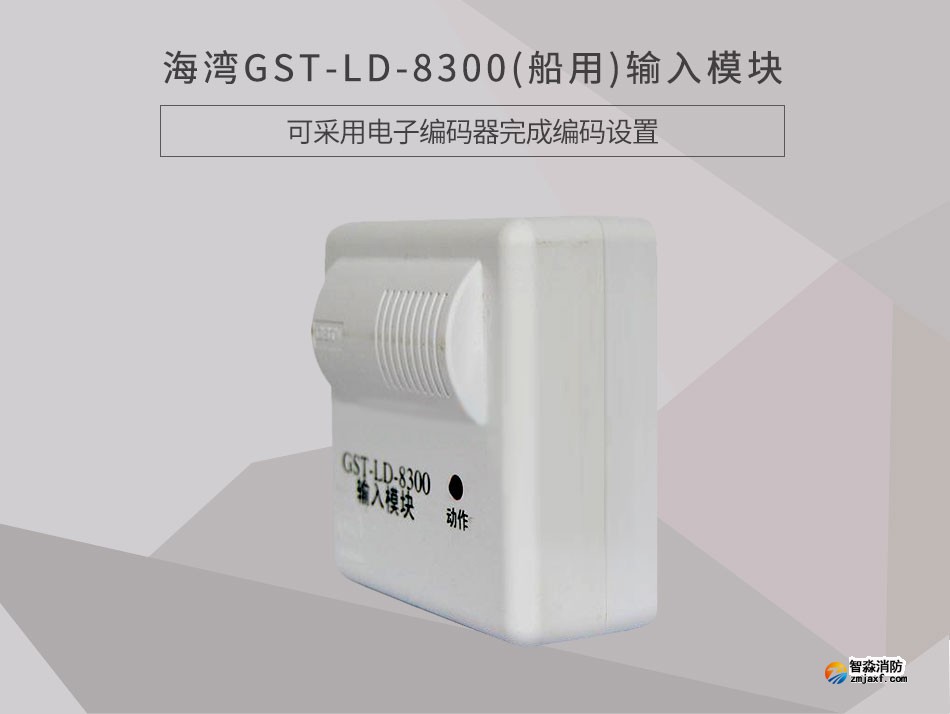

一、海灣GST-LD-8300輸入模塊(船用)概述

　　GST-LD-8300(船用)型輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。輸入端具有檢線功能，可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接。本模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時，控制器將產生報警并可將故障模塊的相關信息顯示出來。

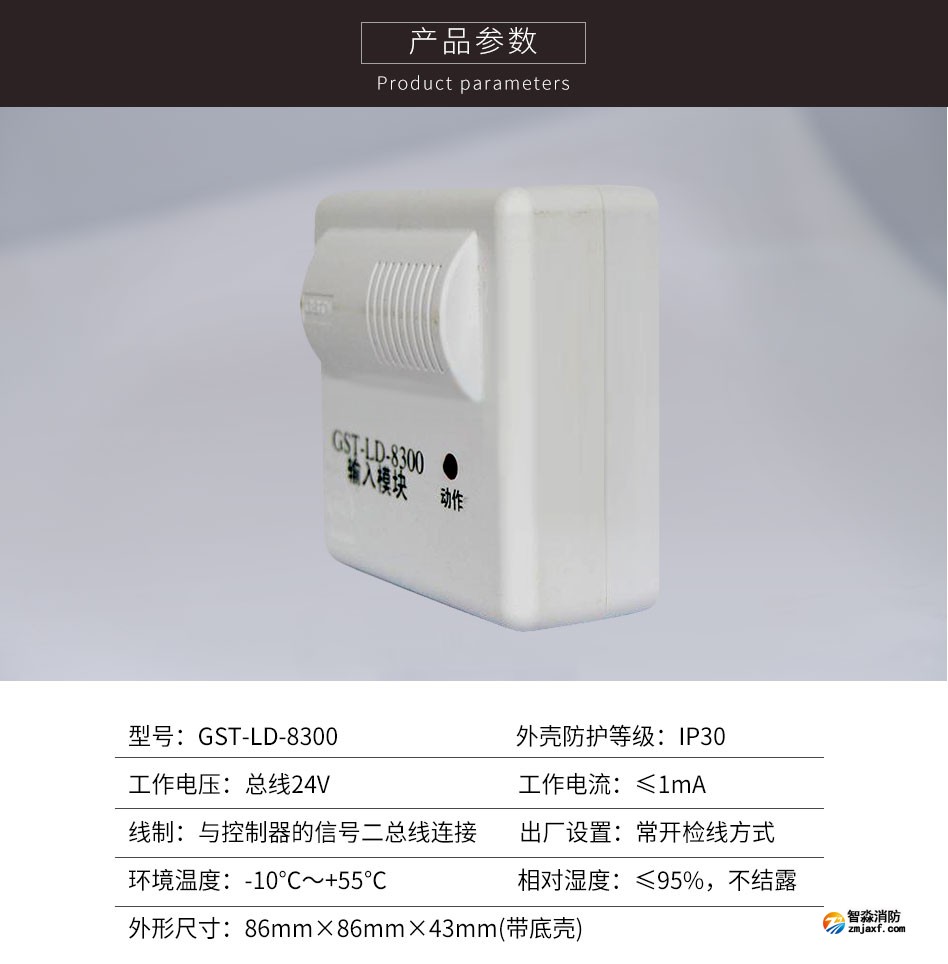

二、海灣GST-LD-8300輸入模塊(船用)主要技術指標

型號	GST-LD-8300
工作電壓	總線24V
工作電流	≤1mA
線制	與控制器的信號二總線連接
出廠設置	常開檢線方式
使用環境	溫度：-10℃～+55℃ 相對濕度≤95%，不結露
外殼防護等級	IP30
外形尺寸：	86mm×86mm×43mm(帶底殼)

三、海灣GST-LD-8300輸入模塊(船用)結構特征、安裝與布線

　　布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；I、G采用阻燃RV軟線，截面積≥1.0mm2。

四、海灣GST-LD-8300輸入模塊(船用)應用方法

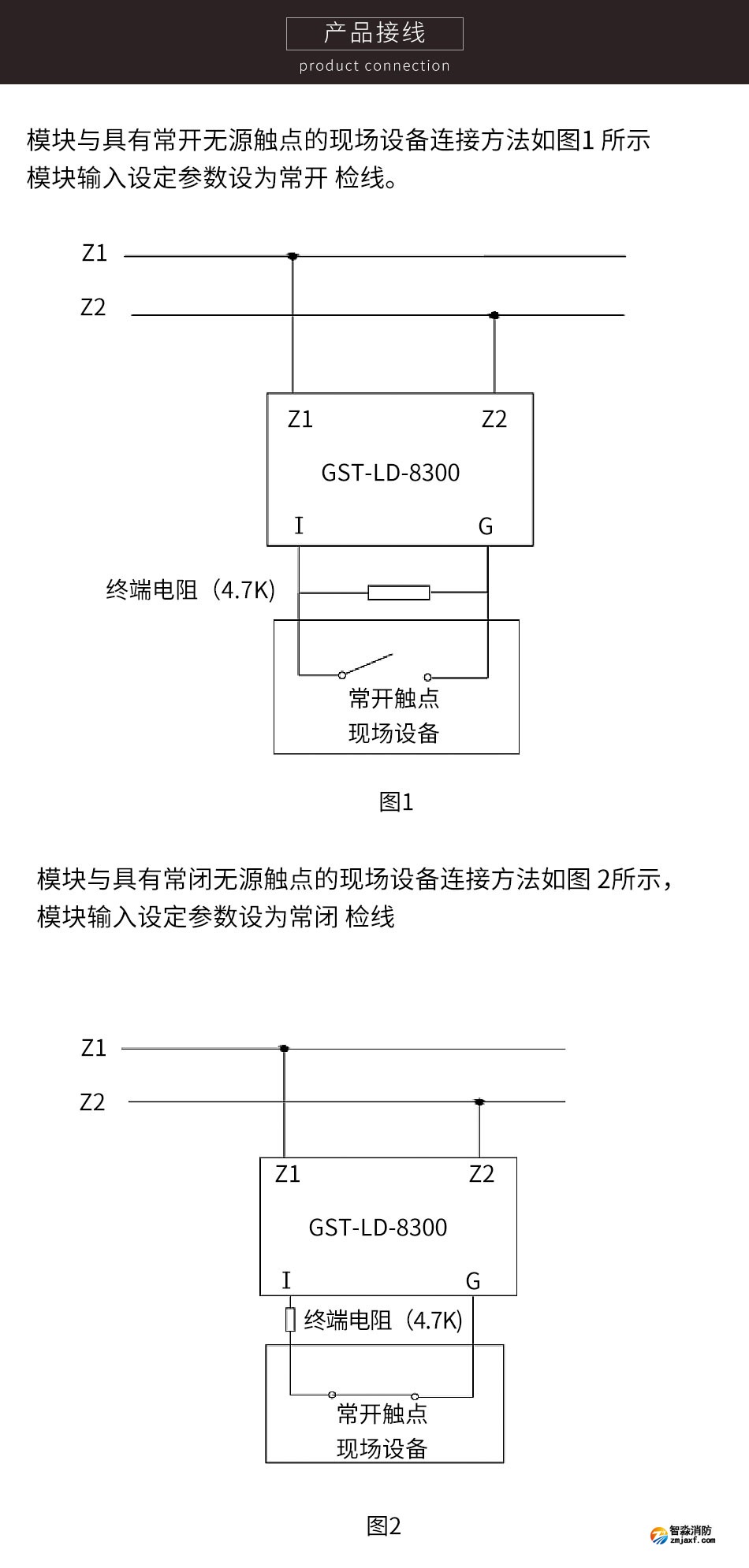

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻。

海灣固定探火和失火報警系統船用型式認可證書下載
