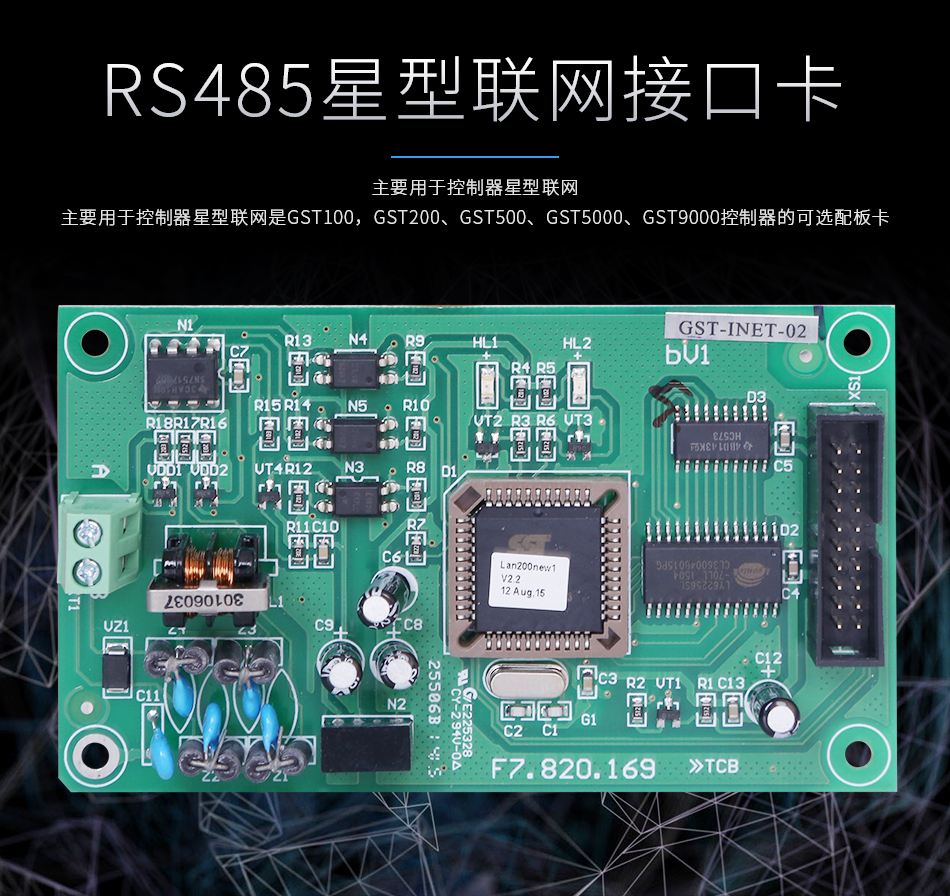

一、GST-INET-02RS485星型聯網接口卡產品概述
各類接口卡系列GST-INET-02RS485星型聯網接口卡是GST100,GST200、GST500、GST5000、GST9000控制器的可選配板卡,主要用于控制器星型聯網。在卡上提供了一路光電隔離的標準RS485接口,用于控制器之間的RS485聯網??刂破餍切吐?lián)網,主控制器處需配置RS485星型集中器485Hub*,最多擴展31路星型分支,主控制器到每個分支控制器的最遠距離為1200m。使用這種聯網方式,各個分支控制器之間不能互相通訊,只能和主控制器通訊。

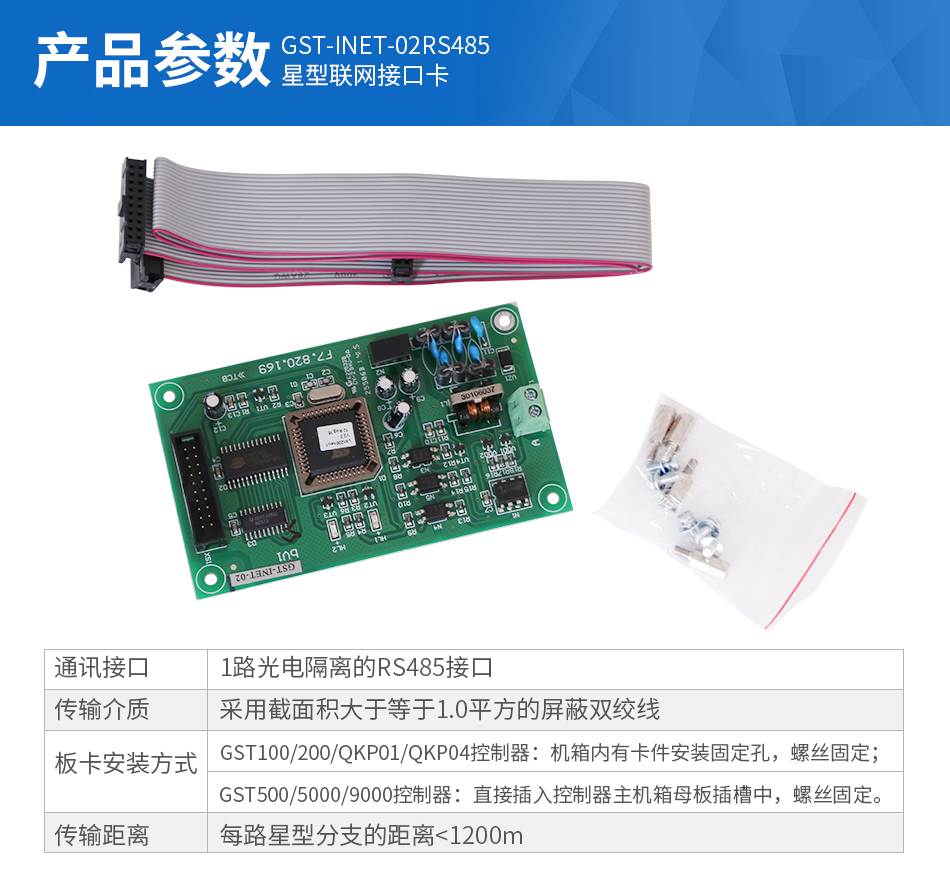

二、GST-INET-02RS485星型聯網接口卡主要技術指標
1、1路光電隔離的RS485接口;
2、傳輸介質:采用截面積大于等于1.0平方的屏蔽雙絞線
3、傳輸距離:每路星型分支的距離<1200m
4、板卡安裝方式:
GST100/200/QKP01/QKP04控制器:機箱內有卡件安裝固定孔,螺絲固定;
GST500/5000/9000控制器:直接插入控制器主機箱母板插槽中,螺絲固定。
三、GST-INET-02RS485星型聯網接口卡應用
該接口卡主要應用與控制器總線型聯網或星型聯網。當采用星型聯網時,通過RS485星型集中器485Hub*組建星型網路。
