2.1 海灣GST-TS-Z01A型消防電話總機特點
海灣GST-TS-Z01A 型消防電話總機是消防通信專用設備,當發生火災報警時,由它可以提供方便快捷
的通信手段,是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點:
(1)每臺總機可以連接最多 512 路消防電話分機或 51200 個消防電話插孔;
(2)總機采用液晶圖形漢字顯示,通過顯示漢字菜單及漢字提示信息,非常直觀的顯示了各種
功能操作及通話呼叫狀態,使用非常便利;
(3)在總機前面板上設計有 15 路的呼叫操作鍵,和現場電話分機形成一對一的按鍵操作,使得
呼叫通話操作非常直觀方便;
(4)總機中使用了固體錄音技術,可存儲呼叫通話記錄。
2.2 海灣GST-TS-Z01A型消防電話總機主要技術指標
(1)工作電壓:DC24V±10%
(2)工作電流≤0.5A
(3)允許消防電話分機環路電阻:<1000 歐姆
(4)頻率范圍:300~3400Hz
(5)串音電平:<-60dB
(6)傳輸損耗:<5dB
(7)使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(8)外形尺寸:
482.6mm×88.1mm×155.0mm(GST-TS-Z01A)
2.3 海灣GST-TS-Z01A型消防電話總機結構特征、安裝與布線

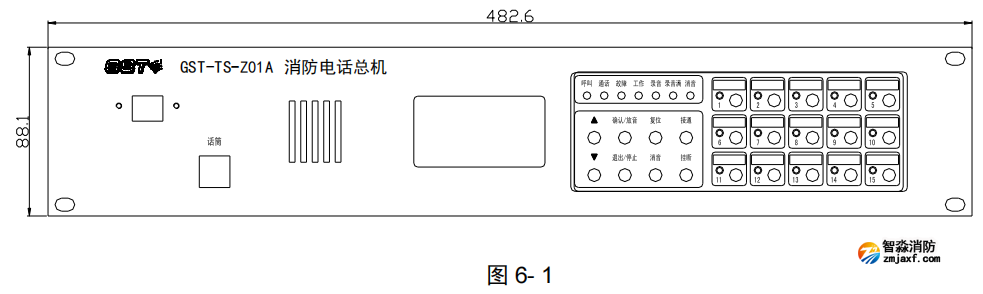

海灣GST-TS-Z01A 型消防電話總機外形尺寸及結構示意圖如圖 6- 1:

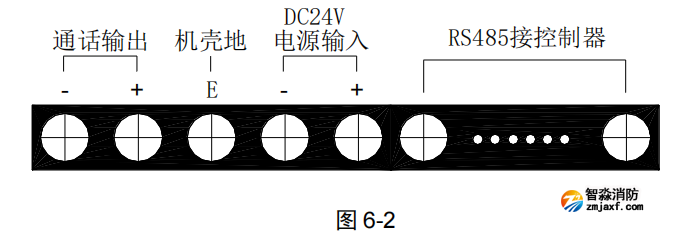

本消防電話總機采用標準插盤結構安裝,其后部示意圖如圖 6-2:

其中系統內部接線:
機殼地:與機架的地端相接
DC24V 電源輸入:接 DC24V
RS485 接控制器:與火災報警控制器相連接
系統外部接線:
通話輸出:消防電話總線,與 GST-LD-8304 接口連接
布線要求:通話輸出端子接線采用截面積≥1.0mm2的耐火 RVVP 屏蔽線,最大傳輸距離 1500 米。
特別注意:現場布線時,總線通話線必須單獨穿線,不要同控制器總線同管穿線,否則會對通話聲
產生很大的干擾。
