8.1 海灣GST-LD-8316型手自動轉換開關特點
海灣GST-LD-8316 手自動轉換開關(以下簡稱轉換開關),用于控制氣體滅火系統在手動狀態和自動
狀態之間的轉換,同時還有緊急啟動和停動功能。通常安裝在保護區門口便于操作的位置,當有人
員進入被保護區域時,可通過轉換開關將系統置于手動模式,系統將不進行聯動;當無人員在被保
護區域時,可通過轉換開關將系統置于自動模式,以便火災報警系統能自動聯動氣體滅火。
當被保護的區域內發生火災時,按下“按下噴灑”按鍵,即可向氣體滅火控制器發出氣體噴灑
請求信號,氣體滅火控制器按預設邏輯開始啟動聲光報警、關閉空調風閥等,經延時后,啟動氣體
噴灑電磁閥。在延時期間,若現場人員確認無火災發生或現場有人沒有撤離,可立即按下“停止”
按鍵,中止延時。
轉換開關為編碼方式,占一個編碼點;轉換開關同時具有系統模式轉換功能和緊急啟、停功能。
8.2 海灣GST-LD-8316型手自動轉換開關主要技術指標
(1)工作電壓:總線 24V,允許范圍:DC16V~DC28V
(2)工作電流:監視電流 ≤3mA 報警電流≤6mA
(3)編碼方式:電子編碼方式,編碼范圍可在 21~30 之間任意設定
(4)啟動方式:人工按下“按下噴灑”按鍵
(5)啟動零件類型:重復使用型
(6)復位方式:用專用鑰匙復位
(7)指示燈:
延時:紅色,系統處于延時啟動階段時點亮;
啟動:紅色,控制器啟動存放滅火氣體的鋼瓶的電磁閥時點亮;
噴灑:紅色,滅火氣體開始噴灑時點亮;
自動:黃色,系統處于自動模式時點亮;
手動:綠色,系統處于手動模式時點亮。
(8)線 制:與氣體滅火控制器采用無極性兩線制連接
(9)使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(10) 重量:1.65kg
(11) 防護等級:IP43
(12) 外形尺寸:240mm×200mm×54mm
8.3 海灣GST-LD-8316型手自動轉換開關結構特征、安裝與布線

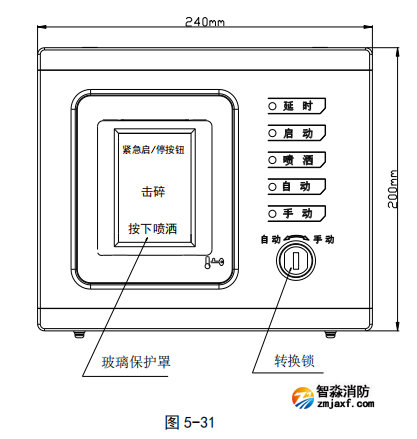

開關的外形示意圖如圖 5-31 所示。

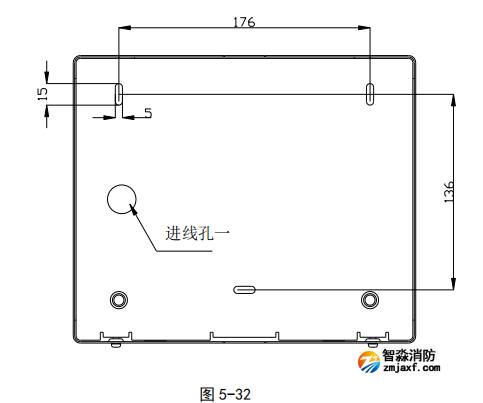

轉換開關分上殼和底殼兩部分,通過螺釘鎖緊。轉換開關采用壁掛式安裝,安裝孔位置和安裝
孔距如圖 5-32 所示。

為方便現場安裝,轉換開關提供兩種進線方式,可根據現場具體應用選用合適的進線方式。
方式一:總線從進線孔一進入轉換開關內部,接到端子 Z1、Z2 上,如圖 5-26 所示。

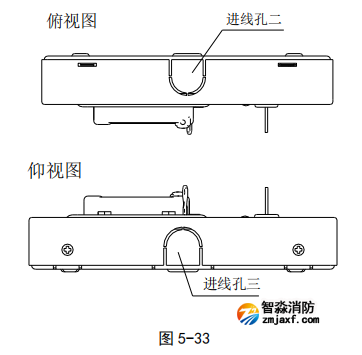

方式二:總線通過進線管從進線孔二或進線孔三進入到轉換開關內部(需將擋片除去),連接到
Z1、Z2 上,如圖 5-33 所示。

其中:
Z1、Z2:無極性信號總線輸入。
布線要求:總線需采用截面積不小于 1.0mm2的雙絞線。
