海灣GST-DY-100A網絡型電源箱接線安裝技術

文章來源：www.qzswhl.com作者：海灣消防公司人氣：163日期：2025-12-02 13:11:31

9.1 特點

GST-DY-100A 網絡型電源箱是一種 DC24V 大容量電源輸出設備，配合控制器使用為聯動控制模

塊及被控設備供電。電源箱自帶備電電池，交流與直流供電可自動切換，可報主電及備電故障在火

災報警控制系統中，本電源箱可作為聯動控制系統的電源使用。GST-DY-100A 網絡型電源箱具有與火

災報警控制器遠程聯網的能力，向火災報警控制器傳送主電及備電故障信號，可直接安裝在被控設

備的現場，當被控設備遠離消防控制中心，采用集中供電方式無法保證提供足夠的電能時，可使用

本電源箱現場供電。

9.2 主要技術指標

（1）額定輸出容量：DC24V、4A

（2）使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：主電為交流 220V+10%

-15%，內裝 DC24V 7Ah 密封鉛酸電池作備電

（4）占用一個編碼地址

（5）外形尺寸：310mm×400mm×117mm

9.3 結構特征、安裝與布線

GST-DY-100A 網絡型電源箱外形尺寸和結構與 GST-DY-100 智能電源箱相同，其安裝方法也相同。

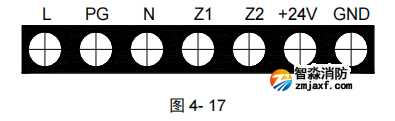

其對外接線端子示意圖如圖 4-17：

其中：

L、PG、N：交流 220V 電源端子(PG 為機殼保護地線端子)

Z1、Z2：無極性信號二總線接線端子

+24V、GND：DC24V 輸出端子

布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm（豎井內干線）或截面積≥ 2

2.5mm2

（平面支線），其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
