海灣GST-DY-050電源箱接線安裝技術
2.1 特點
GST-DY-050電源箱是海灣公司推出的專門用來為消防系統供電的 DC27V 現場電源輸出設備。具
有輸出噪聲小、穩定性強及安裝使用方便等特點,具有主備電自動切換、備電充電、備電保護功能。
主備電自動切換保證了在主電掉電情況下,系統仍然能夠正常工作;完善的備電充電功能和備電保
護功能,可確保蓄電池的循環使用。電源箱輸出電壓 DC27V,輸出電流為 2A。
2.2 主要技術指標
(1)額定輸出容量:DC24V、2A
(2)使用環境:
溫度: 0℃~+40℃
相對濕度≤95%,不結露
(3)電源:主電為交流 220V+10%
-15%,內裝 DC24V 2.3Ah 密封鉛酸電池作備電
(4)外形尺寸:
185mm×82mm×263mm
2.3 結構特征、安裝與布線

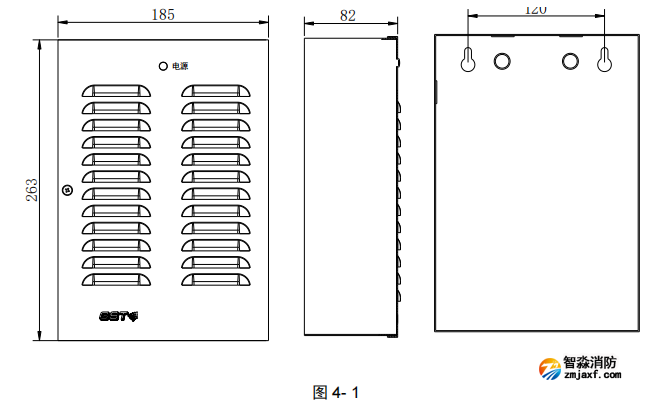

GST-DY-050 電源箱外形示意圖如圖 4- 1 所示。

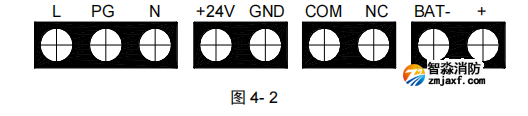

本電源箱采用壁掛式結構安裝,其接線板外接端子示意圖如圖 4- 2:

L、PG、N:交流 220V 電源端子(PG 為機殼保護地線端子);
+24V、GND:DC27V 輸出端子;
COM、NC:故障觸點端子;
BAT-、+:備電端子。
布線要求:DC27V 電源輸出線采用 RV1.5 的電纜線。
