海灣GST-LD-8302A型雙動作切換模塊接線安裝技術
海灣GST-LD-8302A型雙動作切換模塊接線安裝技術
特點
海灣GST-LD-8302A型雙動作切換模塊是一種專門設計用于與 GST-LD-8303 輸入/輸出模塊連接,
實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。
本模塊為一種非編碼模塊,不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點,可分
別獨立控制。
主要技術指標
(1)工作電壓:DC24V
(2)監視電流=0mA,動作電流≤40mA
(3)線制:輸入端采用五線制與 GST-LD-8303 模塊連接;輸出端采用六線與受控設備連接,其
中三線用于控制設備,三線用于接收回答信號
(4)無源輸出觸點容量:DC24V/5A 或 AC220/5A
(5)輸出控制方式:電平方式,繼電器始終吸合
(6)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(7)外殼防護等級:IP30
(8)外形尺寸:
120mm×80mm×43mm(帶底殼)
結構特征、安裝與布線

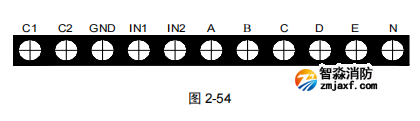

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同,安裝方法也相同,其對外端子示意圖
如圖 2-54

其中:
弱電端子如下:
C1:啟動命令信號輸入端子
C2:停動命令信號輸入端子
GND:地線端子
IN1:啟動回答信號輸出端子
IN2:停動回答信號輸出端子
強電端子如下:
A、B:啟動命令信號輸出端子,為無源常開觸點
C、B:停動命令信號輸出端子,為無源常閉觸點
D:啟動回答信號輸入端子,取自被控設備 AC220V 常開觸點
E:停動回答信號輸入端子,取自被控設備 AC220V 常閉觸點
N:AC220V 零線端子

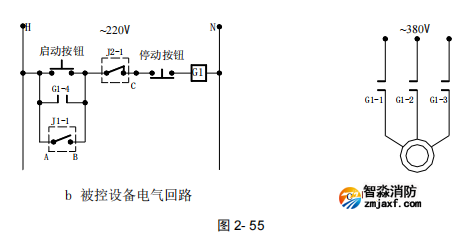

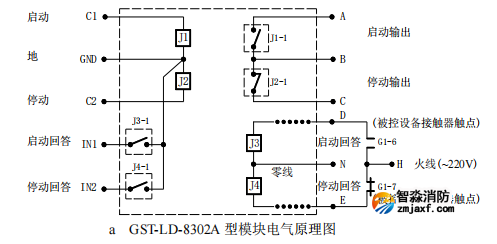

GST-LD-8302A 型模塊電氣原理圖如圖 2-55


布線要求:各端子外接線均采用耐火 BV 線,導線截面積≥1.5mm2。
應用方法
本模塊可直接與 GST-LD-8303 型模塊連接使用(參見第二章 3.6 節 GST-LD-8303 型雙輸入/雙
輸出模塊),這里不再詳述。
