海灣GST-HX-300B型火災聲光警報器接線安裝技術

文章來源：www.qzswhl.com作者：海灣消防公司人氣：587日期：2025-03-17 10:12:35

特點

GST-HX-300B火災聲光警報器(以下簡稱警報器) 采用 2 線制，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。

主要技術指標

（1）工作電壓：

信號總線電壓：DC24V

（2）工作電流：

總線監視電流≤0.25mA

總線啟動電流≤5mA

（3）閃光頻率：1.1Hz～1.7Hz

（4）火警聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

嘀嘀聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

（5）變調周期：3.5s～4.8s（火警聲）/0.6s～1.0s（嘀嘀聲）

（6）編碼方式：采用電子編碼方式，占一個總線編碼點，編碼范圍可在 1～242 之間任意設定

（7）線制：兩線制，與控制器采用無極性信號二總線連接

（8）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不凝露

（9）倉儲條件：

溫度：-20℃~60℃

濕度：0~95%，不凝露

（10）使用場所：室內

（11）外形尺寸：141mm×90mm×53mm（帶底殼）

（12）外殼防護等級：IP30

（13）殼體材料和顏色：塑料/白色，正面鑲有透明光罩/紅色

（14）重量：約 183g (帶底殼)

（15）安裝孔距：60mm

（16）執行標準：GB 26851-2011

結構特征、安裝與布線

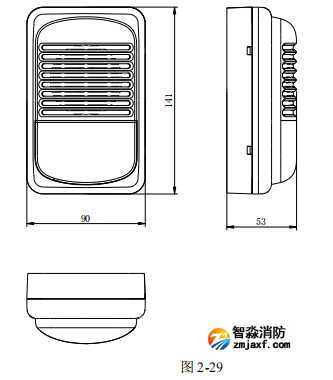

警報器外形示意圖如圖 2-29 所示。

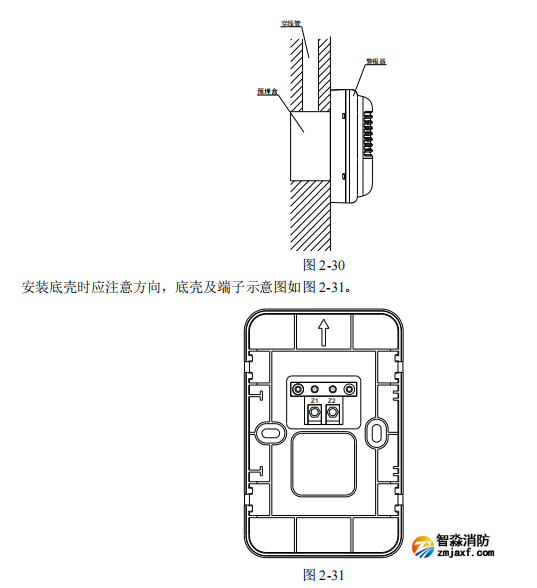

警報器安裝前應首先檢查外殼是否完好無損，標識是否齊全。警報器底殼與警報器之間采用插接方

式，安裝時為明裝，可安裝在 86H50 型標準預埋盒上，安裝示意圖如圖 2-30 所示。

其中：Z1、Z2：接控制器信號總線，無極性警報器信號總線的接線示意圖如圖 2-32。

布線要求：信號總線 Z1、Z2 采用 RVS 雙絞線，截面積大于等于 1.0mm2
