海灣JTG-ZW-G1型點型紫外火焰探測器接線技術安裝

特點

JTG-ZW-G1型點型紫外火焰探測器是通過探測物質燃燒所產生的紫外線來探測火災的，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的場所均可采用本探測器。本探測器與其它探測器配合使用，能及時發現火災，減少損失。本探測器主要具有以下特點：

（1）內置單片機進行信號處理及與火災報警控制器通訊；

（2）采用智能算法，既可以實現快速報警，又可以降低誤報率；

（3）二級靈敏度設置，適用于不同干擾程度的場所；

（4）傳感器采用進口紫外光敏管，具有靈敏、可靠、抗粉塵污染、抗潮濕及抗腐蝕性氣體等優 點。

主要技術指標

（1）工作電壓：總線 24V

（2）監視電流≤2mA

（3）報警電流≤2.5mA

（4）線制：無極性信號二總線

（5）探測角度≤120 0

（6）保護面積：S=（h×tgα）2 π h：探測器距地面高度，α=400

（7）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（8）使用環境：溫度：-10℃～+55℃ 相對濕度≤95%，不結露

（9）編碼方式：十進制電子編碼

（10）外形尺寸：直徑：103mm，高：53.5mm(帶底座)

在下列情形的場所，不宜使用本探測器

（1）可能發生無焰火災的場所

（2）在火焰出現前有濃煙擴散的場所

（3）探測器的“視線”易被遮擋的場所

（4）探測器易受陽光或其它光源直接或間接照射的場所

（5）現場有較強紫外線光源，如鹵鎢燈等的場所

（6）在正常情況下有明火、電焊作業以及 X 射線、弧光、火花等影響的場所

結構特征、安裝與布線

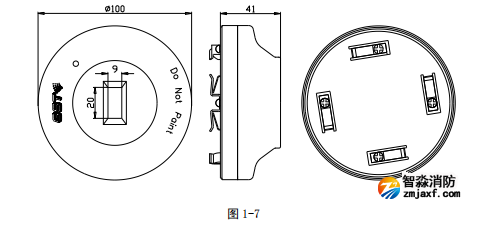

探測器的外形結構示意圖如圖 1-7：

本探測器的安裝及布線與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
