特點

海灣GST-AS-200齊納式安全柵為本安型產品的關聯設備，通過限制進入到爆炸性環境的能量而起到安全保護作用。安全柵為單極性安全柵，用于一端接地的二線制信號連接。外形美觀、大方，具有較強的抗干擾性能和防護性能，采用防雷設計，避免由于雷擊造成損壞。安全柵與我公司生產的本安型探測器、報警按鈕等產品配套使用，應用于現代工業的自動化過程控制，廣泛用于石油、化工、醫藥、船舶等領域。

主要技術指標

(1) 主要參數 工作電壓：24V 更高允許電壓：Um=250V AC/DC 更高輸出電壓：U0=28V 更大輸出電流：I0=93mA 更大外部電容：C0=0.083uF 更大外部電感：L0=4mH

(2) 端電阻：1-3 端 330Ω 2-4 端 0Ω

(3) 使用環境溫度：－20℃～＋40℃ 相對濕度：≤95% 不凝露

(4) 外形尺寸：96.9mm×20.9mm×58.4mm

結構特征、安裝與布線

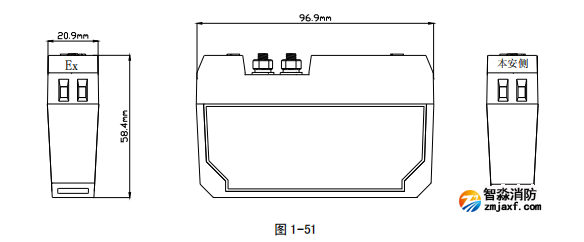

安全柵采用統一的外形和安裝尺寸，安全柵電路用環氧樹脂澆封在殼體內，各接線端子間的爬電距離、電氣間隙及材料的相對泄痕指數均符合 GB 3836.1 及 GB 3836.4 的有關要求。安全柵外形示意圖如圖 1-51 所示。

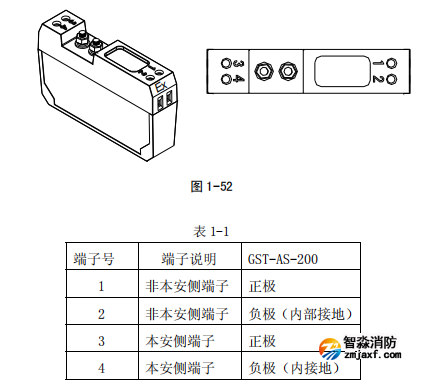

安全柵采用金屬支架安裝，在寬 20mm 的金屬支架上，橫向鉆兩個間距 11.5mm、孔徑為Φ4.5 mm2 的安裝孔，將安全柵兩接地螺栓插入擰緊，并將金屬支架可靠接地。接線端子示意圖如圖 1-52 所示，端子說明見表 1-1。

應用方法

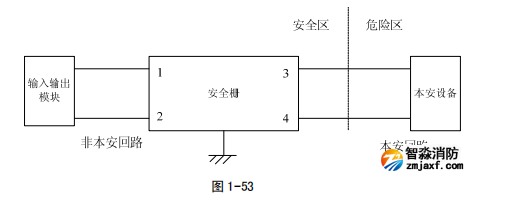

安全柵應用示意圖如圖 1-53 所示。
