一.1 控制器典型配置及內部結構概述
JB-QB-GST200火災報警控制器(聯動型)采用壁掛式結構安裝,其典型配置包括:主控制器、手動消防啟動盤及多線制模塊。本控制器集報警、聯動于一體,通過總線、多線的控制不但能完成報警、一般消防設備的啟/??刂频裙δ?,并能實現對重要消防設備的控制。
JB-QB-GST200火災報警控制器(聯動型)的外觀示意圖及內部結構圖如圖3-1、圖3-2所示:(具體的內部連接線見“附錄六 整機內部接線示意圖”。)

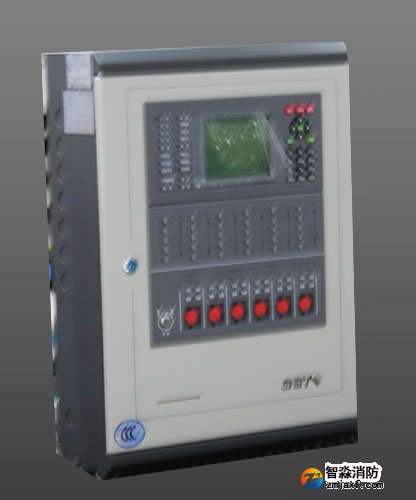

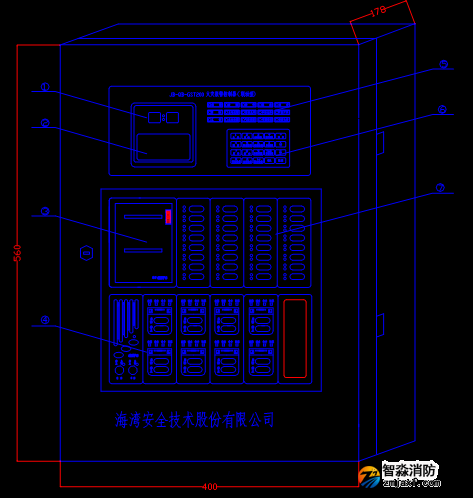

圖3-1
上圖說明:
①時間顯示區 ②液晶屏顯示區 ③打印機面板
④多線制模塊(可選配) ⑤指示燈區 ⑥鍵盤區
⑦手動消防啟動盤

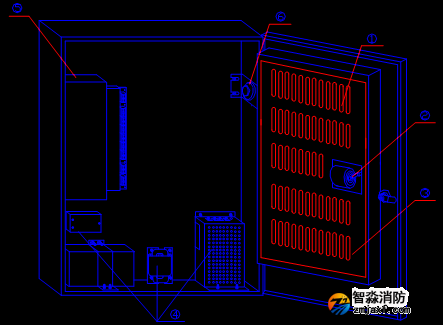

圖3-2
上圖說明:
①顯示操作區 ②打印機 ③手動消防啟動盤與多線制模塊
④電源系統 ⑤外接端子箱 ⑥揚聲器
一.2 JB-QB-GST200火災報警控制器(聯動型)面板說明
JB-QB-GST200火災報警控制器(聯動型)面板由顯示操作區、總線制控制區、多線制控制區及打印機面板組成,其結構示意圖如圖3-3所示:

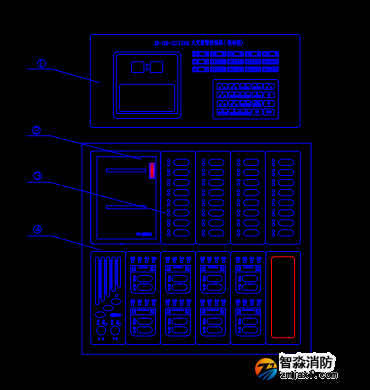

圖3-3
上圖說明:
①顯示操作區 ②打印機面板 ③總線制控制區 ④多線制控制區
一.2.1 顯示操作區
顯示操作區面板主要由時間顯示區、液晶顯示屏、指示燈區及鍵盤組成(如圖3-4)。

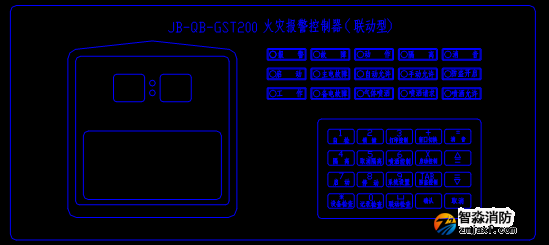

圖3-4
指示燈說明如下:
l 報警燈:紅色,此燈亮表示控制器檢測到外接探測器處于火警狀態?;鹁懦?,按取消鍵此燈熄滅。
l 故障燈:黃色,此燈亮表示控制器檢測到外部設備(探測器、模塊或火災顯示盤)有故障,或控制器本身出現故障。故障排除后,按取消鍵此燈熄滅。
l 動作燈:紅色,此燈亮表示控制器檢測到外接被控設備處于動作狀態。所有動作設備停止運行后,此燈熄滅。
l 隔離燈:黃色,有隔離設備存在時此燈亮。
l 消音燈:紅色,當控制器發出報警音響時,按“消音”鍵消音指示燈點亮,揚聲器終止發出警報。如再次按下“消音”鍵或有新的警報發生時,消音指示燈熄滅,再次發出警報聲。
l 啟動燈:紅色,當控制器發出啟動外部設備的命令時,此燈點亮。
l 防盜開啟燈: 綠色,當防盜探測器處于開啟狀態時,此燈亮。
l 主電故障燈:黃色,當控制器的AC220V電源掉電或電源損壞,此燈亮。電源恢復后,此燈熄滅。
l 備電故障燈:黃色,當控制器的備用電源系統出現故障,此燈亮。備用電源系統故障排除后,此燈熄滅。
l 手動允許燈:綠色,此燈亮表示可通過主控鍵盤或手動消防啟動盤對聯動設備進行啟動和停動的操作,否則不能進行上述操作。
l 自動允許燈:綠色,此燈閃爍表示控制器處于部分自動狀態;此燈常亮表示控制器處于全部自動狀態。
l 氣體噴灑燈:紅色,氣體滅火設備動作后此燈亮。
l 噴灑允許燈:綠色,控制器處于“噴灑允許”狀態時,此燈亮。
l 噴灑請求燈:紅色,當啟動氣體滅火設備的聯動條件滿足時,此燈亮。
l 工作指示燈:綠色,當控制器由主電供電時,此燈常亮;由備電供電時,此燈閃亮。
各操作鍵功能見第三部分《系統應用》。
注意:對于非聯動型火災報警控制器,指示燈——“動作”、“啟動”、“自動允許”、“手動允許”、 “氣體噴灑”、“噴灑請求”、“噴灑允許”以及以下操作:噴灑控制操作、手動控制操作、自動控制操作、啟動操作、停動操作、聯動公式相關操作均不起作用。
一.2.2 總線制控制區

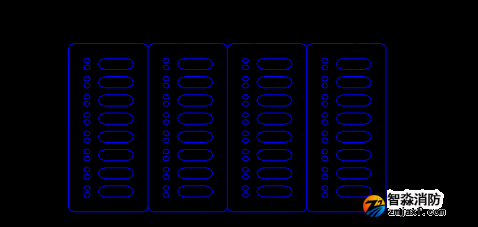

圖3-5
本控制區的每一單元均有一個按鍵、兩只指示燈和一個標簽。其中,按鍵為啟/停控制鍵,如按下某一單元的控制鍵,則該單元的命令燈亮(紅色),并有控制命令發出,如被控設備響應,則回答燈亮(綠色)。設備標簽粘貼在按鍵上,用戶可將該鍵所對應的設備名稱書寫在上面。
一.2.3 多線制控制區

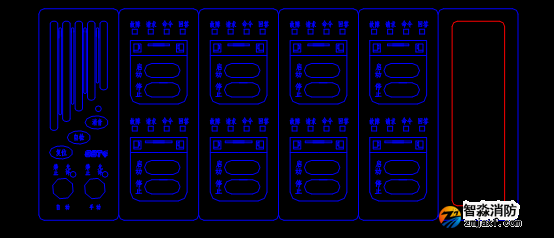

圖3-6
多線制控制區為可配置區包括控制板及分板兩部分,可根據工程實際需要選擇分板的數量,將多線制模塊分別配置成為2~8路。每塊分板設有四個指示燈、兩個按鍵和一個標簽,其作用說明如下:
(1) 故障燈:黃色,當此路外控線路發生短路、斷路時,該燈亮。
(2) 請求燈:綠色,由控制器送來的請求信號點亮。在自動允許狀態下,經延時后,多線制模塊對相應的被控設備發出相應命令。
(3) 命令燈:紅色,控制命令發出后點亮。
(4) 回答燈:綠色,被控設備處于響應命令狀態時,回答燈點亮。
(5) 啟動鍵:此鍵按下,向被控設備發出相應的命令。
(6) 停止鍵:此鍵按下,撤銷已發出的命令。
控制板設有三個鍵及三個指示燈,其作用說明如下:
(1) 消音鍵:用于終止多線制控制盤發出的警報聲。
(2) 自檢:用于檢查多線制控制盤面板上的指示燈及警報聲是否正常。
(3) 復位鍵:各個單元全部回零。
(4) 消音指示燈:按下消音鍵將多線制控制模塊發出的警報聲終止后,此燈點亮。
(5) 自動允許指示燈:當自動鎖處于允許狀態時,此燈點亮。
(6) 手動允許指示燈:當手動鎖處于允許狀態時,此燈點亮。
注意: 多線控制區的面板上裝有手動鎖和自動鎖,當手動鎖打開時,可直接進行多線制控制模塊的手動控制操作;當自動鎖打開且控制器的總線制“自動允許”狀態打開時,可按自動邏輯條件實現多線制控制模塊的自動聯動控制。
一.3 內部結構及連線說明
一.3.1 控制器顯示操作部分結構說明
本部分主板、開關板、液晶及模具通過緊固件裝配成為一個模塊,從而減少了連線及占用的空間。各部分的位置及結構如圖3-7所示:
圖3-7
上圖說明:
¬ 開關板 主板 ® 液晶
各部分之間的連線見圖3-8所示:
圖3-8
上圖接線說明:
¬ 開關板與主板連接線:26P扁平信號線。
液晶背光:兩根,驅動液晶背光照明電源線。
® 液晶數據線:20針插針。
¯ 接打印機:20P扁平信號線。
° 接揚聲器:兩根。
一.3.2 手動盤結構說明
本手動盤采用模塊式結構,每塊手動盤板通過排線連接。其結構如圖3-9所示:
圖3-9
上圖說明:
¬ 設置手動盤板號短路焊盤,可通過將各板號所對應數字的兩焊盤短接起來,將手動盤板號設置為4~7號。
26P排線接口,連接手動盤板與開關板。
一.3.3 多線制模塊結構說明
多線制模塊由多線制控制板與多線制分板組成,兩者之間通過導線進行連接。其結構連接圖如下:
圖3-10
上圖說明:
¬ 分板端子J1:
+24V、GND:分板+24V電源輸入端子;
O1、O2:多線制模塊啟動信號端子;
A1、A2:多線制模塊回答信號端子。
控制板端子J1:
Z1、Z2:多線制模塊接探測器總線端子;
+24V、GND:控制板+24V電源輸入端子。
® 10P排線:連接分板J5與控制板J6。
¯ 寫保護設置方法:將短路環插在分板插針J4或控制板插針J5的“R”方向表示處于讀編碼狀態;將短路環插在“W”方向短接表示處于寫編碼狀態。
° 工作方式設置方法:將短路環插在分板插針S1(S2)的“MC”方向表示該路多線制為“脈沖”輸出方式,將短路環插在“DP”方向表示該路多線制為“持續電平”方式。
一.3.4 控制器電源系統說明
本控制器的電源系統分為主、備電兩部分,主要包括電源板、EMI電源接口板、變壓器、蓄電池等。主、備電供電電壓分別為:
主電:交流220V-15%(+10%) 備電:直流12V/10AH密封鉛電池
電源箱接線圖如圖3-11所示:
圖3-11
上圖電源板端子說明: P1:直流+12V備電輸入端子。 P2:~15V主電輸入端子。
P3:打印機電源輸出端子。 P4:主板+5V電源輸出端子。P5:主、備電檢測端子。 P6:主板+24V電源輸出端子。 P7:暫不用。
一.4 控制器對外接線端子說明
本控制器包含有一塊端子板,所有外接引線均由此板接入控制器、或接向外部聯動設備。各端子說明如表3-1:
表 3-1
|
端子名稱 |
端子說明 |
備注 |
端子名稱 |
端子說明 |
備注 |
|
聯動 電源 輸入 端子 |
+24V |
為多線制供電 |
多線制
輸出
端子 |
多線制6啟動線 |
|
|
GND |
多線制6地線 |
||||
|
多線制6回答線 |
|||||
|
多線制7啟動線 |
|||||
|
多線制
輸出
端子 |
多線制1啟動線 |
多線制(1~8)指第(1~8)路多線制 |
多線制7地線 |
||
|
多線制1地線 |
多線制7回答線 |
||||
|
多線制1回答線 |
多線制8啟動線 |
||||
|
多線制2啟動線 |
多線制8地線 |
||||
|
多線制2地線 |
多線制8回答線 |
||||
|
多線制2回答線 |
485網絡 通訊線端子 |
A |
|||
|
多線制3啟動線 |
B |
||||
|
多線制3地線 |
火災顯示盤 通訊線端子 |
A |
|||
|
多線制3回答線 |
B |
||||
|
多線制4啟動線 |
火災報警 輸出端子 |
