海灣火災聲光警報器GST-HX-200B_安裝應用接線圖
一，結構特征、安裝與布線
火災聲光警報器外形示意圖如圖2- 26：
GST-HX-200B火災聲光警報器外形尺寸示意圖
火災聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚0.2m處為宜。火災聲光警報器接線端子示意圖如圖2- 27：
GST-HX-200B火災聲光警報器接線端子圖
其中：
Z1、Z2：與火災報警控制器信號二總線連接的端子，對于HX-100A型火災聲光警報器，此端子無效
D1、D2：與DC24V電源線連接的端子，無極性
S1、G：外控輸入端子

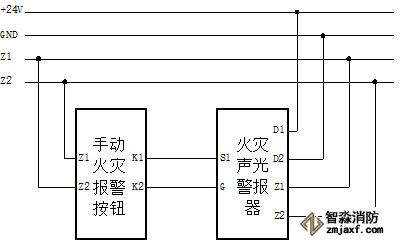

可以利用手動火災報警按鈕的無源常開觸點直接控制編碼型的火災聲光警報器啟動，系統接線示意圖如圖2- 28：
GST-HX-200B火災聲光警報器應用圖
布線要求：信號二總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；S1、G采用阻燃RV線，截面積≥0.5mm2。HX-100B/T火災聲光警報器信號總線和電源線與警報器底殼端子連接處應做密封處理（無裸露銅線）。
