電路“干接點”、“濕接點”在消防線路中的應用
干接點的定義:
無源開關;具有閉合和斷開的2種狀態;2個接點之間沒有極性,可以互換。
常見的干接點信號有:
1)各種開關如:限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等;
2)各種按鍵;
3)各種傳感器的輸出,如:環境動力監控中的傳感器:水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器;
4)繼電器、干簧管的輸出。
濕接點的定義:
有源開關;具有有電和無電的2種狀態;2個接點之間有極性,不能反接;
常見的濕接點信號有:
1)如果把以上的干接點信號,接上電源,再跟電源的另外一極,作為輸出,就是濕接點信號;工業控制上,常用的濕接點的電壓范圍是DC0~30V,比較標準的是DC24V;AC110~220V的輸出也可以是濕接點,盡管這樣做比較少;
2) 把TTL電平輸出作為濕接點,也未嘗不可;一般情況下,TTL電平需要帶緩沖輸出的,例如:7407、245、244等,與VCC等構成回路;244、245也可以跟gnd構成回路;才能驅動遠方的光耦。
3)NPN三極管的集電極輸出和VCC;
4)達林頓管的集電極輸出和VCC;
5)紅外反射傳感器和對射傳感器的輸出;
干接點的優點:
1)隨便接入,降低工程成本和工程人員要求,提高工程速度
2)處理干接點開關量數量多
3)連接干接點的導線即使長期短路既不會損壞本地的控制設備,也不會損壞遠方的設備
4)接入容易,接口容易統一

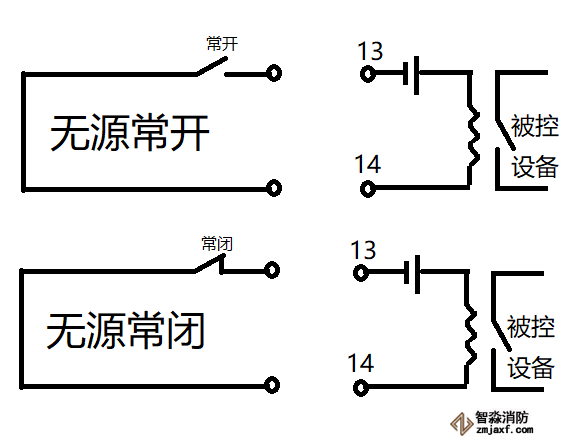

無源信號(干接點),分為兩種,無源常開和無源常閉,如下圖:
特點:不帶電源,有一定容量的,消防系統中一般能承受DC30V/1A的電流,所以一般是接入到消防模塊中。

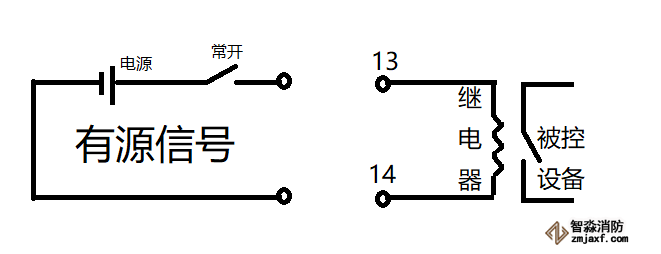

有源信號(濕接點),由電源加上一個開關組成如下圖:

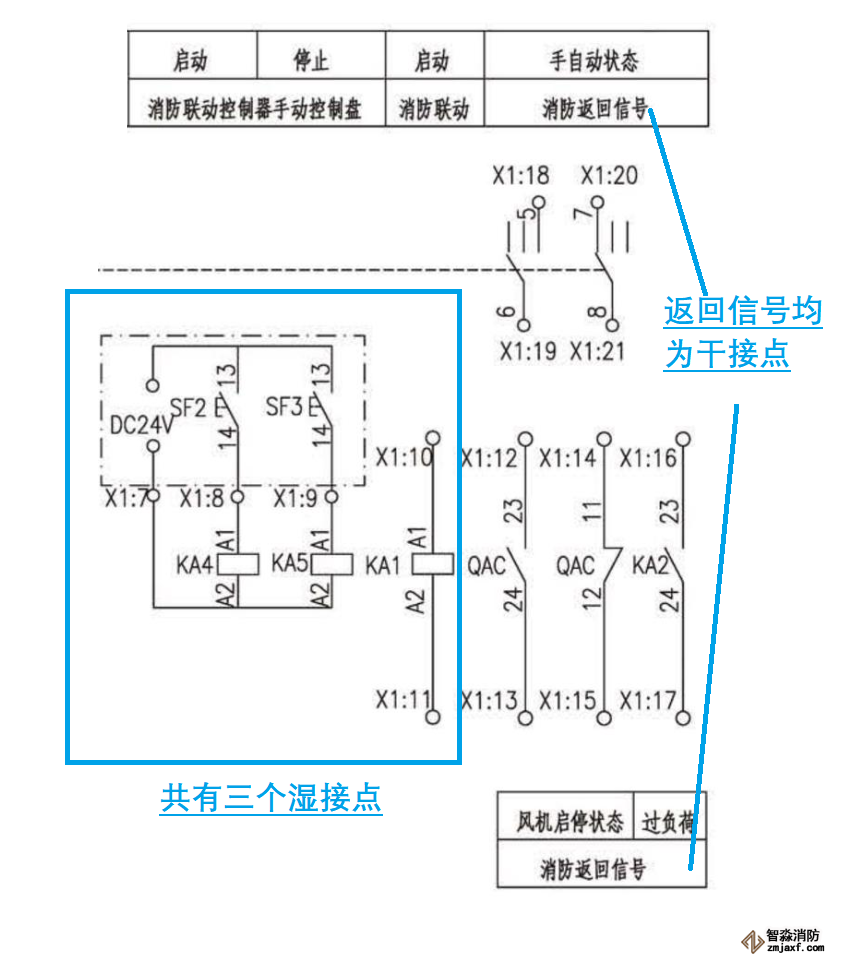

消防聯動控制器向消防泵控制柜發出的信號:(濕接點)
聯動觸發信號(自動啟動,總線) 和手動控制信號(手動啟、停,專線),兩種信號均為DC24V有源觸點,消防信號中間繼電器設于消防水泵控制箱內,滿足GB50116-2013第4.1.1條,4.1.3條。
消防聯動控制器接收的消防泵控制柜發出的信號:(干接點)
水泵的運行、故障信號,以無源觸點形式發出,通過總線模塊返回。

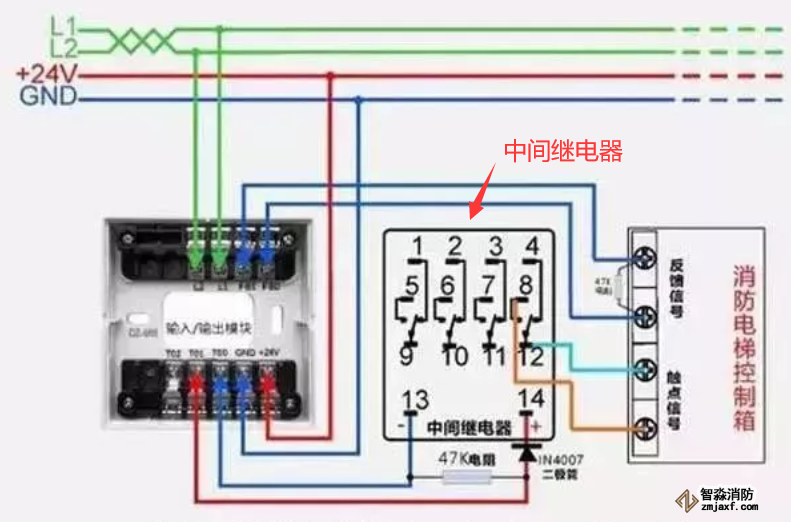

(濕接點實物實例圖)
特點:
被接設備接入端無電壓,接入繼電器的13、14腳。

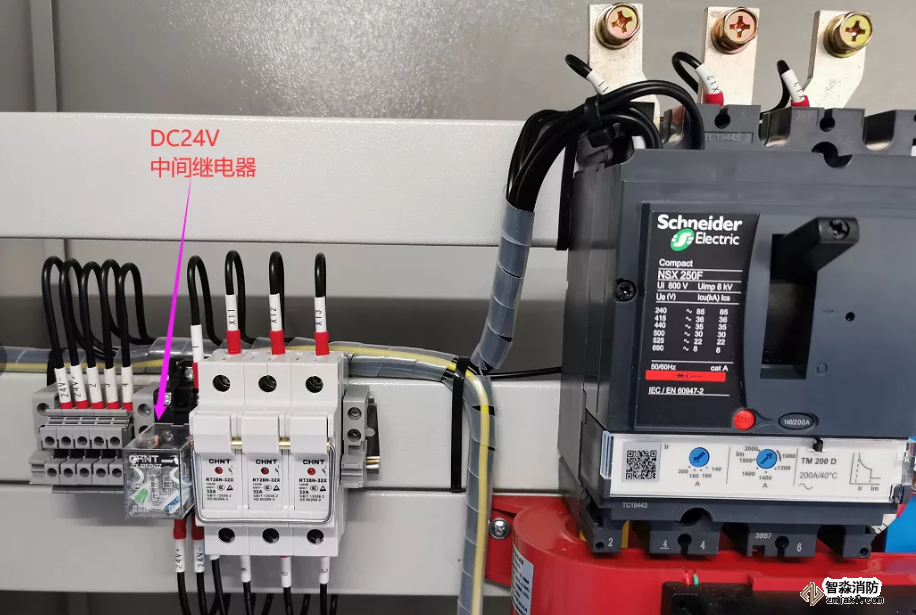

(干接點實物實例圖)

海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.qzswhl.com/;海灣服務熱線:18910580194
