室內給水排水與小區給排水是相互聯系的，室內給水系統的水源來自于小區給水干管，而室內污水廢水則通過排水管道排入室外小區的排水系統。它們之間的界限是：給水系統以接入建筑物供水管的閥門為界；排水系統已排出建筑物的第一個排水檢查井為界。

生活給水系統：供給人們飲用、洗滌、烹飪等生活用水；

生產給水系統：供給生產設備冷卻、原料和產品的洗滌以及各類產品制造過程中所需的生產用水。

消防給水系統：供給各類消防設備滅火用水。

二、室內給水系統的組成

1、引入管：指室外給水管網與建筑物內部給水管道之間的聯絡管段也稱進戶管。

2、水表節點：指引入管上裝設的水表及其前后設置的閥門，泄水裝置的總稱。閥門用于關閉管網，以便維修和拆換水表；泄水裝置作用主要是在檢修時放空管網，檢測水表精度。

3、管道系統：是指建筑內部給水水平干管或垂直干管、立管、支管等組成的系統。

給水管道主要采用管材：鋼管和鑄鐵管。生活給水管管徑≤150mm時，應采用熱浸鍍鋅工藝生產的鍍鋅鋼管；管徑≥150mm時，可采用給水鑄鐵管；埋地管管徑≥75mm時，宜采用給水鑄鐵管。生活消防共用給水系統應采用鍍鋅鋼管。

4、給水管道附件：指管路上的截止閥、閘閥、止回閥及各式配水龍頭等，用于調節管道系統中水量水壓，控制水流方向以及關斷水流便于管道儀表和設備檢修的各類閥門。

常見的閥門有：

1）截止閥：關閉嚴密，水流阻力較大，只適用于管徑小于50mm的管路上。

2）閘閥：全開時水流直線通過，水流阻力小，適用于管徑大于50mm的管道。

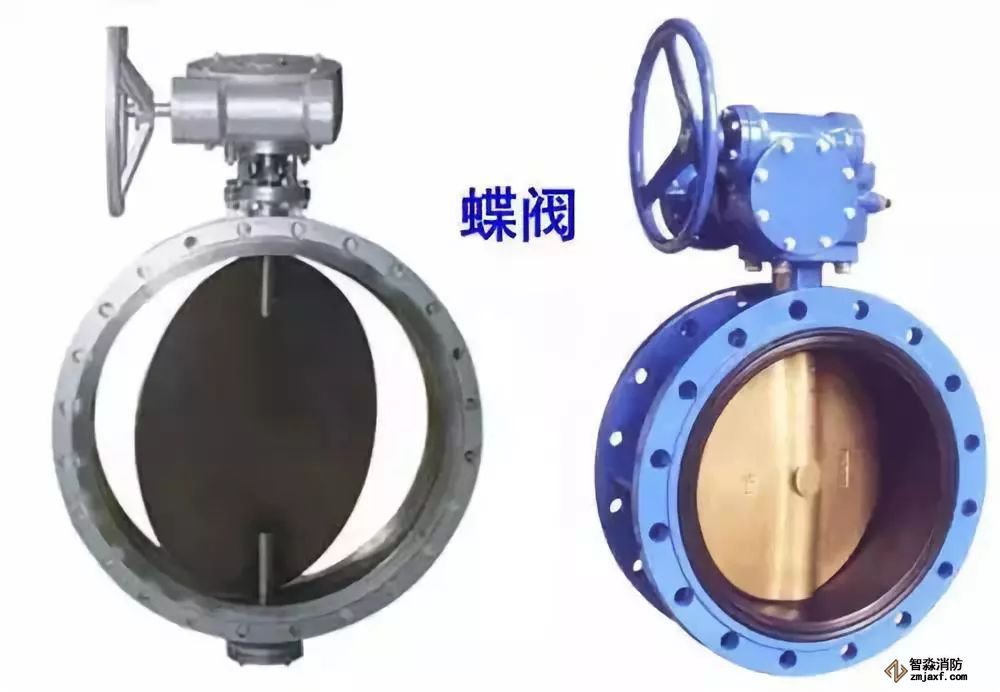

3）蝶閥：閥板在90度范圍內翻轉，調節，節流和關閉水流。

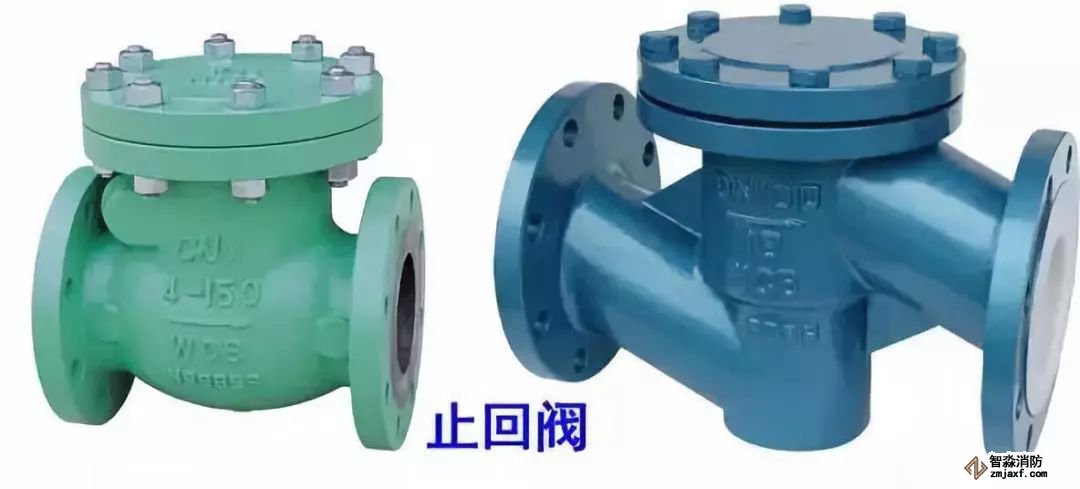

4）止回閥：用以阻止管道中水流的方向流動。

5）配水龍頭。

5、用水設備：

包括：衛生器具、消防設備和生產用水設備等。

6、升壓和儲水設備：

當室外給水管網的水壓不足或建筑物內部對供水安全性和穩定性要求比較高時，需在給水系統中設置水泵，水箱、氣壓給水設備和儲水設備等。

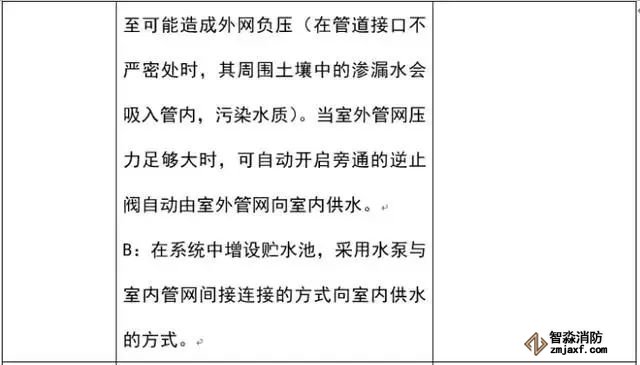

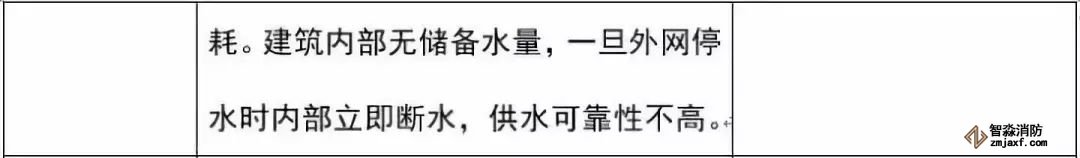

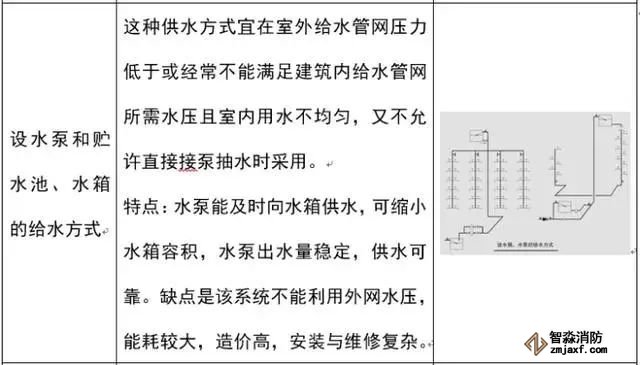

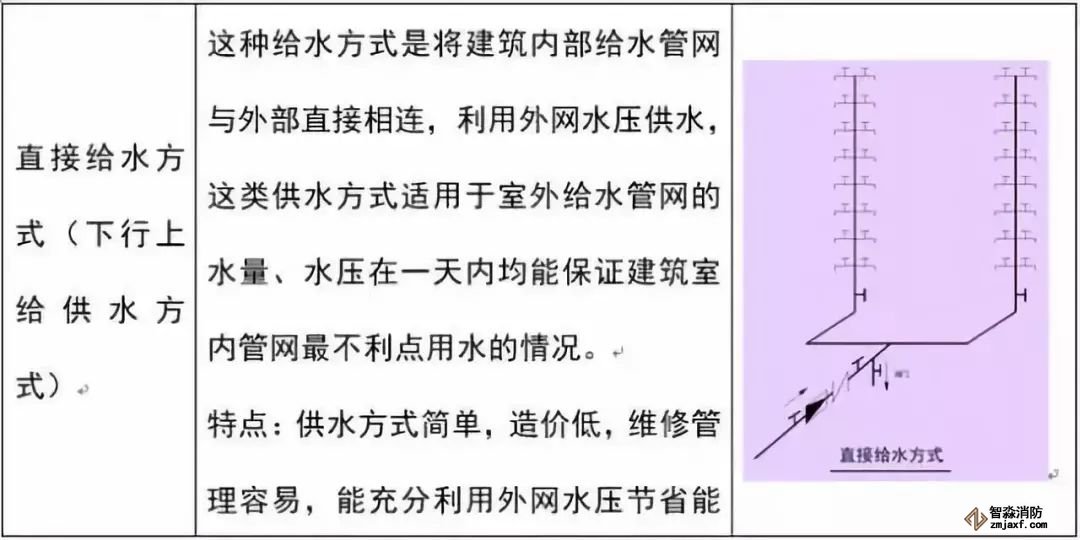

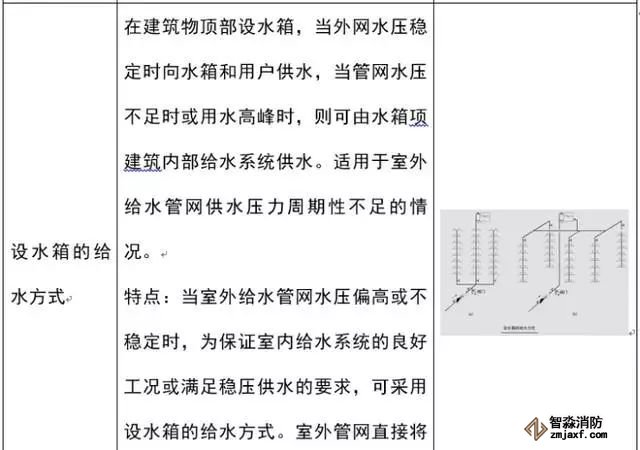

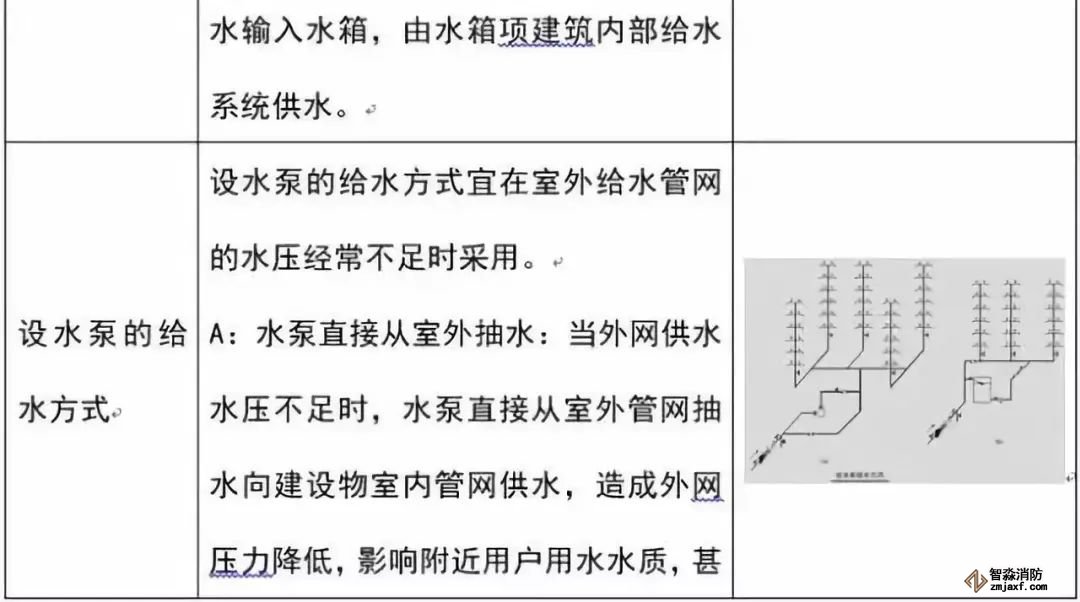

建筑內部給水方式：

建筑內部排水系統類型

按系統接納的污廢水類型不同，建筑內部排水系統可分為三類。

1、生活排水系統

生活排水系統是排除居住建筑，公共建筑及工廠生活間的污廢水。生活排水系統又可分為：排除沖洗便器的生活污水排水系統和排除洗滌廢水的生活廢水排水系統。生活廢水經過處理可作為雜用水，用于沖洗廁所或綠化。

2、工業廢水排水系統

工業廢水排水系統是排除工藝生產過程中產生的污廢水。為便于污廢水的處理和綜合利用，按污染程度可分為生產污水排水系統和生產廢水排水系統，污染程度較重的生產污水經過處理后達到排放標準排放，生產廢水污染較輕，可作雜用水加以回用。

3、屋面雨水排除系統

用于收集降落在大屋面建筑和高層建筑屋面上的雨雪水。

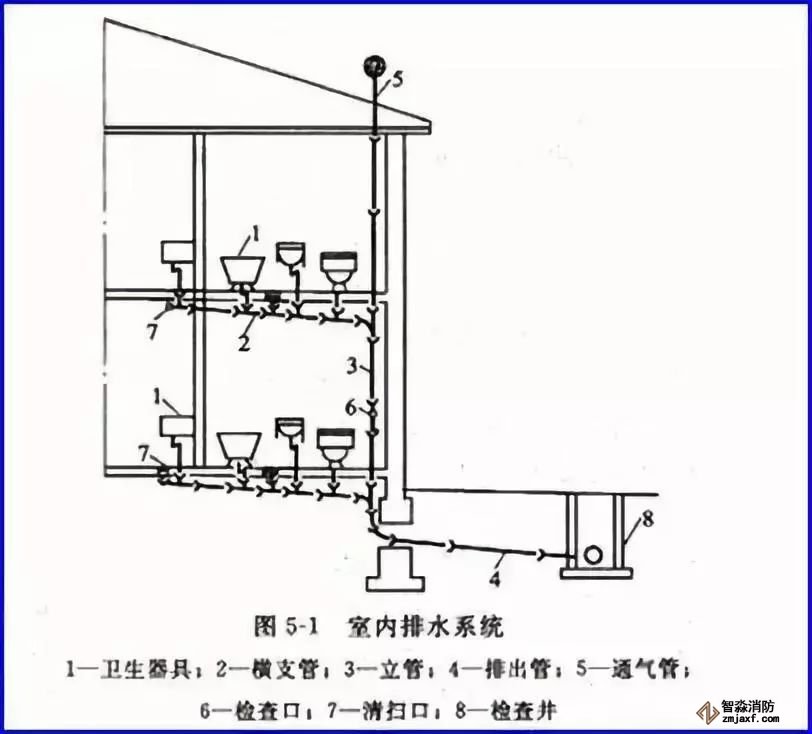

建筑內部排水的組成：

1、衛生器具和生產設備受水器

衛生器具是建筑內部排水系統的起點。用來滿足日常生活和生產過程中各種衛生要求，收集和排除污廢水的設備。

大便器、小便器、沖洗設備、洗臉盆、盥洗槽、浴盆、淋浴器、洗滌盆、地漏。

2、排水管道系統

由連接衛生器具的排水管道，有一定坡度的橫支管、立管、埋設在室內地下的總橫干管和排出到室外的排出管等組成。

3、通氣系統

建筑內部排水管內是水氣兩相流，為防止因氣壓波動造成的水封破壞使有毒有害氣體進入室內，需設置通氣系統。

當建筑物層數和衛生器具不多時，可將排水立管上端延伸出屋頂，進行升頂通氣，不用設專用通氣管。

當建筑物層數和衛生器具較多時，因排水量大，空氣流動過程宜受排水過程干擾，須將排水管和通氣管分開，設專用通氣管道。

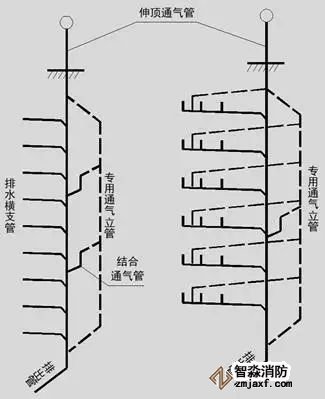

排水系統通氣立管設置情況：

A：?jiǎn)瘟⒐芘潘到y(tǒng)，只有1根排水立管，不設專門通氣立管的系統；

B：雙立管排水系統：也叫雙管制排水系統，由1根排水立管和1根通氣立管組成；

C：三立管排水系統：也叫三管制排水系統，由1根生活污水立管，1根生活廢水排水立管和1根通氣立管組成。

通氣系統的布置和敷設要求：

1）伸頂通氣管高出屋面不小于0.3米，但應應大于該地區最大積雪厚度，屋頂有人停留時應大于2米；

2）連接4個及4個以上衛生器具，且長度大于12米的橫支管和連接6個及6個以上大便器的橫支管上要設環形通氣管，環形通氣管應在橫支管起端的兩個衛生器具之間接出，在排水橫支管中心線以上與排水橫支管呈垂直或45度連接。

3）專用通氣立管每隔2層，主通氣立管每隔8-10層設置結合通氣管與污水立管連接；

4）專用通氣立管和主通氣立管的上端可在最高衛生器具上邊緣或檢查口以上不小于0.15米處與污水立管以斜三通連接，下端在最低污水橫支管以下與污水立管以斜三通連接；

5）通氣立管不得接納污水、廢水和雨水，不得與通風管或煙道連接。

4、清通設備：為疏通建筑內部排水管道保障排水暢通，需設置清通設備。在橫支管上設清掃口，在立管上設置檢查口，室內埋地橫干管上設檢查井。

5、抽升設備：民用建筑的地下室，人防建筑物，高程建筑地下技術層，某些工廠車間的地下室和地下鐵道及地下建筑物的污廢水不能自流排出室外，須設污廢水提升設備。

7、污水局部處理構筑物：室內污水不符合排放要求時，必須進行局部處理，如沉淀池、隔油池、化糞池、中和池、消毒池等。

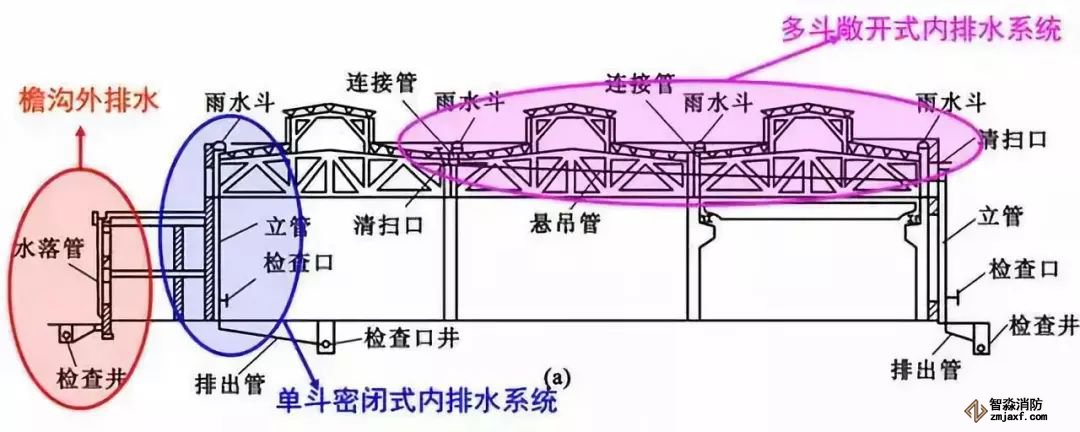

建筑雨水排水系統：

降落在屋面的雨水和雪水，特別是暴雨，在短時間內會形成積水，需要設置屋面排水系統，有組織，系統的將屋面的雨水及時排除。屋面雨水的排除方式按雨水管道的位置分為外排水系統和內排水系統。

1、外排水：是指屋面不設雨水斗，建筑物內部沒有雨水管道的雨水排除方式。按屋面有無天溝，又可以分為檐溝外排水和天溝外排水兩種方式。

2、內排水：是指屋面設置雨水斗，建筑物內部有雨水管道的雨水排水系統。對于屋面設立天溝有困難的殼形屋面或設有天窗的廠房考慮設立內排水系統，對于建筑立面要求高的高層建筑，大屋面建筑及寒冷地區的建筑的外墻設置雨水排水立管有困難時，也可考慮采用內排水形式。

1）內排水系統的組成：雨水斗、連接管、懸吊管、立管、排出管、埋地干管和檢查井組成。

2）分類

A：內排水系統按雨水斗的連接方式可分為單斗和多斗雨水排水系統。

單斗系統：一般不設懸吊管，多斗系統中懸吊管將雨水斗和排水立管連接起來。

多斗系統：懸吊管上連接多個雨水斗（一般不得多于4個）的系統。其排水量大約為單斗的80%，在條件允許的情況下，應盡量采用單斗排水，以充分發揮管道系統的排水能力。

B：按排除雨水的安全程度，內排水系統分為敞開式和密閉式兩種排水系統。

敞開系統：為重力排水，檢查井設置在室內，敞開式可以接納生產廢水，省去生產廢水的排出管，但在暴雨時可能出現檢查井冒水現象。

密閉系統：雨水由雨水斗收集，進入雨水立管，或通過懸吊管直接排至室外的系統，室內不設檢查井。密閉式排出管為壓力排水。

一般為安全可靠，宜采用密閉式排水系統。

3、混合排水系統

大型工業廠房的屋面形式復雜，為了及時有效地排除屋面雨水，往往同一建筑物采用幾種不同形式的雨水排除系統，分別設置在屋面的不同部位，由此組合成屋面雨水混合排水系統。

分類和組成

1、按熱水供水范圍的大小，可分為，局部熱水供應系統、集中熱水供應系統和區域熱水供應系統。

（1）局部熱水供應系統：供水范圍小，熱水分散制備，靠近用水點設置小型加熱設備供一個或幾個配水點使用，熱水管路較短，熱損失較少。適用于使用要求不高，用水點少而分散的建筑和車間。

（2）集中熱水供應系統：供水范圍大，熱水集中制備，用管道輸送到各配水點。一般在建筑內設專用鍋爐房或熱交換器將水集中加熱后通過熱水管道將水輸送到一幢或幾幢建筑使用。這種系統加熱設備集中，管理方便，設備系統復雜，建設投資較高，管路熱損失較大，適用于熱水用量大、用水點多且分布較集中的建筑。

（3）區域熱水供應系統：水在熱電廠或區域性鍋爐房或區域熱交換站加熱，通過室外熱水管網將熱水輸送至城市街坊、住宅小區各建筑中。該系統便于集中統一維護管理和熱能綜合利用，并且消除分散的小型鍋爐房，減少環境污染，設備、系統復雜，需敷設室外供水和回水管道，基建投資較高，適用于要求供熱水的集中區域住宅和大型工業企業。

室內熱水系統的組成：

熱媒系統（第一循環系統）、熱水供應系統（第二循環系統)和附件。

（1）熱媒系統：

熱媒系統由熱源、水加熱器和熱媒管網組成。

工作原理：由鍋爐生產的蒸汽（或過熱水）通過熱媒管網送到水加熱器加熱冷水，經過熱交換后蒸汽變成冷凝水，靠余壓送到冷凝水池，冷凝水和新補充的軟化水經過冷凝循環泵送回鍋爐加熱為蒸汽，如此循環完成熱交換的傳遞作用。

（2）熱水供應系統（第二循環系統）

熱水供應系統由熱水配水管網和回水管網組成。

工作原理：被加熱到一定溫度的熱水，從水加熱器出來經配水管網送至各熱水配水點，而水加熱器的冷水由屋頂水箱哦給水管網補給。為了保證各用水點都有規定水溫的熱水，在立管和水平管設回水管，使一定量的熱水經過循環水泵流回水加熱器以補充管網所損失的熱量。

（3）附件：包括蒸汽熱水的控制附件及管道的連接附件。如溫度自動調節器（控制出水水溫）、疏水器（進行汽水分離，減少蒸汽損失）、減壓閥、膨脹罐、自動排氣閥、膨脹管和膨脹水箱（吸收工作介質因溫度變化增加的那部分體積）、管道補償器（補償吸收管道受熱或冷凝時管道軸向熱變形）等 。

熱水供水方式：

1、分類：

（1）按管網壓力工況的特點可分為：開式和閉式。

（2）按熱水加熱方式不同分為：直接加熱和間接加熱

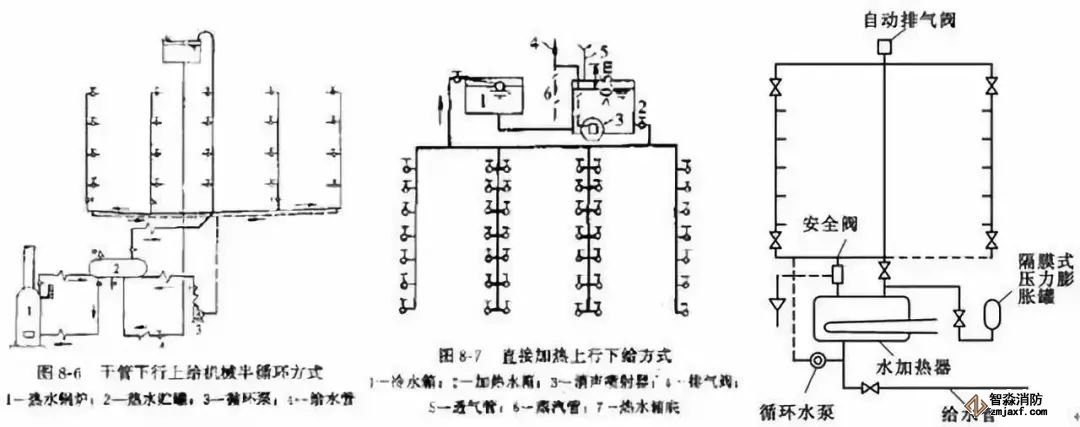

（3）按熱水管網設置循環管網的方式不同：全循環、半循環、無循環。

（4）按熱水配水干管位置不同，分為：下行上給供水方式和上行下給的供水方式。

（5）按熱水循環動力不同，分為：機械循環和自然循環。

2、分類介紹：

（1）開式熱水供水方式

在管網頂部設有水箱，管網與大氣相通，系統內部的水壓僅取決于水箱的設置高度，不受室外給水管網水壓波動影響。

該方式適用于室外給水管網水壓波動大，用戶用水水壓要求穩定的情況。該方式的管道系統中，必須設置高位冷水箱和膨脹水管，或開式加熱水箱。

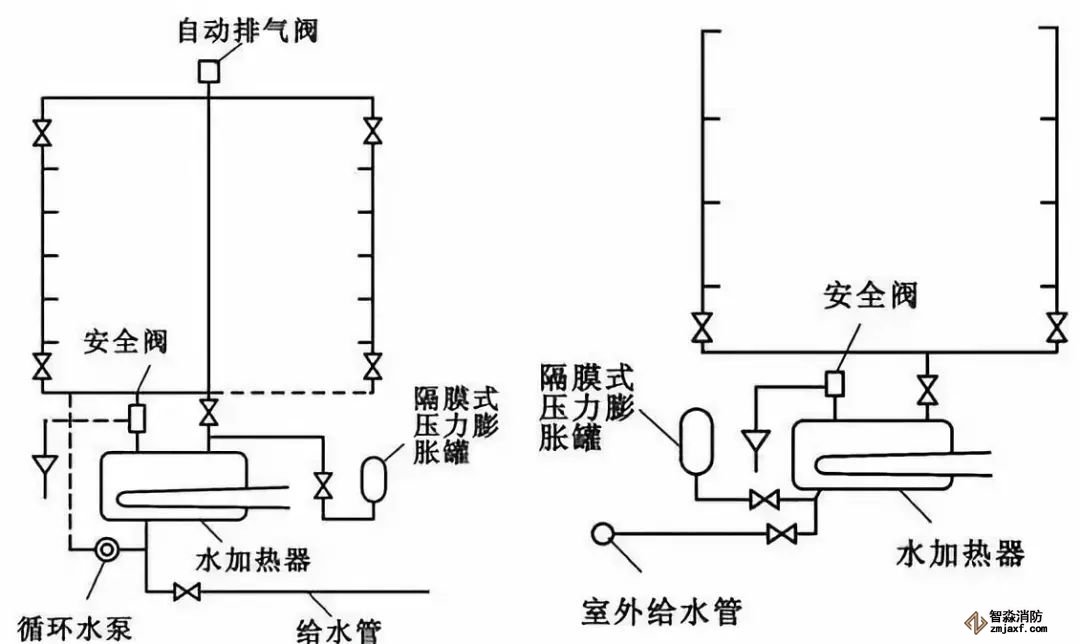

（2）閉式熱水供水方式

管網不與大氣相連通，冷水直接進入水加熱器，需設安全閥或增設隔膜式壓力膨脹罐或膨脹管以確保系統安全運轉。

具有管路簡單，水質水量不易受外界污染的優點，但水壓穩定性較差。

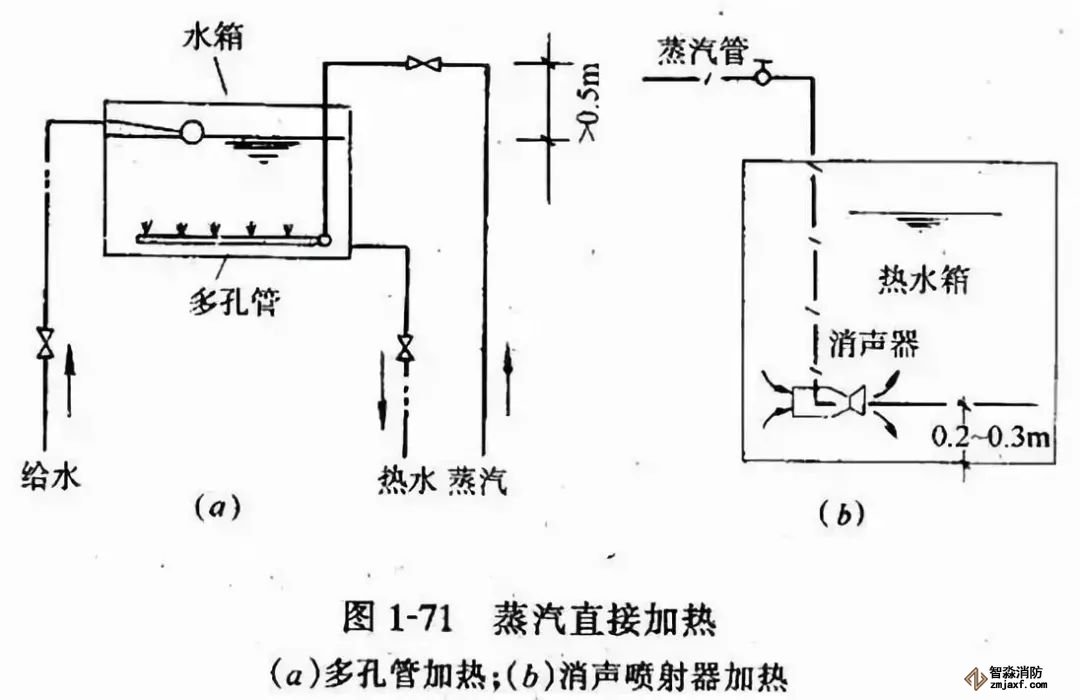

（3）直接加熱

也稱為一次換熱，是利用以燃?xì)?、燃油、燃煤為燃料的熱水鍋爐，把冷水直接加熱到所需的溫度，或?qū)⒄羝苯油ㄈ肜渌谢旌现苽錈崴?/span>

該熱水供應方式的熱效率高，節能，蒸汽直接加熱時設備簡單，但噪聲大，對蒸汽質量要求高，運行費用高。

適用于：對噪聲無嚴格要求的公共浴室、洗澡房、工礦企業用戶。

（4）間接加熱：也稱為二次換熱，是將熱媒通過水加熱器把熱量傳遞給冷水達到加熱冷水的目的，在加熱過程中熱媒與被加熱水不直接接觸。

適用于要求供水穩定，安全、噪聲要求低的旅館、住宅、醫院等，運行費用低對水質不產生污染，供水安全穩定。

（5）全循環熱水供應方式

是指熱水干管，熱水立管及熱水支管均能保持熱水循環，各用水點隨時打開配水龍頭均能提供符合要求的熱水，該方式用于特殊要求的高標準建筑中，如高級賓館，旅店。

（6）半循環熱水供應方式

半循環熱水供應方式又分為立管循環和干管循環熱水供水方式。

立管循環熱水供水方式：指熱水干管和熱水立管管內均保持有熱水的循環，打開配水龍頭時只需放掉熱水支管中少量的存水，就能獲得規定水溫的熱水。適用于全日供應熱水的建筑和設有定時供應熱水的高層建筑中。

干管循環熱水供應方式：是指僅保持熱水干管內的熱水循環，多用于采用定時供應熱水的建筑中。

（7）無循環熱水供應方式

是指在熱水管網中不設任何循環管道。

適用于：熱水供應系統小，使用要求不高的定時供應系統，如公共浴室，洗衣房等。

（8）自然循環方式

是利用配水管和回水管中水的溫度差所形成的水的密度差，從而產生壓力差，形成循環作用水頭，使管網內維持一定量的循環流量，以補償配水管道的熱損失，保證用戶對水溫的要求。

（9）機械循環方式

是在回水干管上設置循環水泵，利用水泵作為循環動力強制一定量的熱水在管網系統中不停地循環流動，以補償配水管道的熱損失，保證管中熱水的溫度要求。

（10）熱水管網的布置方式分為上行下給式和下行上給式兩種形式。

一、建筑消防系統的基本類型

建筑消防給水系統根據使用滅火劑的種類和滅火方式一般分為三種：

1）消火栓給水系統；

2）自動噴水滅火系統；

3）其他使用非水滅火劑的固定滅火系統（如干粉滅火系統；鹵代烷滅火系統）

二、室內消火栓給水系統

1、消火栓給水系統的組成：

消火栓給水系統是由水槍、水帶、消火栓、消防管道、消防水池、高位水箱、水泵接合器及增壓水泵等組成。

消防水池（無室外消火水源的情況下，用于貯存火災持續30min的消防用水量。當消防水池與生產或者生活水池合用時，應有消防水不被動用的措施。）

消防水箱（用于撲救初期火災，一般采用消防水箱和生活水箱合用，以保證箱內貯存水保持流動，防止水質變壞，同時水箱的安裝高度應保證建筑物內最不利點消火栓所需水壓要求，貯存水量應滿足室內10min消防用水量。）

水泵結合器（是連接消防車向室內消防給水系統加壓供水的裝置，一端由消防給水管網水平干管引出，一端設于消防車易于接近的地方。）

地上式：栓身與接口高出地面，目標顯著，使用方便；

地下式：安裝在路面下，不占地方，不易遭到破壞，特別適用于寒冷地區；

墻壁式：安裝在建筑物墻根處、墻壁上只露出兩個接口和裝飾標牌，目標清晰、美觀、使用方便。

2、室內消火栓的設置要求

1）設有消防給水的建筑物，其各層（無可燃物的設備層除外）均應設置消火栓；

2）室內消火栓的布置，應保證有兩支水槍的充實水柱同時到達室內任何部位；

3）室內消火栓栓口的靜水壓應不超過80m水柱，如超過80m水柱時，應采用分區給水系統。消火栓栓口處的出水壓力超過50m水柱時，應有減壓設施；

4）消防電梯前室應設室內消火栓。

3、消火栓系統的給水方式

1）室外給水管網直接供水的方式

室外給水管網提供的水量和水壓，應在任何時候均能滿足室內消火栓給水系統所需的水量、水壓要求。

此方式常采用兩種形式：一種是消防管道與生活（或生產）管網共用系統；另一種是獨立消防管道系統。

2）設水箱的消火栓給水方式

由室外給水管網向水箱供水，箱內貯存10min消防用水量?；馂?zāi)初期由水箱向消火栓給水系統供水；火災延續可由室外消防車通過水泵接合器向消火栓給水系統加壓供水。

適用條件：外網水壓變化較大。用水量小時：水壓升高能夠向高位水箱供水；用水量大時：不能滿足建筑消火栓系統的水量、水壓要求。

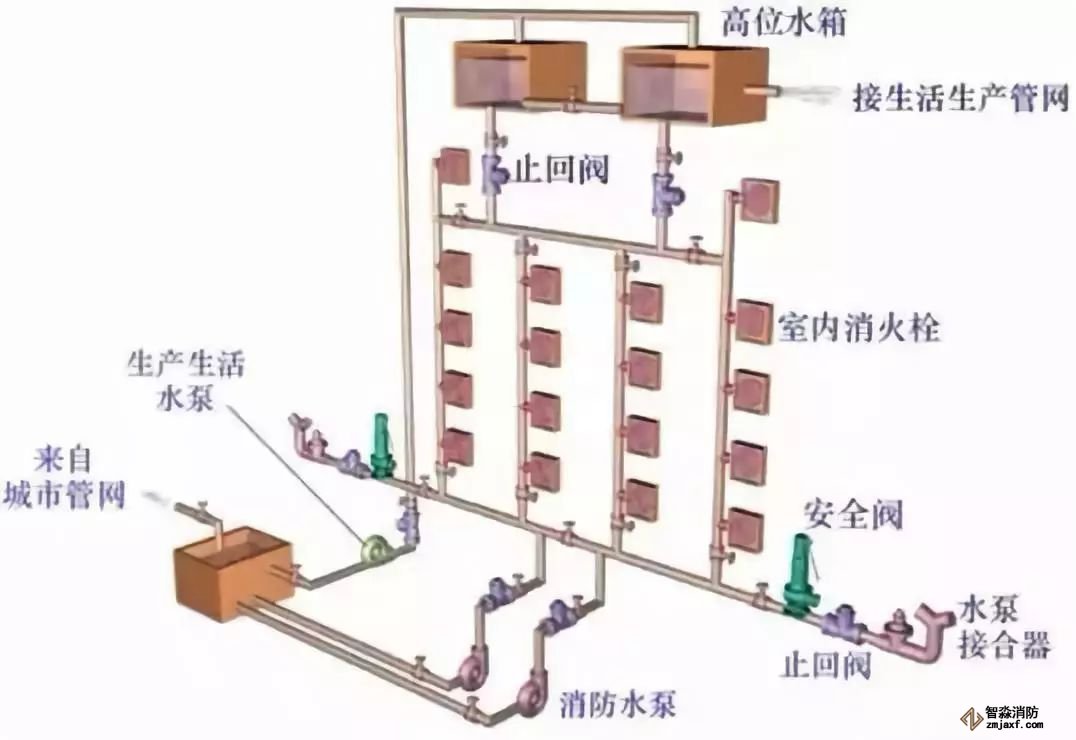

3）設有水泵、高位水箱的消火栓給水方式

當室外給水管網的水壓不能滿足室內消火栓給水系統的水壓要求時，高位水箱由生活水泵補水，貯存10min的消防用水量，供火災初期滅火，火災后期由消防水泵加壓供水滅火。

4）設水池、水泵的消火栓給水方式

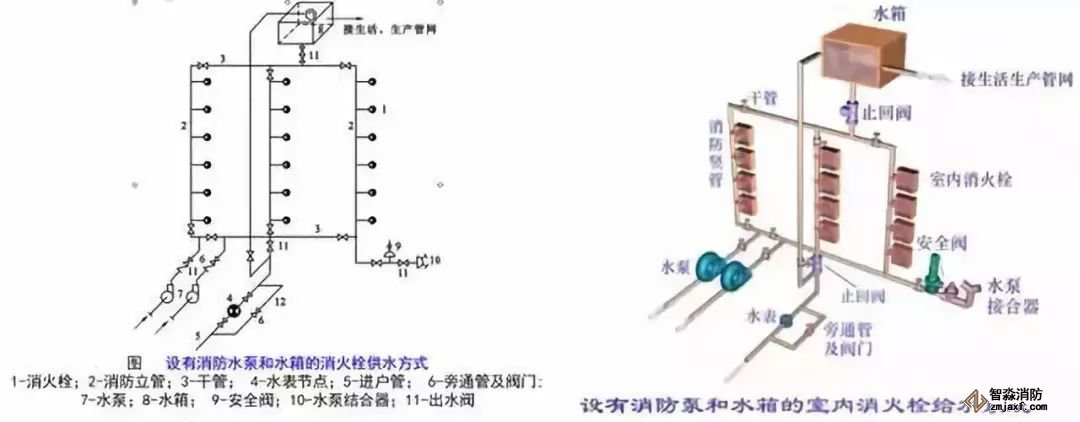

5）設水泵、水池、水箱的消火栓給水方式

6）分區的消火栓給水方式

設置特點：室外給水管網向低區和高位水箱供水貯存10min消防用水量。高區火災初起時：由水箱向高區消火栓給水系統供水；當水泵啟動后，由水泵向高區消火栓給水系統供水；

低區滅火：水量、水壓由外網保證。

適用于：外網僅能滿足建筑物低區建筑消火栓給水的水量、水壓要求，不滿足高區滅火的水量、水壓要求；當?shù)夭块T(mén)不允許消防水泵直接從外網抽水；高層建筑由于樓高，消防管道上、下部的壓差很大，當消火栓處最大壓力超過0.8MPa時，必須分區供水。

自動噴水滅火系統特征：

通過加壓設備將水送入管網至帶有熱敏元件的噴頭處，噴頭在火災的熱環境中自動開啟灑水滅火。

撲滅初期火災其功效較高，成功率在97%以上。在國外一些國家的公共建筑都要求安裝和設置自動噴水滅火系統，對火災的早期起到撲滅、控制火勢和發出火警信號的作用。

1、自動噴水滅火系統的組成：

自動噴水滅火系統的種類較為多樣，但無論哪種類型，自動噴水滅火系統的組成一般包括：水源、加壓貯水設備、噴頭、管網系統、報警裝置。

2、自動噴水滅火系統的種類：

根據噴頭的開、閉形式和管網充水與否分為以下幾種系統。

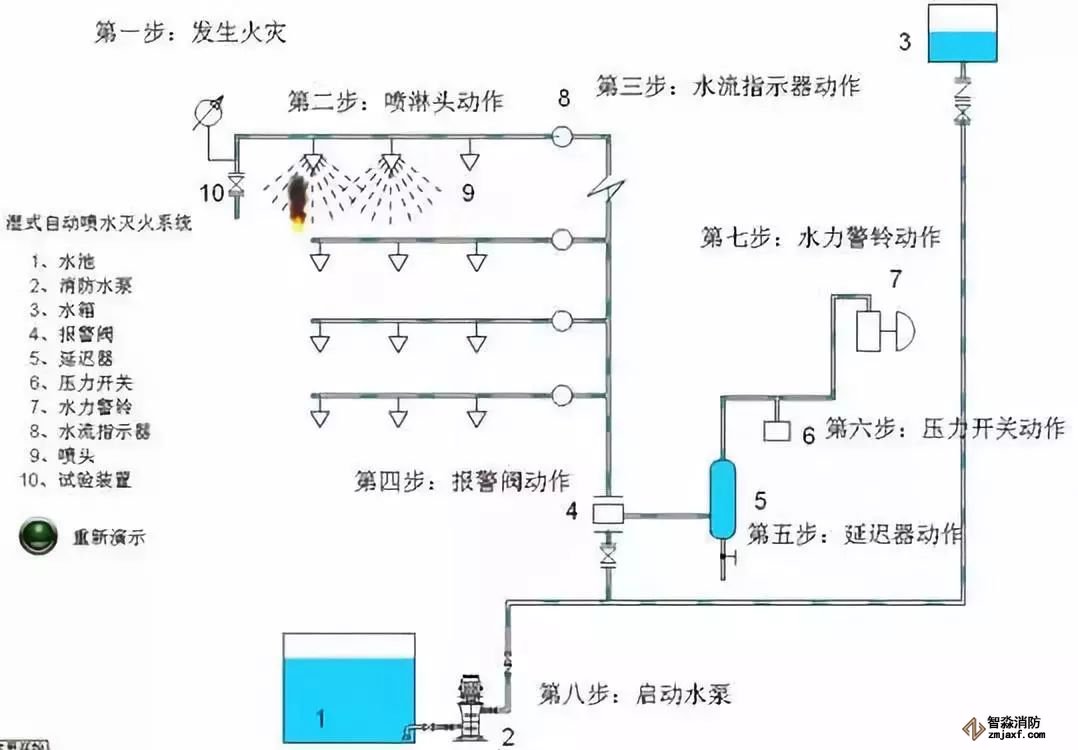

1)濕式自動噴水滅火系統

組成：濕式系統由閉式噴頭、濕式閥、水力警鈴和供水管路等組成，為噴頭常閉的滅火系統。

系統特點：管網中充滿有壓力水，當建筑物發生火災，火點溫度達到開啟閉式噴頭時，噴頭出水滅火，在正常狀態下，此系統充滿壓力水。

工作原理：當被保護范圍內的樓層角落出現火警，溫度超逾閉式噴頭的額定溫度時，噴頭的溫感元件炸開，即時噴水滅火。同時，該層的水流指示器被水流觸動，轉化為電訊號，在總值班室的火警訊號控制箱的顯示屏上，發出該區域的火警訊號。另外，水力警鈴被水流推動，發出報警鈴聲，及系統壓力下降，觸動壓力開關，從而開啟補給水泵，保障火警區域的噴頭灑水有足夠的流量和水壓，有效撲滅災情。這一系列的動作，大約在噴頭開始噴水后30秒內即可完成。

2)干式自動噴水滅火系統

系統組成：干式自動噴水滅火系統組成：干式噴頭、干式閥、水力警鈴、排氣加速器、自動充氣裝置和供水管路等組成。

系統發展：為了滿足寒冷和高溫場所安裝自動噴水滅火系統的需要，在濕式系統的基礎上發展起來的。

系統特點：為噴頭常閉的滅火系統，管網中平時不充水，只充有有壓空氣（或氮?dú)猓史Q(chēng)之為干式系統。當建筑物發生火災火點溫度達到開啟閉時噴頭時，噴頭開啟排氣、充水滅火，為噴頭常閉的滅火系統。

工作原理：當建筑發生火災，火點溫度達到開啟閉式噴頭時，噴頭開啟，排氣、充水、滅火。

優點：管網中平時不充水，對建筑物裝飾無影響，對環境溫度也無要求，適用于采暖期長而建筑內無采暖的場所。

缺點：該系統滅火時，需要先排氣，故該系統噴頭噴水滅火不如濕式系統及時。

3)預作用噴水滅火系統

系統組成：閉式噴頭、雨淋閥、火災自動探測報警裝置、自動充氣裝置和供水管路組成。

系統特點：為噴頭常閉的滅火系統，管網中平時不充水，發生火災時，火災探測器報警后，自動控制系統控制閥門排氣、充水，由干式變?yōu)闈袷?。只有?dāng)著火點溫度達到噴頭開啟溫度時，才開始噴水滅火。該系統綜合了上述兩種系統的特點，管網平時不充水――不影響建筑物的裝修和裝飾；管網有預報警充水過程――能在著火點溫度達到噴頭開啟溫度時及時滅火。

適用：預作用噴水滅火系統的適用于冬季結凍和不能采暖的建筑物內，以及不允許有誤噴而造成水漬損失的建筑物（如高級旅館、醫院、重要辦公樓、大型商場等）。

4)雨淋?chē)娝疁缁鹣到y(tǒng)

系統組成：由開式噴頭、雨淋閥、火災自動探測報警裝置、水力警鈴和供水管路組成。

系統特點：雨淋系統安裝各種開式噴頭，噴頭噴水由火災自動探測報警裝置通過雨淋閥來控制。雨淋閥打開后，所有噴頭同時噴水，好似傾盆大雨，故被稱為雨淋系統或洪水系統。

該系統具有出水量大，滅火及時的優點，適用于火災蔓延快，危險性大的建筑物和建筑部位。

5)水幕系統和水噴霧系統

水幕系統和水霧系統與雨淋系統一樣，都是開式系統。從系統的組成、控制方式到工作原理都與雨淋系統相同，區別只是在于水幕系統和水霧系統分別采用的是水幕噴頭和噴霧噴頭，而不是雨淋系統中的開式噴頭。

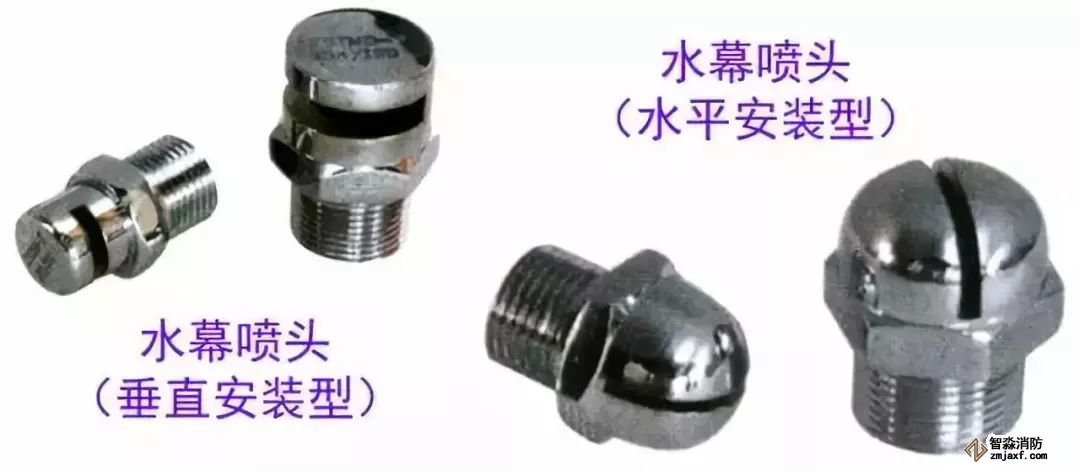

水幕系統：該系統在布置上采用線狀布置，發生火災時主要起到阻火、冷卻和隔離火源的作用，不是直接用來?yè)錅缁馂?zāi)。適用于需防火隔離的部位，如大型公共舞臺與觀眾之間的隔離水簾、消防防火卷簾的冷卻等。

水噴霧系統：該系統采用的噴霧噴頭，把水粉碎成細小的水霧滴后噴射到正在燃燒的物質表面，通過表面冷卻、窒息以及乳化、稀釋的同時作用實現滅火。

3、自動噴水滅火系統的噴頭及控件

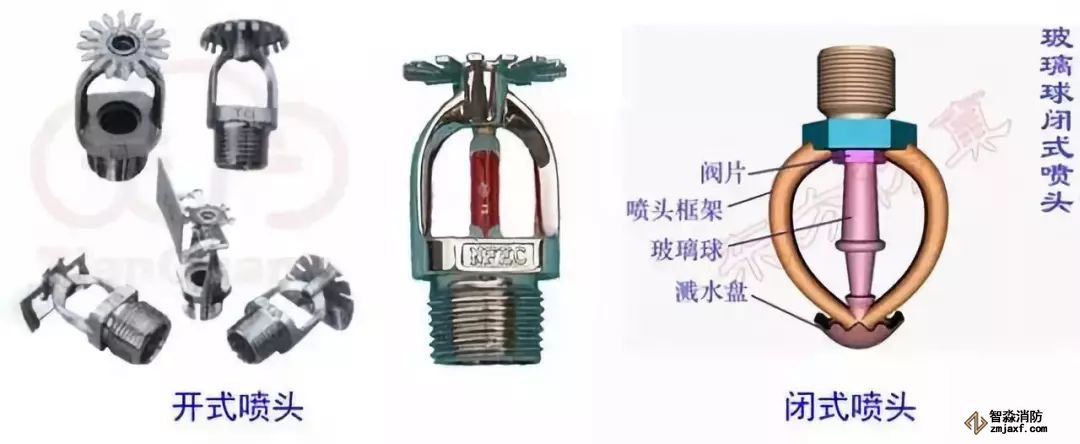

1）噴頭

閉式（噴頭噴口由熱敏元件組成，達到一定溫度后自動開啟，如玻璃球爆炸、易熔合金脫離。）

開式（根據用途分為開啟式、水幕和噴霧三種類型）

其構造按濺水盤的形式和安裝位置有直立型、下垂型、邊墻型、普通型、吊頂型和干式下垂型灑水噴頭之分。

2）報警閥：其作用是開啟和關閉管網的水流，傳遞控制信號至控制系統并啟動水力警鈴直接報警。報警閥有濕式、干式、干濕式和雨淋式4種。

組成及功能：由濕式報警閥及附加的延時器，水力警鈴、壓力開關、壓力表和排水閥等組成。濕式報警閥是自動噴水滅火系統的核心部件，起著向噴水系統單向供水和在規定流量下報警的作用。

干濕式報警閥是由濕式、干式報警閥依次連接而成的，在溫暖季節用濕式裝置、在寒冷季節用干式裝置；雨淋閥用于雨淋、預作用、水幕、水噴霧自動滅火系統。

3）水流報警裝置

主要有：水力警鈴、水流指示器和壓力開關。

當報警閥打開消防水源后，具有一定壓力的水流沖動葉輪打鈴報警。

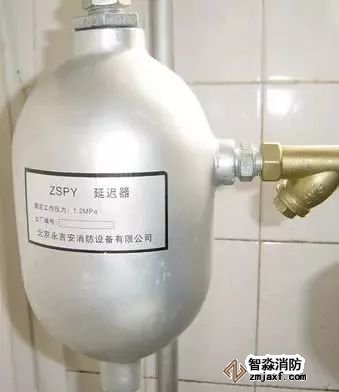

4）延遲器：是一個罐式容器，安裝在報警閥與水力警鈴之間。

主要是用來防止由于水壓波動原因引起報警閥開啟而導致誤報火警。報警閥開啟后，水流需要經30S左右充滿延遲器，然后方可打響水力警鈴。

5）火災探測器：火災探測器是自動噴水滅火系統的重要組成部分。常見的有感煙、感溫探測器。是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有了火情,就將火災的特征物理量,如溫度、煙霧、氣體和輻射光強等轉換成電信號,并立即動作,向火災報警控制器發送報警信號。

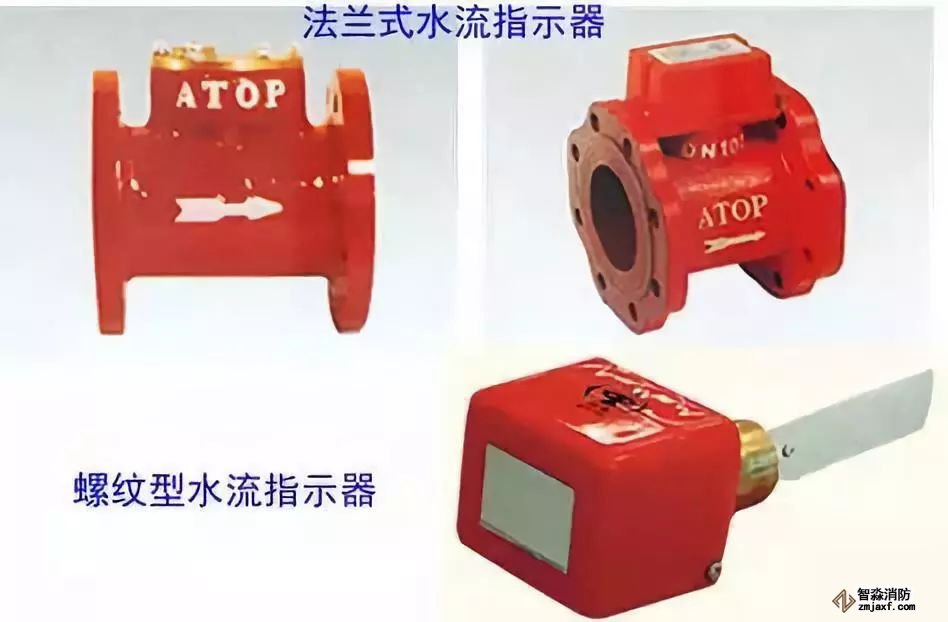

6）水流指示器

工作原理：水流指示器主要應用在自動噴水滅火系統之中，通常安裝在每層樓宇的橫干管或分區干管上，對干管所轄區域，作監控及報警作用。當某區域發生火警，噴水滅火，輸水管中的水流推動水流指示器的槳片，可將水流動的信號轉換為電信號，對系統實施監控，報警的作用。

其他固定滅火系統：

1、干粉滅火系統：以干粉作為滅火劑的滅火系統。干粉滅火劑是一種干燥的、易于流動的細微粉末，平時貯存于干粉滅火器或干粉滅火設備中，滅火時由加壓氣體（二氧化碳或氨氣）將干粉從噴嘴射出，形成一股霧狀粉流射向燃燒物，起到滅火作用。

干粉根據用途分為以下幾種：

1）普通型（BC類）干粉，適用于撲救易燃、可燃液體如汽油、潤滑油等火災，也可用撲救可燃?xì)怏w（如液化氣、乙炔氣等）和帶電設備的火災。

2）多用途型（ABC類）干粉，適用于撲救可燃液體、可燃?xì)怏w、帶電設備和一般固體物質如木材、棉、麻、竹等形成的火災。

3）金屬專用型（D類）干粉，適用于撲滅金屬的燃燒。干粉可與燃燒的金屬表層發生反應而形成熔層，與周?chē)諝飧艚^，使金屬燃燒窒熄。

干粉滅火具有滅火歷時短、效率高、絕緣好、滅火后損失小、不怕凍、不用水、可長期貯存等優點。

2、泡沫滅火系統

工作原理是使其與水混溶后，產生一種可漂浮、粘附在可燃、易燃液體、固體表面，達到隔絕、冷卻，使燃燒物質熄滅。

泡沫滅火劑有以下類型：

1）化學滅火劑

這種滅火劑是由結晶硫酸鋁Al2(SO4)3·H2O和碳酸氫鈉NaHCO3組成。使用時使兩者混合反應后產生CO2滅火，我國目前僅用于裝填在滅火器中手動使用。

2）合成型泡沫滅火劑：目前國內應用較多的有凝膠型、水成膜和高倍數等三種合成型泡沫液。泡沫滅火系統廣泛用于油田、煉油廠、油厙、發電廠、汽車庫、飛機庫、礦井坑道等場所。

泡沫滅火系統按其使用方式有固定式、半固定式和移動式之分。

3、二氧化碳滅火系統

二氧化碳滅火系統是一種具有不污損保護物、滅火快、空間淹沒效果好等優點的氣體滅火系統。

CO2滅火劑是液化氣體型，一般以液相CO2貯存在高壓瓶?jī)?nèi)。當CO2以氣體噴向燃燒物時，產生冷卻和隔離氧氣的作用。CO2滅火系統的選用要根據防護區和保護對象具體情況確定。

全淹沒CO2滅火系統適用于無人居留或發生火災能迅速（30S以?xún)?nèi)）撤離的防護區；局部CO2滅火系統適用于經常有人的較大防護區內，撲救個別易燃燒設備或室外設備。

4、蒸汽滅火系統：蒸汽滅火系統只有在經常具備充足蒸汽源的條件下使用的一種滅火方式。其工作原理是向火場燃燒區內施放蒸汽，阻止空氣進入燃燒區至使燃燒窒息。

5、新型氣體（鹵代烷替代物）滅火系統

1.七氟丙烷滅火系統 特點：滅火劑七氟丙烷是一種無色、無味、低毒性、絕緣性好、無二次污染的氣體，對大氣臭氧層的耗損潛能值為零，是目前替代鹵代烷滅火劑最理想的替代品。

2.混合氣體自動滅火系統 特點：混合氣體滅火劑是由氮?dú)?、氬氣和二氧化碳?xì)怏w按一定的比例混合而成的氣體，這些氣體都是在大氣層中自然存在的，對大氣臭氧層沒有損耗，也不會對地球的“溫室效應”產生影響，混合氣體既不支持燃燒，又不與大部分物質產生反應，是一種十分理想的環保型滅火劑。

建筑給水排水工程圖特點

一、常用給水排水工程圖例

1）在給水排水工程圖中各管道無論管徑大小均是以單線表示，管道上的各種附件均用圖例表示。參見《給水排水制圖標準》。

2）為突出管道與用水設備的關系及管道的布置方式，在管道平面布置圖中建筑物的輪廓線用細實線繪制。

3）在管道平面布置圖中，管道無論是明裝還是暗裝，管道線僅表示其所在范圍，并不表示其平面位置，如管道與墻的距離等。

二、給水排水工程圖的圖件種類

1）給水排水工程平面圖：主要表達各層用水房間所配置的衛生器具及給排水管道、附件在平面位置情況。

2）給水排水工程系統圖：主要表達從底層到頂層管道立體走向，常用斜軸側投影的方法繪制。（表示內容：管道的空間布置，各管段管徑，坡度，標高以及附件在管道上的位置。）

3）管道上構配件詳圖：主要表達管道與構配件局部節點的詳細構造和安裝要求。

三、給水排水工程的識讀內容與技巧

（1）識圖方法和步驟

閱讀建筑給水排水工程圖紙時，一般按水的流向閱讀。

給水工程圖識圖順序：

引入管—干管—立管—橫管—支管—放水龍頭。

排水工程圖識圖順序：

衛生器具—排水支管—排水橫管—排水立管—排水干管—排出管

看圖時從粗到細，從大到小，先看基本圖例和說明，再看平面圖、系統圖和詳圖。

（2）給水排水工程平面圖。

識讀時由底層開始逐層閱讀各層平面圖，由平面圖獲得以下信息：

1）給水系統進戶管和污廢水排出管的平面位置，走向，系統編號。

2）給水排水干管、立管、支管的平面位置尺寸，走向和管徑尺寸以及立管編號。建筑內部給水排水管道的布置一般是：下行上給方式的水平配水干管，敷設在底層或地下室天花板下；上行下給方式的水平配水干管敷設在頂層天花板或吊頂之內，在高層建筑內也可設在技術夾層內；給水排水立管通常沿墻、柱敷設；在高層建筑內，給水排水管道敷設在管道井內；排水橫管應埋于地下，或在樓板下吊設等。

3）衛生器具和用水設備的平面位置、型號規格和數量；

4）升壓設備（水泵、水箱）的平面位置、型號規格和數量等；

5）消防給水管道、消火栓的平面位置、型號、規格；水帶材質、水槍的型號與口徑、消防箱的型號、明裝或暗裝、單門或雙門等。

（3）給水排水系統圖

識讀給水排水系統圖時，先看給水排水管道進出口編號，并對照平面圖逐個管道系統圖進行識讀。

1）給水系統圖：給水方式、地下水池和屋頂水箱或氣壓給水裝置的設置情況、管道的具體走向、干管的敷設方式、管徑尺寸及變化情況、閥門和設備以及引入管和各支管的標高。

2）排水系統圖：排水管道的具體走向、管徑尺寸、橫管坡度、管道各部位的標高、存水彎的類型、三通設備設置情況、伸縮節和防火圈的設置情況、彎頭及三通的選用情況。

（4）詳圖：建筑給水排水工程詳圖常有：水表、管道節點、衛生設備、排水設備、室內消火栓等。主要識讀內容為：了解具體構造尺寸、材料名稱和數量。
