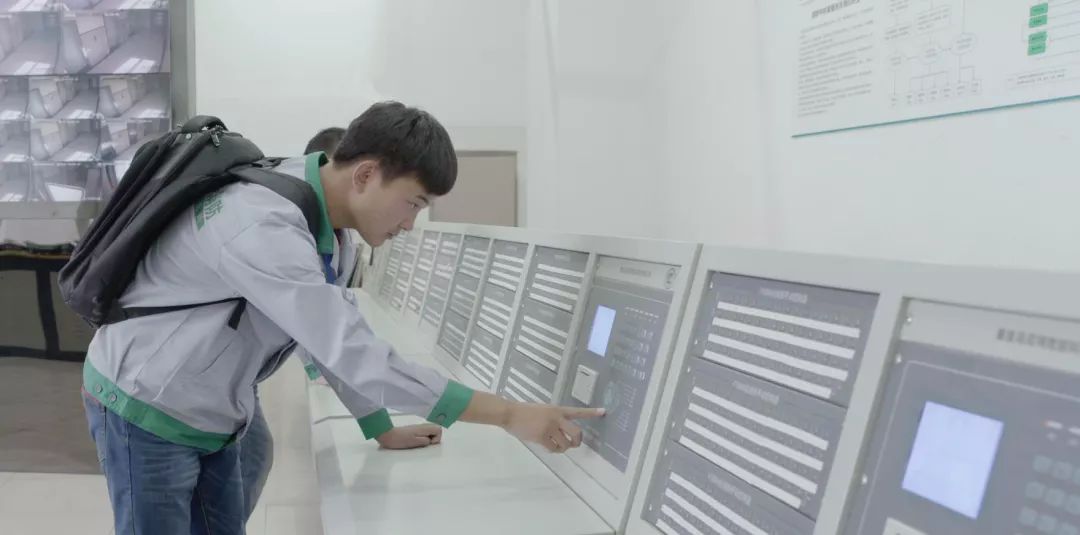

消防控制室是主要用于監控建筑消防設施的工作狀態，接收、顯示、處理火災報警信號，控制相關消防設施的專門處所。

3.控制室消防設備的維護與管理

故障現象：系統報*號機IIC故障

故障原因

1.MB板與第*塊BB板聯接不可靠

2.對應BB板供電不正常

3.對應BB板器件損壞

4.MB到BB排線或插口端接觸不良

解決辦法

1.更換主板

2.更換BB板

3.更換排線

故障現象：液晶無顯示且LED指示燈和鍵盤工作正常

故障原因

1.液晶排線接觸不良

2.液晶損壞

解決辦法

1.重新插拔液晶排線

2.更換液晶

故障現象：液晶無顯示且LED指示燈和鍵盤工作不正常

故障原因

電源板5V供電不正常

解決辦法

1.更換供電電源

2.更換液晶

故障現象：測量回路輸出電壓過低

故障原因

1、LB板損壞

2、BB板損壞

3、電源模塊5V供電異常

解決辦法

1.更換LB板

2.更換BB板

3.更換電源模塊

故障現象：未連接CRT，主機報CRT故障

故障原因

系統設置錯誤

解決辦法

檢查系統設置，應將系統設置圖形顯示裝置設置為0

故障現象：連接CRT，主機報CRT故障

故障原因

1、系統設置錯誤

2、NT8001-232板卡與TX-A板接觸不實

3、NT8001-232板卡損壞

4、CRT連接線損壞

5、電腦主機九針通訊插口損壞

解決辦法

1.連接CRT應將圖形顯示裝置設置為1

2.重新插拔NT8001-232板卡，可能接觸不實

3.更換NT8001-232板卡

4.CRT連接線損壞

5.測試通訊

故障現象：主機報**號總線手控盤故

故障原因

1、485通訊線未接實

2、485通訊板卡與TX-A板未接觸實

3、485板卡損壞

4、總線手控盤不正常

解決辦法

1.檢查485通訊線

2.重新插拔485通訊板

3.更換485板卡

4.更換總線手控盤

故障現象：主機報總線顯示盤故障

故障原因

主機系統設置錯誤

解決辦法

總線顯示盤指的是全程火顯，且很少使用，通常容易將回路層顯誤認為是全程火顯，因此通常不需設置總線顯示盤總數。

故障現象：主機報XX號從機故障

故障原因

1、從機數量設置有誤

2、未采用拓?fù)涫竭B接

3、CAN H、L端子接反

4、CAN聯網線有短路或?qū)Φ噩F(xiàn)象

5、聯網板損壞

6、聯網卡短路環插拔不正確

解決辦法

1.核實現場從機數量

2.檢查連接方式，不支持星型連接

3.檢查接線是否接反

4.排查線路，杜絕出現短路或者對地現象

5.更換聯網板

6.檢查短路環連接

故障現象：主電欠壓/主電故障

故障原因

1、主電電壓在<187V

2、M2201損壞

3、電源模塊損壞

解決辦法

1.檢查主電電壓，應為220V

2.更換M2201

3.更換電源模塊

故障現象：備電欠壓/備電故障

故障原因

1、備電電壓<22V

2、M2201損壞

3、電源模塊損壞

解決辦法

1.電池充電、或者更換電池

2.更換M2201

3.更換電源模塊

故障現象：LED指示燈和鍵盤工作不正常

故障原因

1．檢查MB板與DS板間的扁平線是否連接可靠

2．DS板損壞

解決辦法

1、插拔MB板與DS板間的扁平線

2、更換DS板

故障現象：設置亂（字庫、類型等顯示異常）

故障原因

存儲混亂

解決辦法

1.清設置

2.格式化（不建議）

3.更換主板

故障現象：系統顯示“器件設置錯誤”

故障原因

1．設置過程和傳輸離線數據中意外掉電或供電異常

2．器件設置亂

3．存儲芯片損壞

解決辦法

1．根據系統提示，重新輸入“系統設置”或“器件設置”

2.通過位置計算軟件計算出錯位置進行手動更改

3.重新下傳數據庫

4.清設置

5.更換主板
