2015年6月1日起實施的《城市綜合管廊工程技術規范》(GB50838-2015),對2012年版本的《城市綜合管廊工程技術規范》進行了較大的修改和完善,對我國燃?xì)夤芾冉ㄔO(shè)的推動起到了積極的作用,本版規范強調原則上所有燃?xì)夤芫€必須入廊,增加天然氣艙采用綜合管廊方式敷設時的技術規定,明確燃?xì)馀搼?yīng)布置可燃?xì)怏w控制器并及時將控制器信息組網上傳至監控平臺。
綜合管廊燃?xì)鈭缶到y(tǒng)組網應用
文章來源:www.qzswhl.com作者:海灣消防公司人氣:1253日期:2019-07-22 11:04:51

01燃?xì)馀摽扇細怏w監控系統布置

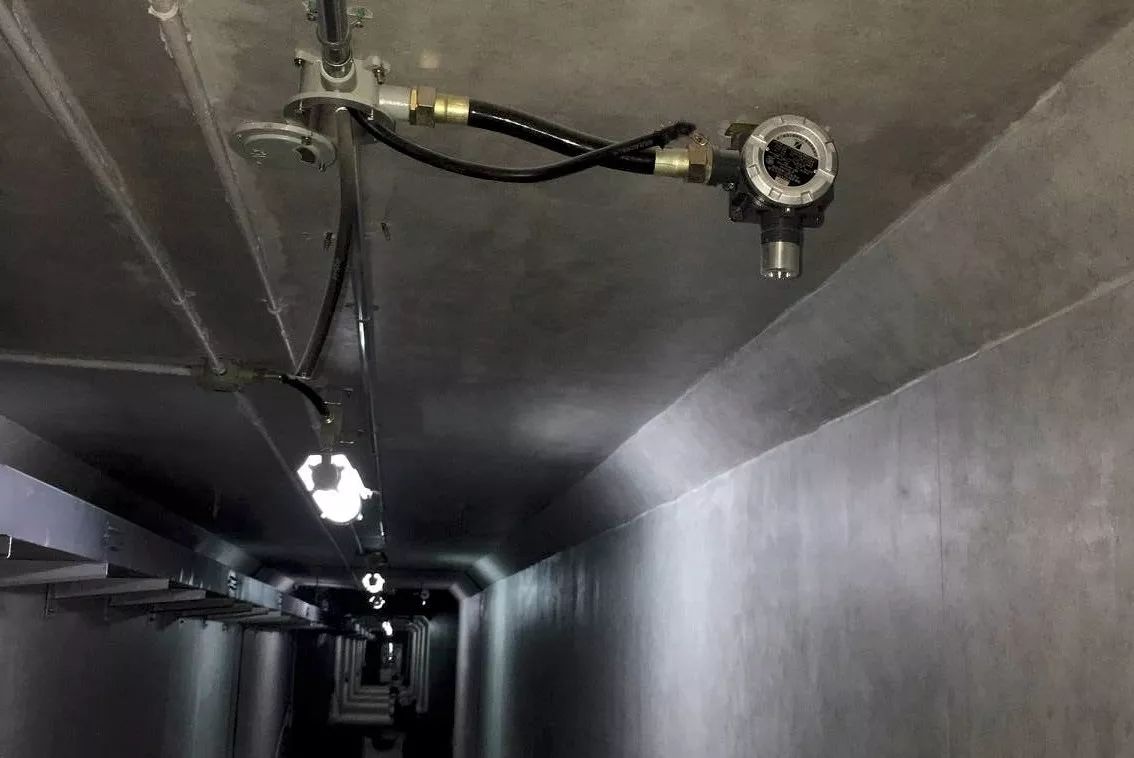

(1)在天然氣艙內頂部、逃生口、通風口、投料口、燃?xì)庖隹诘忍幵O(shè)置天然氣探測器,設置間距不大于15米;
(2)線型可燃?xì)怏w探測器的保護區域長度不宜大于60m;
(3)在燃?xì)馀摲阑鸱謪^(qū)中部、兩端防火門處各設置1套防爆聲光報警器;
(4)天然氣探測器信息接入相應區域中的可燃?xì)怏w報警控制器;
(5)天然氣報警濃度設定值(上限值)不應大于其爆炸下限值(體積分?jǐn)?shù))的20%。艙室內天然氣濃度大于其爆炸下限濃度值(體積分?jǐn)?shù))20%時,應啟動事故段分區及其相鄰段分區的事故通風設備;緊急切斷濃度設定值(上限值)不應大于其爆炸下限值(體積分?jǐn)?shù))的25%。
02海灣管廊組網解決方案
系統說明:
本方案僅針對管廊燃?xì)馀搩?nèi)的可燃?xì)怏w報警系統設計,未涉及自控單元及安防單元與火災報警系統。通過共用變電所監控數據交換機與總控室可燃?xì)怏w報警控制器組成光纖環網。

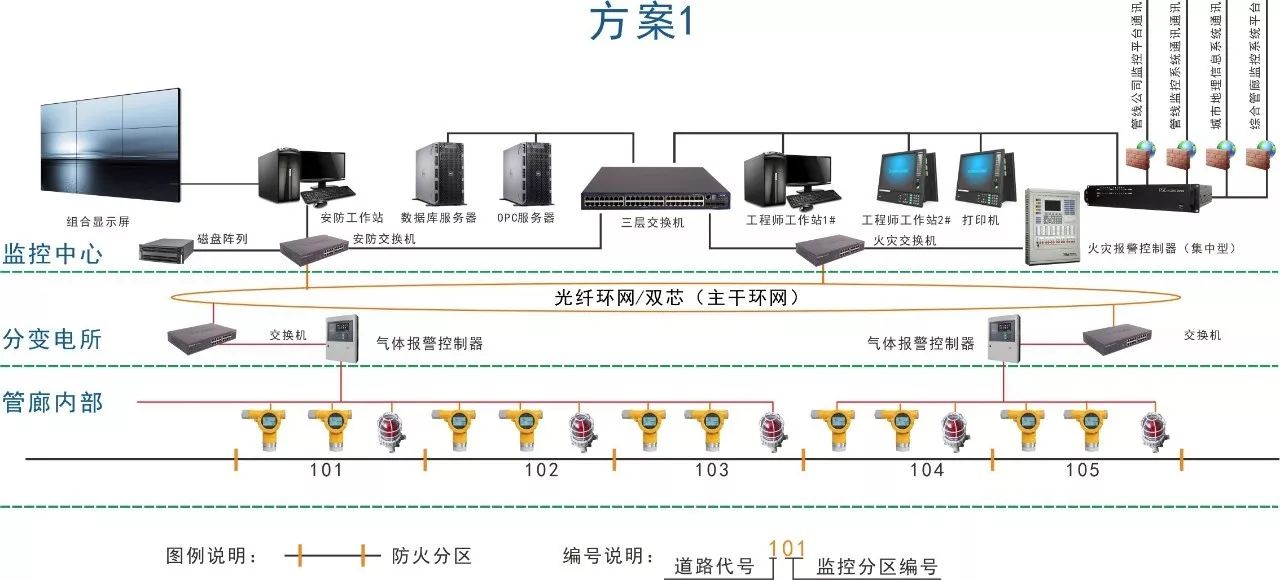

組網說明:
監控中心交換機與分變電所中信息匯聚箱內的交換機進行通訊,組成千兆以太主干環網;可燃?xì)怏w報警控制器放置于分變電所并通過光電轉換模塊,將現有的RS232信號轉換為光纖信號接至信息匯聚箱,由信息匯聚箱組成主干環網把可燃?xì)怏w探測器信息傳輸至監控中心。

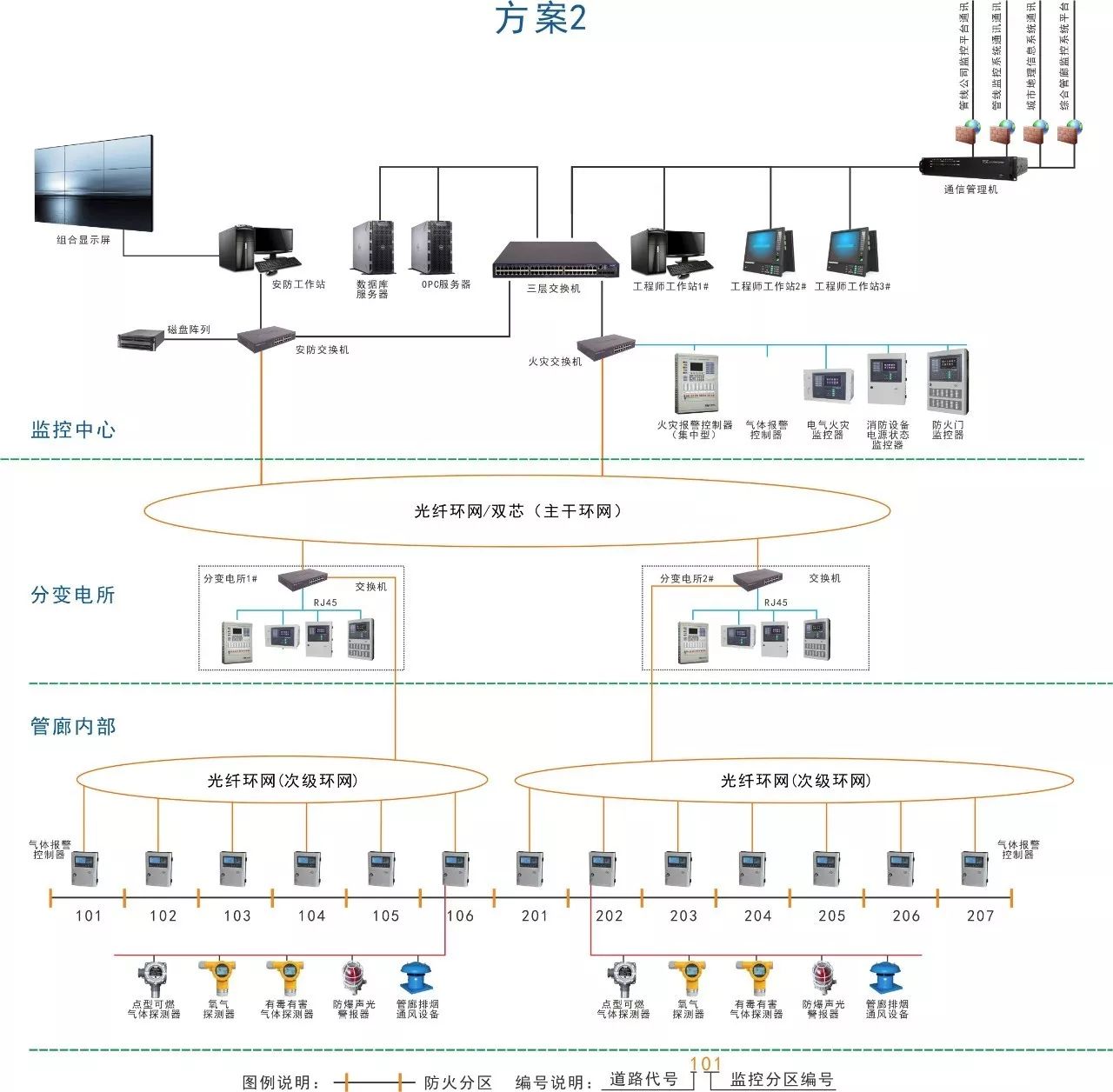

組網說明:
監控中心交換機與分變電所中信息匯聚箱內的交換機進行通訊,組成千兆以太主干環網;可燃?xì)怏w報警控制器放置于防火分區內通過光電轉換模塊,將現有的RS232信號轉換為光纖信號,與相鄰分區內的可燃?xì)怏w報警控制器組成次級光纖環網。通過分變電所信息匯聚箱內的交換機將監控信息傳輸至監控中心。
