一、消防應急廣播系統介紹

      火災等災害事件時，指揮疏散建筑內的人員。系統可實現自動進入應急廣播狀態?？蓪浿茟?yīng)急語音或話筒清晰、準確的向相應區域廣播。

      目前消防應急廣播系統有兩種配置形式：

   1.消防廣播主機

   2.CD播放盤+功率放大器（HY273X）

接下來，為大家分別進行講解

（1）、GB9242消防廣播主機

1.GB9242系列消防廣播主機是火災或者意外事故現場進行應急廣播的主要設備，通過它可向現場人員通報事故情況，并有效指揮或引導現場人員疏散；非事故請情況下也可通過外部輸入音源信號進行背景音樂播放。

2.GB9242系列廣播主機內置有一路消防應急音源和兩路外部輔助輸入（線路Ⅰ和線路Ⅱ),可通過面板隨意切換，廣播音源也可通過外部電平觸發信號強制切換至應急廣播狀態，信號撤銷后恢復至切換前狀態。

3.輸出功率分別為150W，300W，500W三個系列。

消防廣播主機外形及接線端子圖

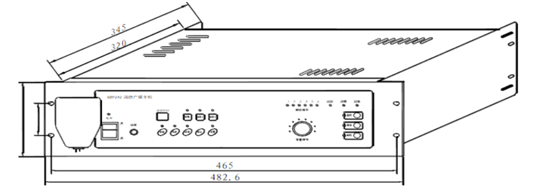

  外形及尺寸

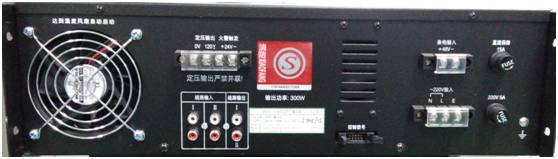

 接線端子圖及說明

消防廣播主機接線說明

    ①電源線徑選用要求: 150W：交流電源線1mm^２,直流電源線1.5mm^２；300W:交流電源線1mm^２，直流電源線1.5mm^２；500W:交流電源線1.5mm^２,直流電源線2.5mm^２

 ②輸入線連接：線路輸入的“L（左聲道）”和“R（右聲道）”內部已經直接并聯（線路輸入Ⅰ和Ⅱ中2個輸入孔上面的輸入孔為“L”其他為“R”)，所以當需要將外部音源同時輸入多臺主機時，可將音源先輸入至任意一臺主機的“L”，然后將這臺主機的“R”引至其他主機“L”，其他主機音源輸入同理。

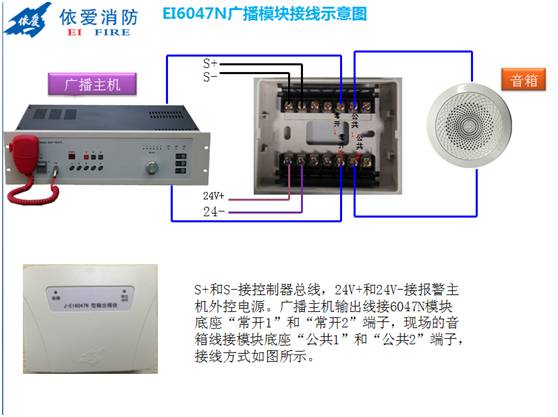

  ③火警觸發信號連接：將控制設備給出的24V電平信號接至“火警觸發”端子,注意正負極性，一般此信號由報警控制器直接控制或者使用6043模塊控制，使用6043模塊即可把廣播主機以一個點位形式編碼到主機程序中。

     ④輸出線連接：

·線路輸出端子用于擴展功率放大器或者將音頻信號轉接至其它音頻設備，當現場不能滿足現場應用需要時可通過接口擴展功放，此時連接線必需采取優質屏蔽線。

.定壓輸出端子為功率放大器輸出，連線宜采用1mm２以上RVS雙絞銅芯線，距離較長可增加線徑。

消防廣播主機安裝調式

     ◆調試前應按照接線說明正確連線，注意電源正負極，使用優質銅芯導線且本機外殼應可靠接地并遠離干擾源，不然容易引入干擾噪音。

    ◆開機，電源指示燈（綠色）被點亮。

    ◆在未確定線路無故障前，請不要輕易將外部線路接入主機。接線前請使用萬用表或其它測量設備檢  查線路與機殼之間的絕緣電阻（具體參考值上面已經給出）以及線路直接是否有短路現象，否則短路情況系開機，容易造成燒機。

    ◆當線路調試完畢后，應對火警觸發后音量進行預置(后文給出）。

    ◆更換保險絲應選用同規格的保險，且要旋緊保險絲防止接觸不良。

    ◆功放輸出端子嚴禁任何形式并聯使用。

常見問題處理

 ①開機沒反應 ：查看交流保險絲，主備電是否接好，檢查主備電電壓極性，測量絕緣電阻（詳細標準參上面主要技術指標)是否達標，判斷是否由施工方錯誤接線或者過高接入電壓過高導致。

 ②開機前置部分工作正常，但輸出音量無輸出：查看直流保險絲是否熔斷以及音源是否接好。

 ③過溫故障：減小輸出功率或者待機溫度下降后使用。

 ④過壓故障：設當減小輸出幅度，調整音量按鈕。

 ⑤過載或者短路故障：檢查定壓輸出線路，減小負載。定壓輸出嚴禁并聯。

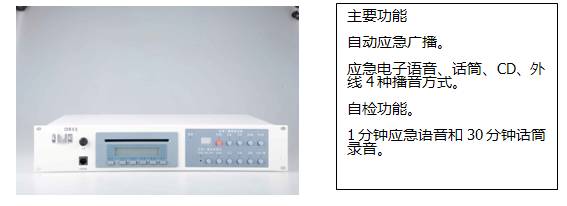

     （2）、 CD播放盤

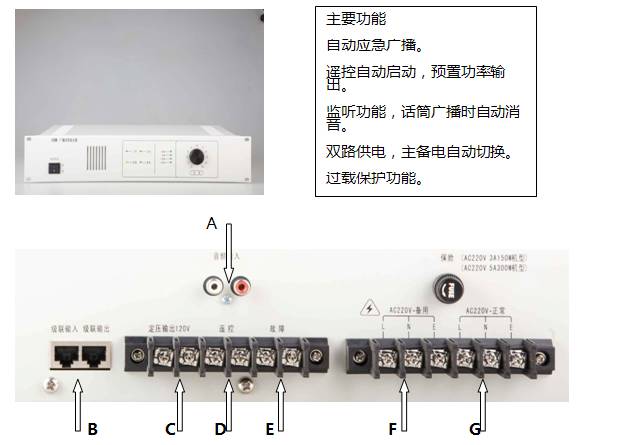

(3)、廣播功率放大器

注意事項：

1.功率放大器的輸出為交流定壓120V不能串聯或并聯。

2.最大傳輸距離最遠不超過1500米，如超出應在設計時考慮，增加布線直徑，建議采用RVS2*2.5mm以上的線纜。且最遠距離不超過2000米。

3.廣播線應單獨敷設穿入金屬管、阻燃硬質塑料管或封閉式線槽中，嚴禁與其它傳輸系統線路或消防系統中的信號線、電源線、電話線、啟泵回答線、直啟線等穿入同一管中敷設。

接頭的處理：

1.所有的連線接頭都應焊接，并用絕緣套管密封，防止短路和漏電。

2.設備接線全部完成檢查無誤后，方可接通電源。

3.所有設備機殼需全部處于相通狀態。線路對地應絕緣。

4.線路間無任何電流、電壓。

5.廣播輸出線路間電阻不小于20歐姆
