DZ-03定位底座
文章來源：www.qzswhl.com作者：海灣消防公司人氣：1598日期：2019-05-04 07:50:02
一、DZ-03概述:
本底座確定探測器有唯一的安裝位置，接線簡單方便，適用于JTY-GF-GST104型點型光電感煙火災探測器、JTWB-ZCD-G1(A) 型點型感溫火災探測器、JTFB-GOF-GST601型點型復合式感煙感溫火災探測器、JTG-ZW-G1B型點型紫外火焰探測器安裝接線。
二、DZ-03結構特征、安裝與布線:

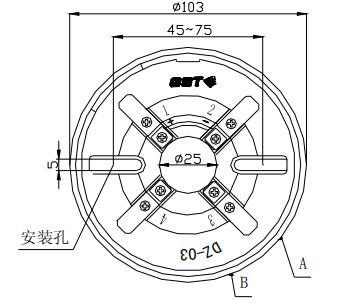

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZ-03定位底座，其示意圖如下圖：
定位底座上有四個帶數字標識的接線端子，“1”接編址接口模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在編址接口模塊輸出端的負極上；“4”不接線，用來輔助固定探測器。
輸出回路終端接有GST-LD-8320終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。

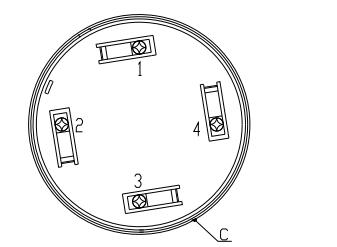

探測器底部示意圖如下圖：
探測器與底座上有定位凸棱，使探測器具有唯一的安裝位置。定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準定位底座A處，順時針旋轉至B處即可安裝好探測器。
探測器與GST-LD-8319輸入模塊配合應用。
布線要求：采用截面積≥1.0 mm2的阻燃RV或BVR線。
