海灣DZ-07(IP)探測器底座

一、海灣DZ-07(IP)探測器底座概述

　　海灣DZ-07(IP)探測器底座，底座中心進線孔和兩側安裝孔采用防水密封膜。底座上有4個導體片，其中一對長導體片上帶接線端子（1，3），

布線管內的探測器總線接在兩個長導體片的接線端子上（不分極性），另一對導體片用來輔助固定探測器（2，4）。

二、海灣DZ-07(IP)探測器底座安裝使用說明

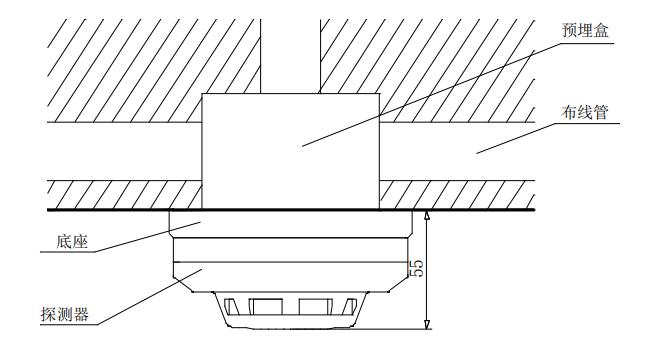

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

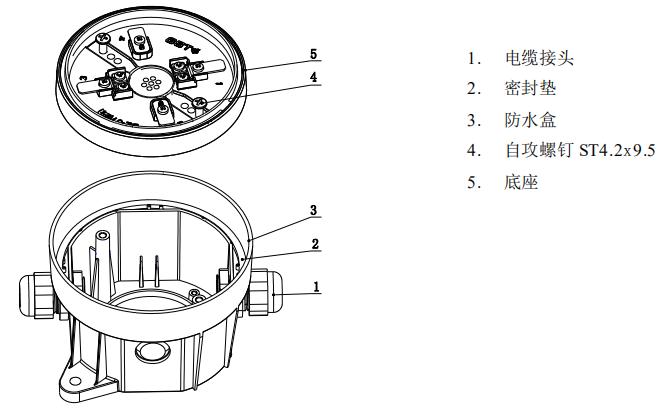

　　DZ-07(IP)探測器底座也可以配套DZ-07(IP)防水盒安裝使用，底座與防水盒通過兩個ST4.2×9.5自攻螺釘進行連接固定，并確認安裝牢固。

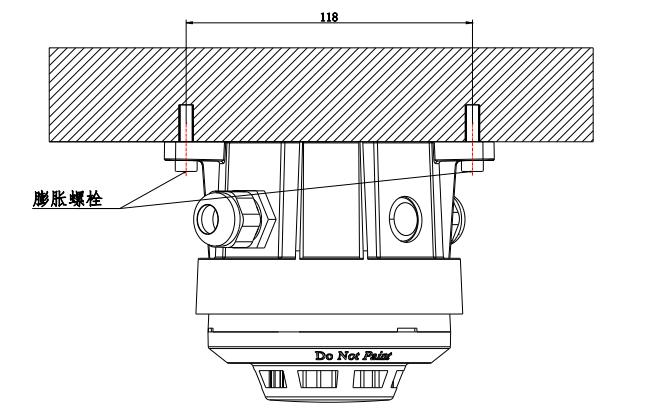

　　防水盒采用頂棚安裝方式，如圖所示，推薦使用兩個M5×30的膨脹螺釘直接固定，并確認安裝牢固。

　　備注：DZ-07(IP)防水盒需另外采購配置。

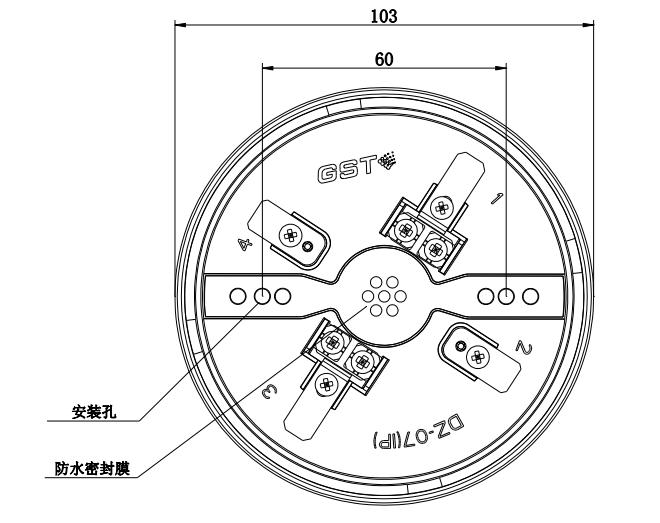

三、海灣DZ-07(IP)探測器底座外形尺寸
