海灣DZ-07探測器底座

一、海灣DZ-07探測器底座概述

　　DZ-07探測器底座上有兩個金屬接線端子，其上帶壓線螺釘。布線管內(nèi)的探測器總線分別接在接線端子上（不分極性）。

　　注意：G7與G5系列產(chǎn)品底座通用，但與G3系列底座不通用。

二、海灣DZ-07探測器底座使用說明

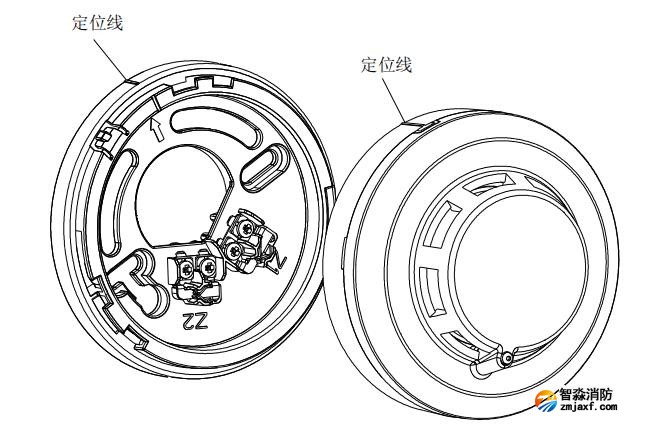

　　待底座安裝牢固后，將探測器側(cè)面定位線對正底座定位線（如圖所示），然后順時針旋轉(zhuǎn)，即可將探測器安裝在底座上。

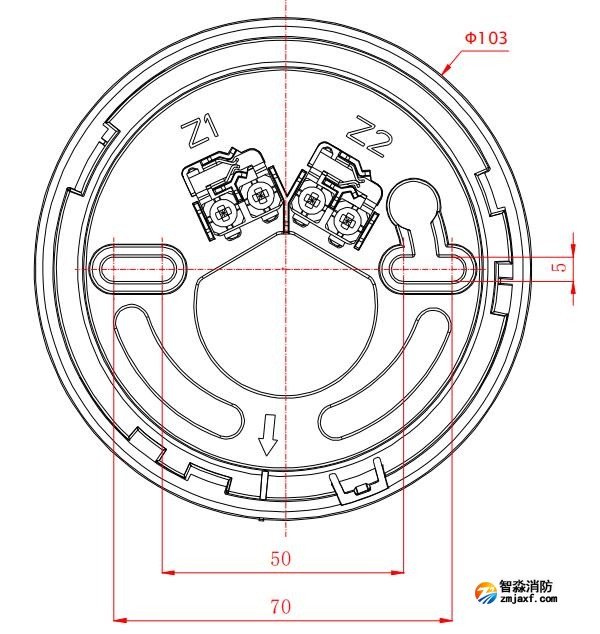

三、海灣DZ-07探測器底座外形尺寸
