GST-LD-8305型輸出模塊

文章來源：www.qzswhl.com作者：海灣消防公司人氣：1675日期：2019-05-03 12:33:48

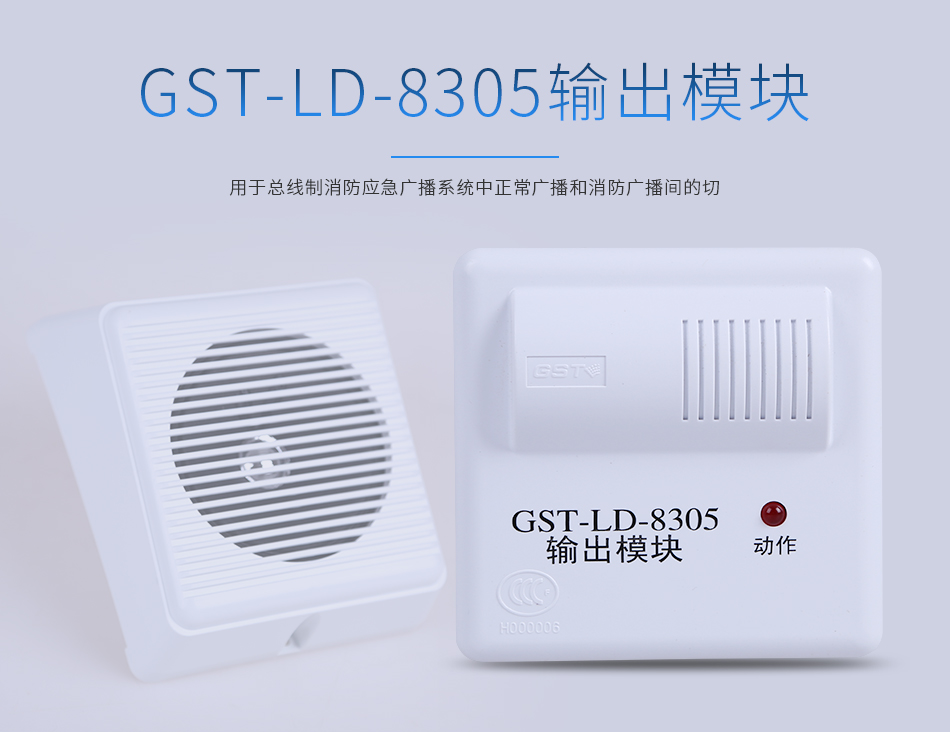

海灣GST-LD-8305輸出模塊

一、海灣GST-LD-8305輸出模塊概述

　　GST-LD-8305輸出模塊(以下簡稱模塊)，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。

二、海灣GST-LD-8305輸出模塊特點

　　模塊與消防廣播主機間線路或模塊與音箱間線路發生短路、斷路，模塊向控制器發送故障信號；

　　地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

　　電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

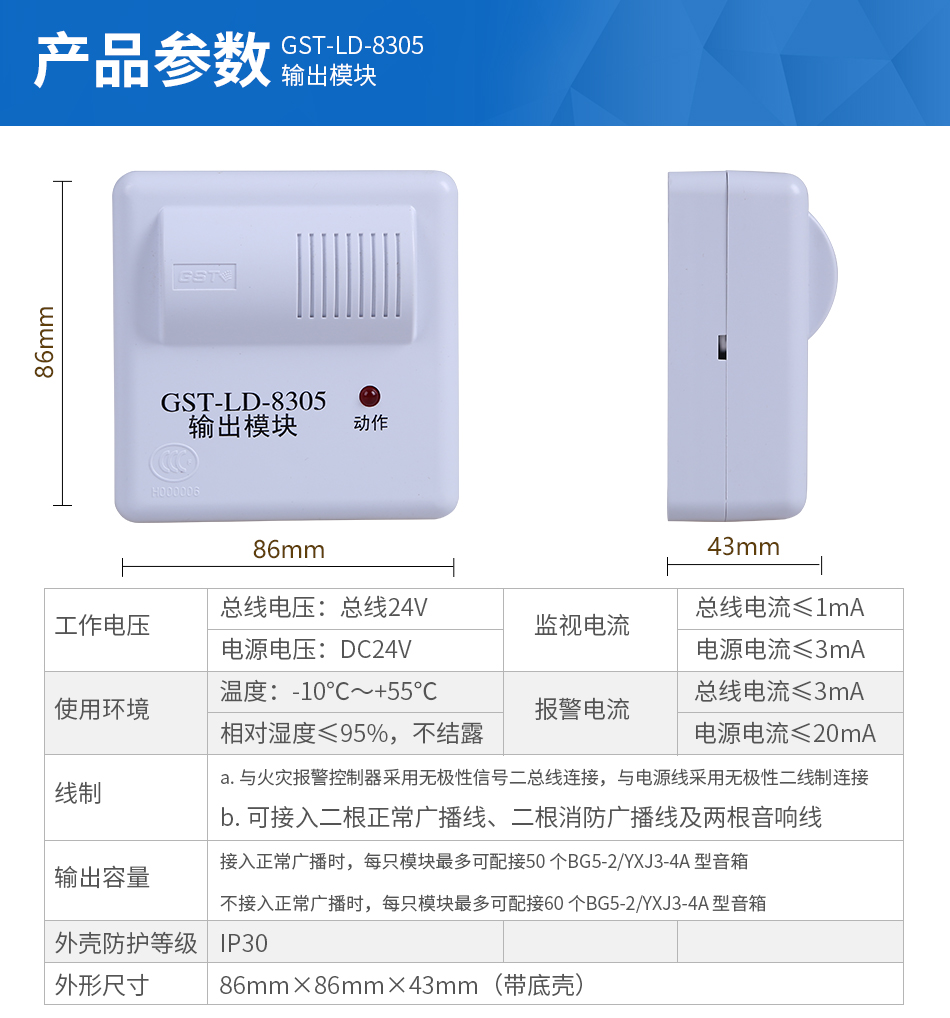

三、海灣GST-LD-8305輸出模塊技術特性

工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V
工作電流	總線監視電流≤1m A總線啟動電流≤3mA 電源監視電流≤2mA 電源啟動電流≤30mA
輸出容量	每只模塊最多可帶負載60個海灣音箱，如有背景音樂應控制在50個音箱內
動作指示燈	紅色（巡檢時閃亮，動作時常亮）
編碼方式	電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
線制	與控制器的信號二總線和電源二總線連接；可接入二根正常廣播線、二根消防廣播線及兩根音響線
使用環境	溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露
外形尺寸	86mm×86mm×43mm(帶底殼)
殼體材料和顏色	ABS，瓷白
重量	約206g(帶底殼)
安裝孔距	60mm

四、海灣GST-LD-8305輸出模塊應用方法

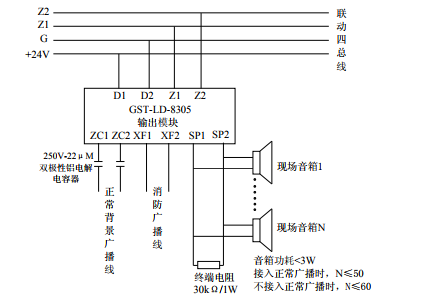

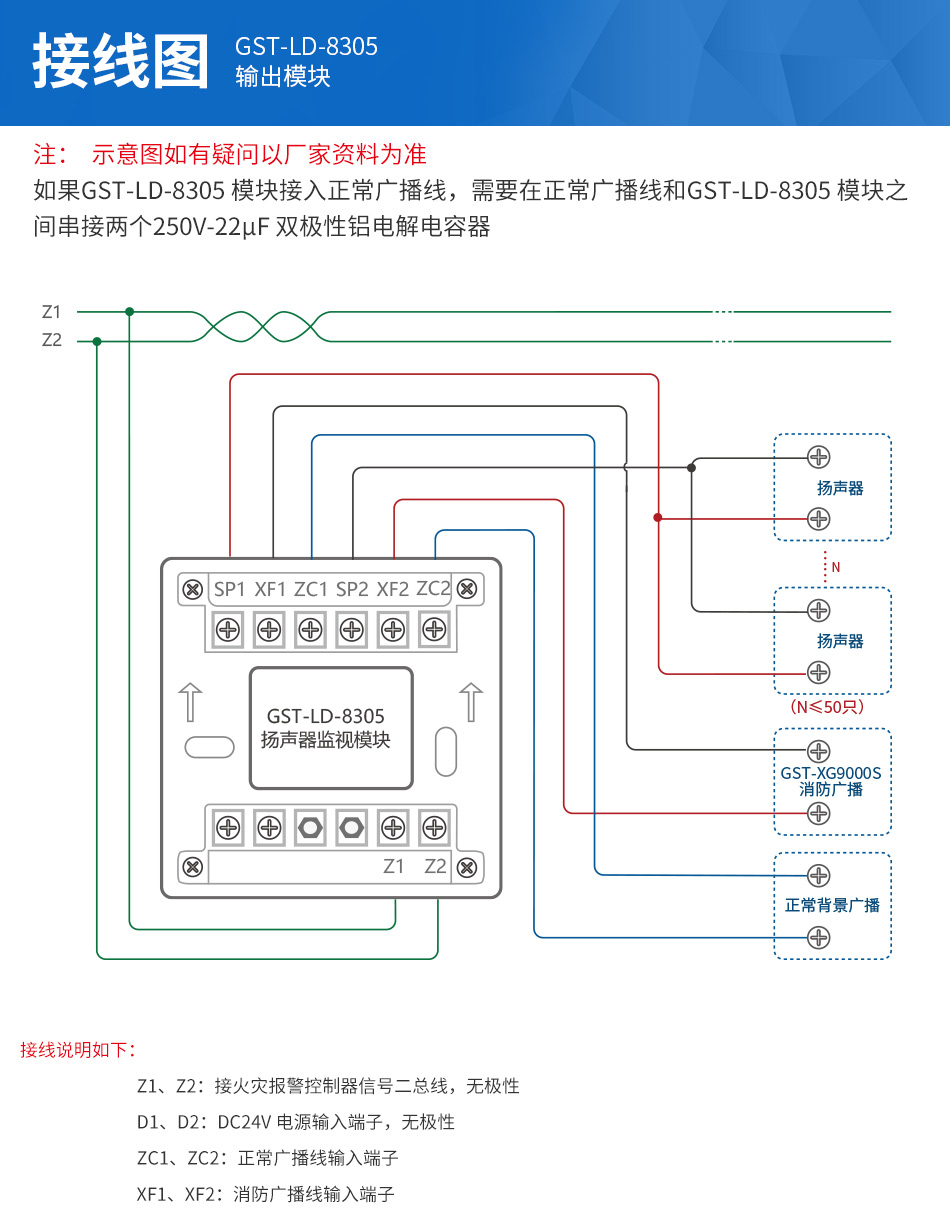

　　模塊在總線制消防廣播系統中的應用方法如下圖所示。
