JTWB-ZCD-G1(A)點型感溫火災探測器
一、JTWB-ZCD-G1(A)點型感溫火災探測器概述：
JTWB-ZCD-G1(A)點型感溫火災探測器（以下簡稱探測器）是利用熱敏元件對溫度的敏感性來檢測環境溫度，內置單片機，固化高可靠火災判斷程序，并采用特殊工藝進行處理，工作穩定可靠。與GST-LD-8320終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319編址接口模塊與我公司生產的火災報警控制器相連，完成探測器的信號處理。

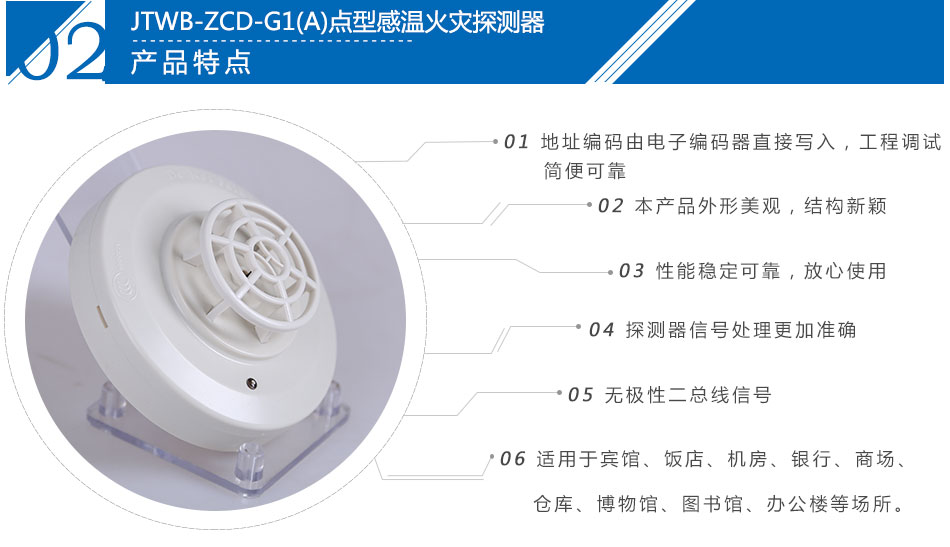

二、JTWB-ZCD-G1(A)點型感溫火災探測器特點：
本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。

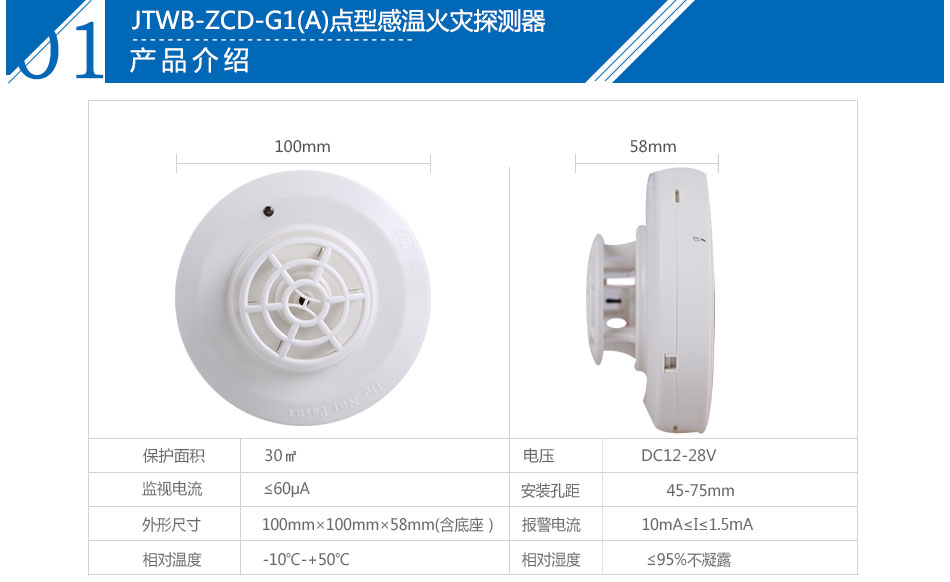

三、JTWB-ZCD-G1(A)點型感溫火災探測器技術特性：
1.探測器類別：A1R
2.工作電壓：DC12V～DC28V
3.靜態電流≤60μA (注：靜態時探測器可工作在DC12V～DC28V電壓范圍內。)
4.報警電流：10mA≤I≤30mA（注：報警時電流的大小取決于控制器的限流情況，不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）
5.最大波紋電壓：4V(峰峰值)
6.報警復位：瞬間斷電(5s Min，DC2.5V Max)
7.上電時間≤10s
8.線制：與電源線采用有極性二線制連接
9.報警確認燈：紅色，巡檢時不亮，報警時常亮
10.保護面積：當空間高度不超過8m時，保護面積為30m2。具體參數應以GB 50116《火災自動報警系統設計規范》為準。
11.使用環境：
溫 度：-10℃～+50℃
相對濕度≤95%，不凝露
12.外形尺寸：直徑100mm 高58mm（帶底座）
13.外殼防護等級：IP33
14.殼體材料和顏色：ABS，象牙白
15.重量：約120g
16.安裝孔距：45mm～75mm
17.執行標準：GB 4716-2005
四、JTWB-ZCD-G1(A)點型感溫火災探測器結構特征與工作原理：

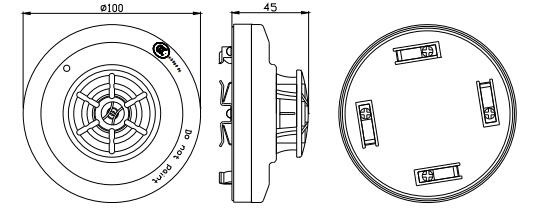

1.探測器外形示意圖如下圖所示。
2.工作原理
探測器采用熱敏電阻作為傳感器，傳感器輸出信號經放大電路進行變換后輸入到單片機，單片機利用智能算法進行信號處理。探測器采用電流輸出方式，當單片機檢測到火警信號后，點亮火警指示燈，同時回路電流增大。
