JTY-GF-GST9711（Ex）防爆點型光電感煙火災探測器

文章來源：www.qzswhl.com作者：海灣消防公司人氣：2453日期：2019-05-03 03:27:59

海灣JTY-GF-GST9711(Ex)點型光電感煙火災探測器,海灣防爆煙感與GST-LD-8332編址接口模塊配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

該探測器防爆類型為本質安全型，產品符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定。

本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。

一、JTY-GF-GST9711(Ex)點型光電感煙火災探測器概述：

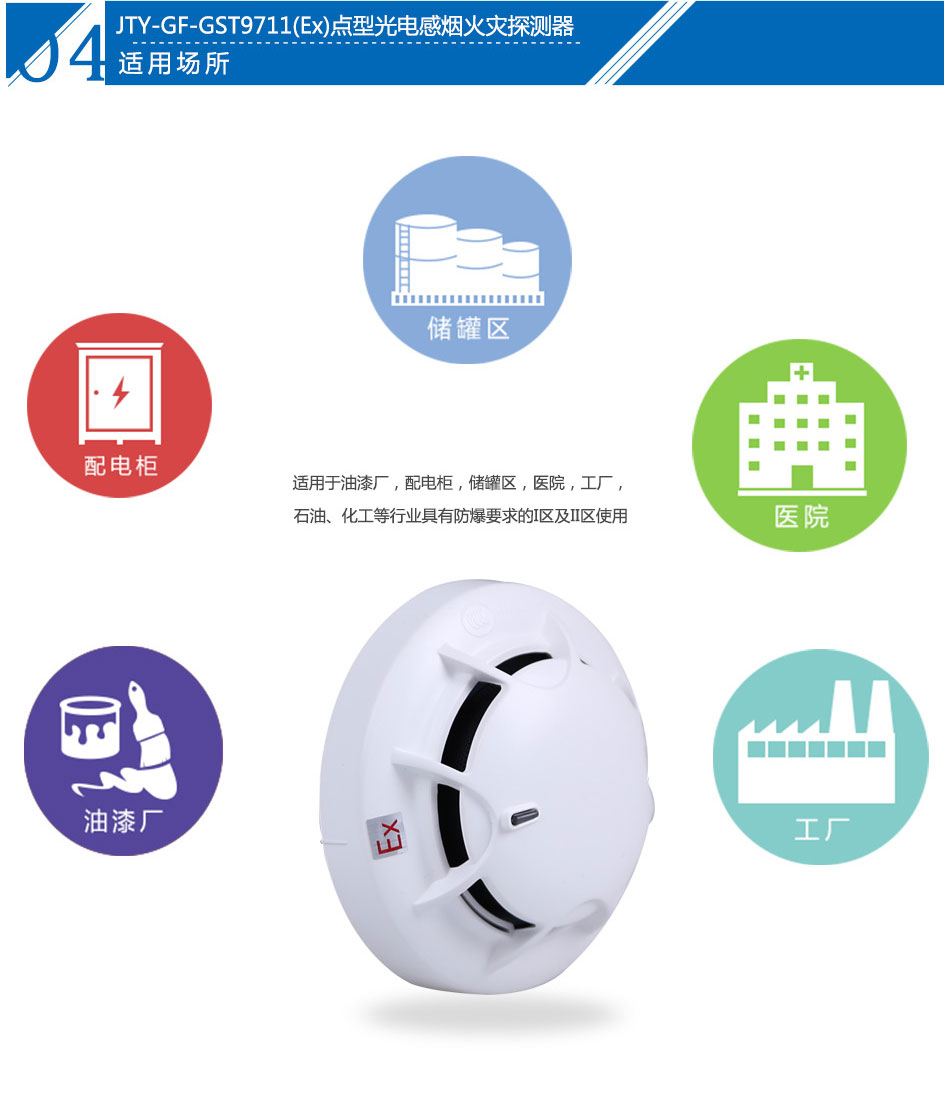

JTY-GF-GST9711(Ex)點型光電感煙火災探測器（以下簡稱探測器）為非編碼感煙探測器，適用于石油、化工等行業具有防爆要求的I區及II區使用。與GST-LD-8332編址接口模塊配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

該探測器防爆類型為本質安全型，產品符合GB 3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB 3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定。

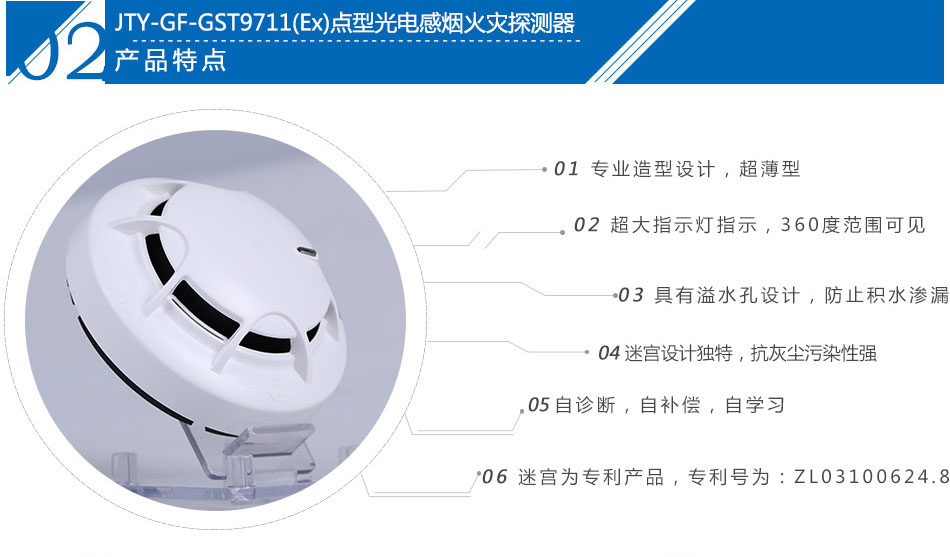

二、JTY-GF-GST9711(Ex)點型光電感煙火災探測器特點：

1. 專業造型設計，超薄型；

2. 超大指示燈指示，360度范圍可見；

3. 具有溢水孔設計，防止積水滲漏；

4. 迷宮設計獨特，抗灰塵污染性強；

5. 自診斷、自補償、自學習；

6. 迷宮為專利產品，專利號為：ZL03100624.8。

三、JTY-GF-GST9711(Ex)點型光電感煙火災探測器技術特性：

1.工作電壓：DC16V～DC28V

2.靜態電流≤60μA (注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

3.報警電流≤30mA (注：報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）

4.最大波紋電壓：4V(峰峰值)

5.報警復位：瞬間斷電(5s Min，DC2.5V Max)

6.上電時間≤10s

7.報警確認燈：紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮

8.防爆標志：ExibIICT6

9.防爆合格證號：CE062089

10.安全柵參數：U0=28V，I0=93mA

11.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以GB 50116《火災自動報警系統設計規范》為準。

12.線制：與電源線采用有極性二線制連接

13.使用環境：溫度：-10℃～+55℃

相對濕度≤95%，不凝露

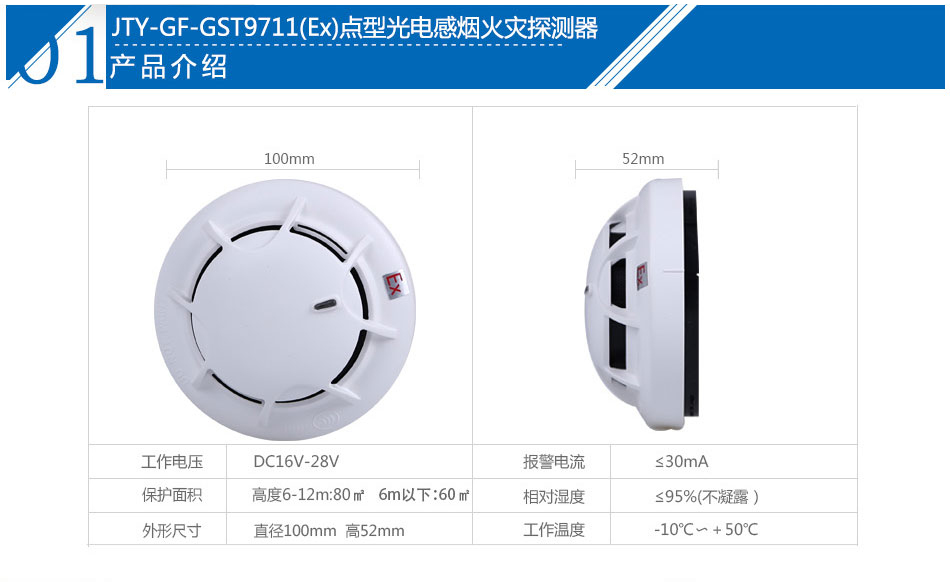

14.外形尺寸：直徑：100mm 高：52mm（帶底座）

15.外殼防護等級：IP32

16.殼體材料和顏色：ABS，瓷白

17.重　　量：約110g

18.安裝孔距：45mm～75mm

19.執行標準：GB 4715-2005、GB 3836.1-2000、GB 3836.4-2000

四、JTY-GF-GST9711(Ex)點型光電感煙火災探測器結構特征與工作原理：

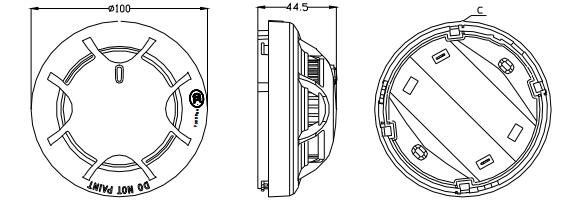

1. 探測器外形示意圖如圖1所示。

JTY-GF-GST9711(Ex)點型光電感煙火災探測器

2.工作原理

探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。

報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
