GST-DY-100型電源箱布線要求
文章來源：www.qzswhl.com作者：海灣消防公司人氣：1549日期：2019-05-02 15:11:25
海灣GST-DY-100智能電源箱的結構特征、安裝與布線：

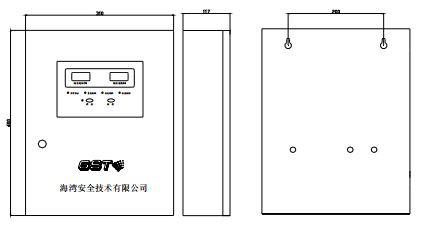

GST-DY-100型電源箱外形示意圖如下：
海灣GST-DY-100智能電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如下：
其中:
L、PG、N：交流220V 電源端子(PG 為機殼保護地線端子)
+24V、GND： DC24V 輸出端子
布線要求：DC24V 電源輸出線采用阻燃BV 線，截面積≥4.0mm2(豎井內干線)或截面積≥2.5mm2(平面支線)。
