關于消防的串聯和并聯

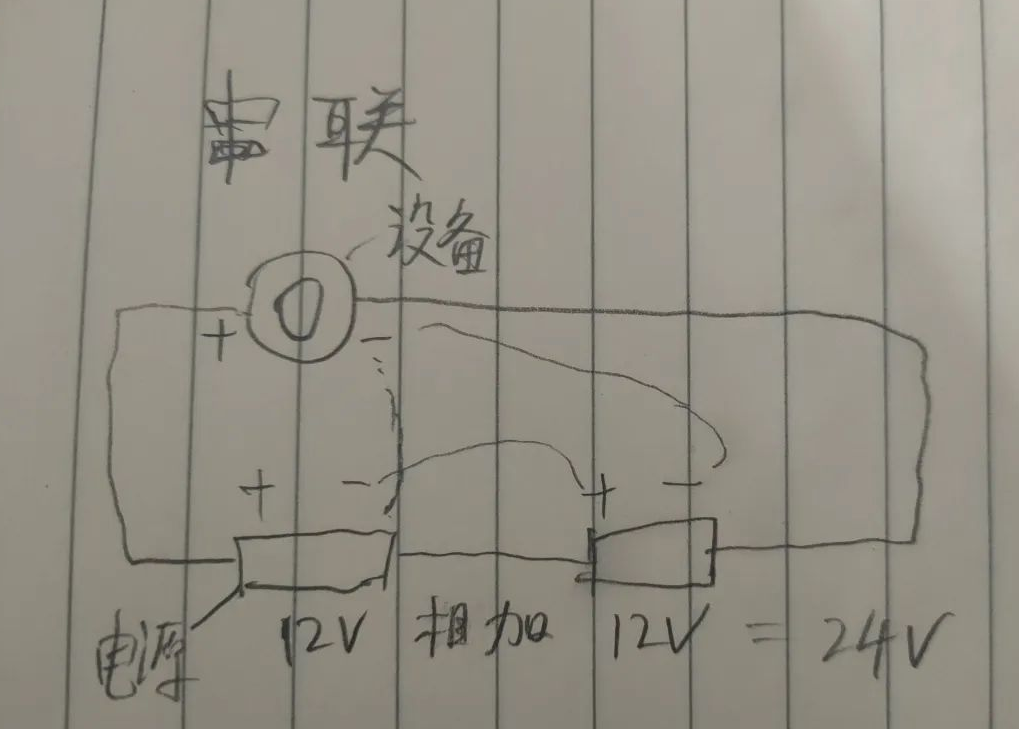

一、串聯接法：手牽手的緊密“小隊伍”
1、串聯實例
想象過年時掛的那種小彩燈，一個接著一個，這就是串聯的感覺。
咱們拿電池連接小燈泡來講，準備好兩個小燈泡、兩節電池、一些導線和燈座。
開始連接啦，先把第一個小燈泡的接線柱和一節電池的正極用導線連起來，就像小朋友拉起了手。
接著從這節電池的負極引出導線，連到第二個小燈泡的接線柱。
再把第二個小燈泡的另一個接線柱連到另一節電池的正極，最后把剩下那節電池的負極連到燈座上，這樣就形成了完整的電路。
這時電流就像沿著一條固定的小道跑，從電池正極出發，依次經過兩個小燈泡，再回到負極。
要是其中一個小燈泡壞了，這條“小道”就斷了，所有燈泡都不亮咯。這就是串聯，一個出問題，整個線路都受影響 。
2、消防設施中的串聯

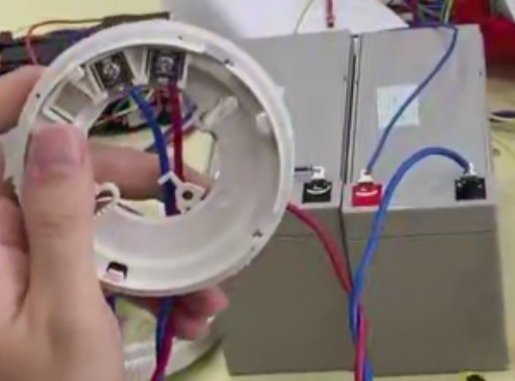

煙感探測器串聯：在消防系統里，煙感探測器串聯起來就和剛才的小彩燈一個道理。
把第一個煙感探測器的輸出信號線，接到下一個煙感探測器的輸入端口，就這樣一個接一個，連成一條長長的線，最后連到火災報警控制器上。
要是其中一個煙感探測器出故障了，就好比小彩燈串里有個燈泡壞了，整個串聯線路的信號傳輸就會受到影響，后面探測器的信號就沒法正常傳給控制器啦。
聲光警報器串聯：把第一個聲光警報器的控制信號輸入端，和火災報警控制器的輸出端相連。
然后從第一個聲光警報器的信號輸出端引出線，連到第二個聲光警報器的信號輸入端，就這樣依次連接。
當火災發生，報警信號就像接力一樣，按順序逐個觸發聲光警報器。
但只要有一個聲光警報器出故障，后面的就可能沒辦法正常工作，發不出警報聲了。
二、并聯接法：各自獨立的“小能手”
1、并聯實例
還是想想家里的燈，客廳燈和臥室燈能各自開關，互不干擾，這就是并聯的效果。
接著從電池組正極引出兩根導線，分別連到兩個小燈泡的一個接線柱，再?gòu)膬蓚€(gè)小燈泡的另一個接線柱分別引出導線，連到電池組負極。
這樣一來，電流就像有兩條不同的小道可以走，從電池組正極出來后，分別通過兩個小燈泡，再回到負極。
每個小燈泡都能獨立從電池獲取電流，就算其中一個壞了，另一個照樣能亮，完全不影響。
2、消防設施中的并聯

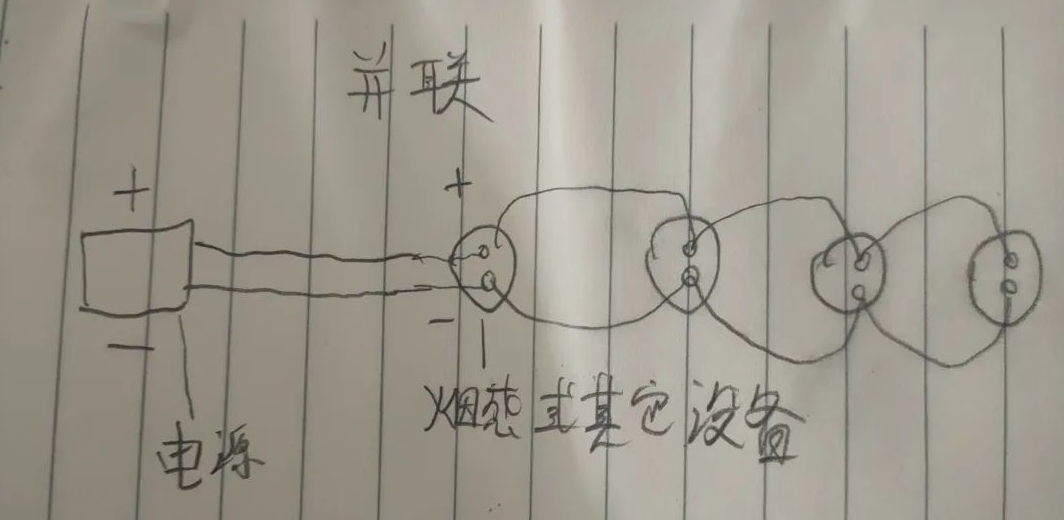

煙感探測器并聯：在消防系統里，每個煙感探測器的信號線都單獨連到火災報警控制器不同的信號輸入端口。
這就好比家里每個房間的燈都有自己獨立的開關，每個煙感探測器都能獨立向控制器發送信號。
就算有一個煙感探測器損壞了，其他探測器還是能正常工作，及時把煙霧信號傳給控制器，一點不耽誤事兒。
聲光警報器并聯也是如此，把每個聲光警報器的控制信號輸入端，都分別連接到火災報警控制器的輸出端。
一旦發生火災，報警信號能同時讓所有并聯的聲光警報器發出響亮的警報聲。就算其中一個聲光警報器壞了，其他的依舊能正常工作，大聲提醒大家有危險。
