一、控制器調試過程中常見故障

1、控制器屏幕顯示顏色不正，界面文字不清晰。

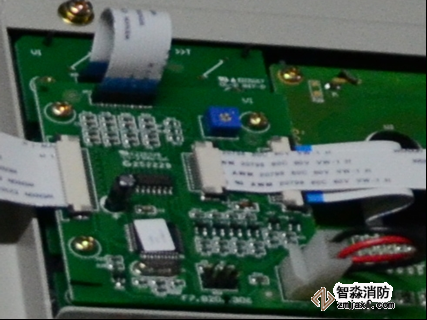

　　解決辦法：GST5000/500控制器調節開關板上電位器、注意不要接觸開關板上的逆變器，高壓危險！GST200控制器調節轉接板上的電位器，如下圖。

2、總線設備注冊總數與實際設備數量不符合，或多或少。

　　解決辦法：檢查回路總線上設備的回碼值，排除線路問題。

　　回碼值＜0400：總線工作不可靠，可能會導致一些設備注冊不上、誤報總線設備故障。

　　0500＜回碼值＜0550:總線工作很可靠，基本不存在干擾。

　　0550＜回碼值＜0600:總線受輕微干擾，可以正常工作。

　　回碼值＞600:可能導致注冊設備數量較實際多.設備會報故障或誤報火警、反饋。

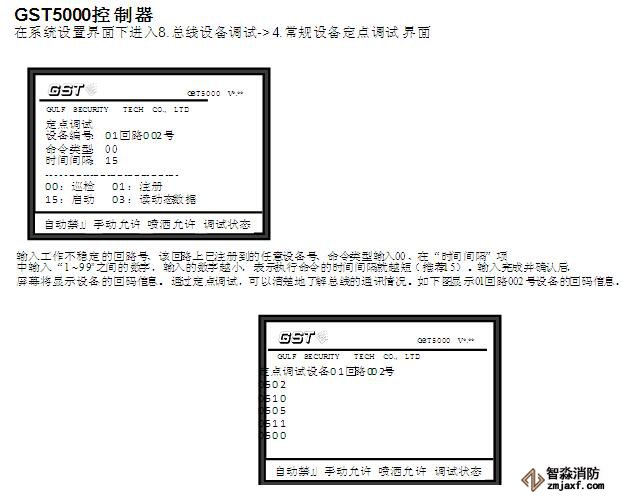

　　具體操作如下:

　　1、交流電故障：可能原因?yàn)闊o交流電、交流保險管燒斷，檢查交流電源和保險管，如有問題使其恢復正常。



　　2、備電故障：可能原因?yàn)楸ｋU(xiǎn)壞、線路連接不良、蓄電池虧電或損壞，對應處理辦法：換保險管（參數見標簽）打開電源盒檢查有關接插件，在交流供電的情況下開機8小時以上，若仍不能消除故障則更換電池



5、聲光訊響器不動作。



　　解決辦法：檢查設備定義時是否將其定義為了脈沖輸出，切記聲光訊響器的設備特性為“電平”。



6、火災顯示盤注冊異常、通訊異常故障。



　　解決辦法：



　　注冊異常：調試時開機先打開D02電源盤等待半分鐘左右再開控制器開關（火災顯示盤完好、接線正確的情況下）。



　　通訊異常：可能是AB線接反或者是施工人員不注意將層顯底座上內A外A、內B外B上的短路片弄丟，檢查層顯是否通訊正常只要看看層顯上顯示的時間是否與主機一致就可以了。



7、光電感煙探測器誤報火警



　　解決辦法：感煙探測器迷宮內灰塵較多，需要清洗。建議在建筑物裝潢未完成前最好不要將探頭上的防護罩撤去，以免為調試帶來不必要的麻煩。



8、現場模塊報故障：8301、8304、8300、8305模塊



　　解決辦法：模塊類設備報故障一般原因?yàn)榻泳€錯誤、接線需安裝說明書正確接線，檢查報故障設備與底座安裝是否牢固；檢查總線，電源線接線是否牢固；檢查電源線電壓是否正常；檢查設備是否損壞。



二、CRT調試過程中常見故障



1、電話、廣播模塊數量超出盤上按鈕數量



　　在數據庫中的電話廣播盤上進行虛擬定義，將超出部分定義到手動盤上。數量超過90個時，將第90個的虛擬定義設為“******”。

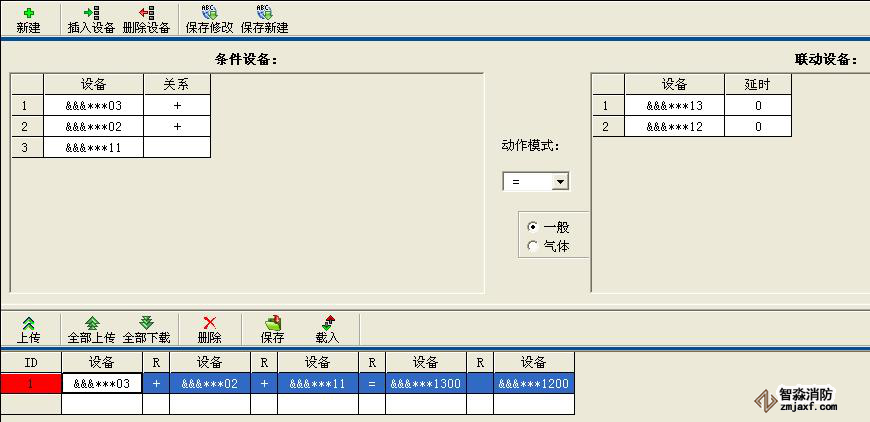

2、編寫聯動公式時提示“不能包含氣體設備”



　　500、5000控制器編寫氣體聯動公式時要選到“氣體”項。



　　



3、數據庫上傳下載失敗



　　檢查下載板是否已經注冊到控制器中；



　　檢查串口設置是否正確；



　　檢查數據庫中控制器地址是否和實際控制器地址一致。



4、數據庫下載后控制器漢字顯示不全

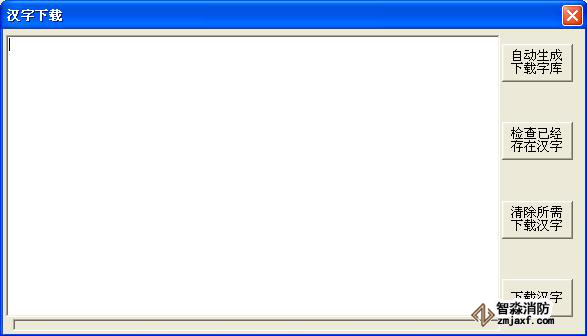

　　使用漢字下載工具將缺失部分下載到控制器中。

　　



三、聯網調試過程中常見故障



1、控制器報從機故障



　　解決辦法：檢查聯網線路是否有斷路、短路、接地等情況，再檢查聯網線序是否接反，如果是CAN聯網還需檢查聯網板上的終端120 Ω設置是否正確。



2、GST200控制器注冊不上聯網卡



　　解決辦法：將控制的狀態設置為調試狀態，開關機注冊，控制器顯示一級網絡正常，則表示控制器注冊聯網卡成功。



四、廣播電話調試過程中常見故障

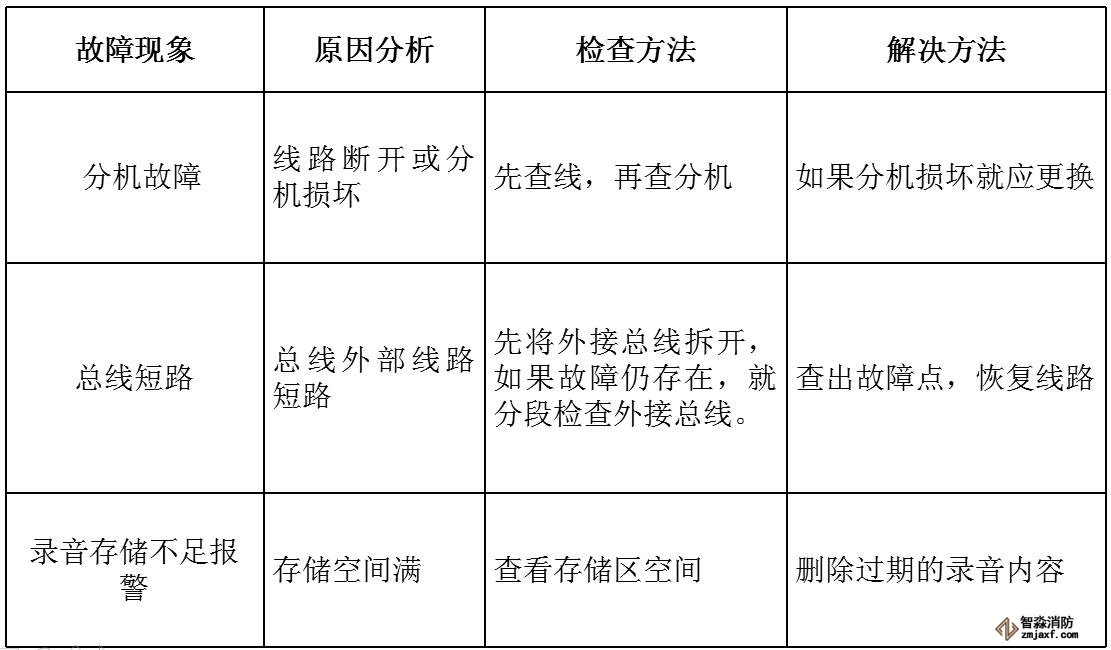

電話系統故障



　　

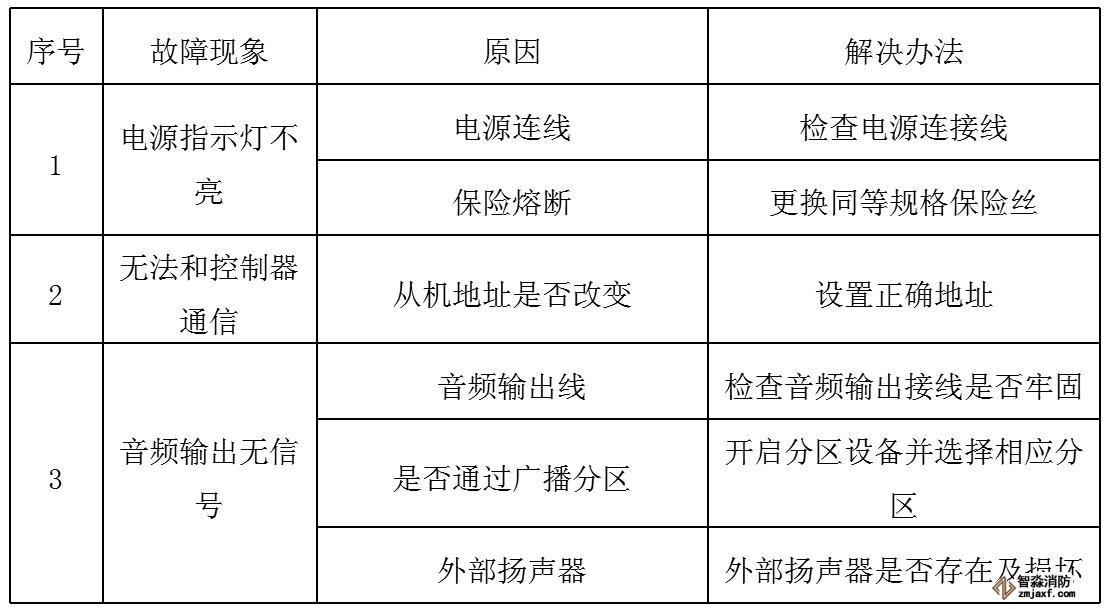

　　廣播系統故障
