JB-QB-GST500型火災報警控制器（聯動型）
文章來源：www.qzswhl.com作者：海灣消防公司人氣：2128日期：2019-05-03 09:31:51
一、海灣JB-QB-GST500火災報警控制器（壁掛式）特點:
海灣JB-QB-GST500型火災報警控制器(聯動型)是一種最大容量可擴展到二個242編碼點回路的控制器，其主要特點如下：
1.采用大屏幕漢字液晶顯示器，各種報警狀態信息均可以直觀的以漢字方式顯示在屏幕上，便于用戶操作使用；
2.控制器設計高度智能化，與智能探測器一起可組成分布智能式火災報警系統，極大降低誤報，提高系統可靠性；
3.火災報警及消防聯動控制可按多機分體、分總線回路設計，也可以單機共總線回路設計，同時控制器設計了具有短線、斷線檢測及設備故障報警功能的多線制控制輸出點，專門用于控制風機、水泵等重要設備，可以滿足各種設計要求；
4.控制器可完成自動及手動控制外接消防被控設備，其中手動控制方式具備直接手動操作鍵控制輸出及編碼組合鍵手動控制輸出二種方式，系統內的任一地址編碼點既可由各種編碼探測器占用，也可由各類編碼模塊占用，設計靈活方便?？紤]到控制器自身電源系統容量較低，當控制器接有被控設備時，需另外設置DC24V電源系統；
5. 控制器具有極強的現場編程能力，各回路設備間的交叉聯動、各種漢字信息注釋、總線制控制設備與多線制控制設備之間的相互聯動等均可以現場編程設定；
6. 控制器具有預警功能，使用預警功能可以有效的減少在惡劣環境下的誤報警；
7.控制器可外接火災報警顯示盤及彩色CRT顯示系統等設備，滿足各種系統配置要求；
8.控制器具有強大的面板控制及操作功能，可以觀察探測器動態工作曲線，各種功能設置全面、簡單、方便。
二、海灣JB-QB-GST500火災報警控制器主要技術指標:
1.液晶屏規格：320×240圖形點陣，可顯示12行漢字信息
2.控制器容量：
a.可帶二個242地址編碼點回路，最大容量為484個地址編碼點
b.可外接64臺火災顯示盤；聯網時最多可接32臺其它類型控制器
c.64個直接手動操作總線制控制點
d.最大可配置12個多線制控制點
3.線制：
a. 控制器與探測器間采用無極性信號二總線連接，與各類控制模塊間除無極性二總線外，還需外加二根DC24V電源總線
b. 與其它類型的控制器采用有極性二總線連接，對于火災報警顯示盤，需外加兩根DC24V電源供電總線
c. 與彩色CRT系統采用四芯扁平電話線，通過RS-232標準接口連接，最大連接線長度不宜超過15m
4.使用環境：
溫度： 0℃～＋40℃
相對濕度≤95％，不結露
5.電源：主電為交流220V，內裝DC24V 14Ah密封鉛電池作備電
6.監控狀態功耗≤55W，火警狀態最大功耗≤70W
7.外形尺寸：
500mm×700mm×170mm
8.最大接線長度≤1000m
三、海灣JB-QB-GST500火災報警控制器結構特征、安裝與布線:

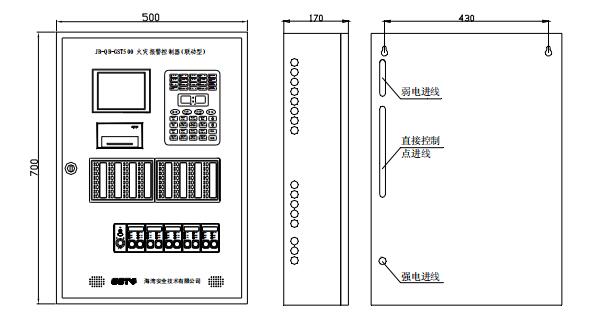

JB-QB-GST500火災報警控制器控制器的外形尺寸示意圖如下圖：
四、JB-QB-GST500火災報警控制器布線要求：

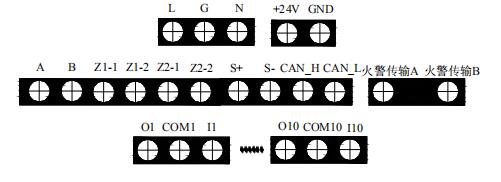

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子示意圖如下圖：
其中：
L、G、N：AC220V接線端子及交流接地端子；
A、B：連接火災顯示盤的通訊總線端子；
Z1-1、Z1-2，Z2-1，Z2-2：二路無極性信號二總線端子；
S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
A、B：連接其它種類控制器的通訊總線端子；
C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）。
a．控制器信號總線采用阻燃RVS雙絞線，截面積≥1.0mm2
b. 控制器與控制器及火災顯示盤之間的通訊總線采用阻燃屏蔽雙絞線，截面積≥1.0mm2
c．控制器輸出的多線制控制點外接線采用阻燃BV線，截面積≥1.0mm2
d．與彩色CRT系統采用阻燃四芯扁平電話線，通過RS-232標準接口連接，最大連接線長度不宜超過15m
JB-QB-GST500火災報警控制器安裝說明書下載 以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.qzswhl.com/
